Импульс ФОРВАРД 10000

ИБП Импульс ФОРВАРД 10000 — онлайн‑источник бесперебойного питания мощностью 10 кВА / 10 кВт для серверного и телекоммуникационного оборудования

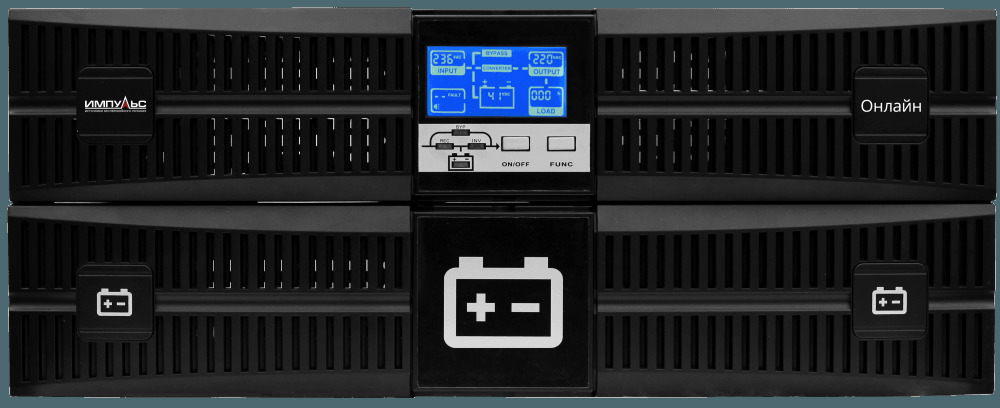

Импульс ФОРВАРД 10000 (артикулы FW10301, FD10301) — это однофазный источник бесперебойного питания с технологией двойного преобразования (онлайн), обеспечивающий номинальную мощность 10000 ВА / 10000 Вт (коэффициент мощности 1,0). Модель относится к российской серии ФОРВАРД от компании «Импульс» и построена на передовой технологии трёхуровневого преобразования с управлением от DSP-процессора. ИБП выполнен в универсальном конвертируемом корпусе высотой 2U, допускающем монтаж в 19‑дюймовую стойку или напольную установку. Устройство предназначено для защиты серверов, систем хранения данных (СХД), телекоммуникационного оборудования, банковских и промышленных систем в центрах обработки данных и серверных комнатах.

Основные характеристики

• Тип: Онлайн (Double Conversion), однофазный
• Номинальная мощность: 10 000 ВА / 10 000 Вт
• Коэффициент мощности: 1,0
• Форм-фактор: 2U для 19" стойки / напольный (конвертируемый)
• КПД: до 95% (технология 3‑х уровневого преобразования)
• Входное напряжение: 220/230/240 В (настраиваемое)
• Диапазон входного напряжения (без батарей): 110–288 В (176–288 В при 100% нагрузке)
• Выходные разъемы: клеммная колодка, 2 × IEC C13
• Входной разъем: IEC-320-C20
• Аккумуляторы: 16 × 12 В / 9 А·ч (встроенные)
• Напряжение батарейной батареи: 192 В
• Ток заряда: 12 А
• Интерфейсы: USB, RS-232, слот для SNMP-карты (Smart Slot), EPO
• Дисплей: ЖК-дисплей с подсветкой + светодиодная индикация
• Уровень шума: 58 дБА
• Габариты (Ш×Г×В): 440 × 656 × 167 мм (модель с батареями) / 440 × 550 × 87 мм (версия без батарей)
• Вес: 60–67 кг (с батареями) / 18 кг (без батарей)

Назначение

Импульс ФОРВАРД 10000 разработан для обеспечения бесперебойным питанием серверов, систем хранения данных (СХД), активного сетевого оборудования, телекоммуникационных узлов, банковского оборудования, кассовых аппаратов, торговых терминалов и промышленных систем управления. Благодаря технологии двойного преобразования, устройство обеспечивает защиту от всех типов нарушений электросети: скачков, провалов, импульсных помех, искажения синусоиды и полного отключения питания. Компактный 2U корпус позволяет экономить место в серверной стойке.

Совместимость и сферы применения

ИБП совместим с большинством серверного и сетевого оборудования, поддерживает питание оборудования с активным коэффициентом мощности (PFC). Основные сценарии использования:

• Центры обработки данных (ЦОД) — защита серверных стоек и сетевого оборудования
• Серверные комнаты среднего и крупного бизнеса — защита серверов, СХД, сетевого оборудования
• Телекоммуникационные узлы и центры связи — питание активного оборудования
• Банковские и финансовые учреждения — процессинговые центры, банкоматные сети, кассовые аппараты
• Промышленные объекты — питание АСУ ТП и контроллеров
• Системы видеонаблюдения (CCTV) — питание видеорегистраторов и серверов

Возможности

• Технология двойного преобразования (Online) — нулевое время переключения на батареи, чистая синусоида всегда
• Выходной коэффициент мощности 1,0 — активная мощность 10000 Вт при полной нагрузке 10000 ВА
• Автоматический байпас — переход на питание от сети при перегрузке или неисправности
• Широкий диапазон входного напряжения — 110–288 В, что снижает частоту перехода на батареи при нестабильной сети
• Широкий диапазон входной частоты — 40–70 Гц, совместимость с генераторами
• Холодный старт — запуск ИБП от батарей без подключения к сети
• Возможность подключения внешних батарейных модулей (EBM) — для масштабирования времени автономии
• Информативный ЖК-дисплей — отображение параметров сети, нагрузки, уровня заряда батарей, времени работы
• Интерфейсы для мониторинга — USB, RS-232, слот для SNMP-карты (Smart Slot), разъем EPO
• Защита от перегрузок, короткого замыкания, перегрева и глубокого разряда АКБ
• Программное обеспечение — мониторинг и автоматическое завершение работы серверов
• Интеллектуальное управление зарядом АКБ — продление срока службы аккумуляторов
• Автоматическая регулировка скорости вентиляторов — снижение уровня шума при неполной нагрузке

Особенности

• Коэффициент мощности 1,0 — 10000 ВА = 10000 Вт, максимальное использование активной мощности, отсутствие завышения номинала ИБП по сравнению с нагрузкой.
• Технология трёхуровневого преобразования — обеспечивает КПД до 95%, снижая эксплуатационные расходы на электроэнергию и охлаждение.
• Универсальный конвертируемый корпус 2U — возможность монтажа в 19-дюймовую серверную стойку или напольной установки в вертикальном положении.
• Российский бренд «Импульс» — продукция производится под контролем российской компании, внесена в реестр Минпромторга РФ, что важно для государственных закупок и импортозамещения.
• Версия без батарей (ФОРВАРД Н) — модель FW10303/FD10302 поставляется без встроенных аккумуляторов, что позволяет подобрать батареи под требуемое время автономии.
• Горячая замена батарей — при использовании внешних батарейных модулей замена АКБ производится без выключения ИБП.
• Слот для SNMP-карты (Smart Slot) — для удалённого мониторинга и управления по сети (опциональная карта CNASNMP1).
• Совместимость с генераторами — широкий диапазон входной частоты (40–70 Гц) и напряжения обеспечивает стабильную работу с дизель-генераторными установками.

Технические характеристики

Входные параметры

• Номинальное входное напряжение: 220/230/240 В (настраиваемое)
• Диапазон входного напряжения (без батарей): 110–288 В
• Диапазон входного напряжения при 100% нагрузке: 176–288 В
• Диапазон входной частоты: 40–70 Гц
• Входной коэффициент мощности: >0,99
• Входной разъем: IEC-320-C20

Выходные параметры

• Номинальное выходное напряжение: 220/230/240 В (настраиваемое)
• Точность стабилизации: ±1%
• Выходная частота: 50/60 Гц ±0,1% (в режиме от батарей)
• Форма выходного напряжения: чистая синусоида
• КНИ выходного напряжения: <1% (линейная нагрузка), <5% (нелинейная нагрузка)
• Выходная мощность: 10000 ВА / 10000 Вт
• Коэффициент мощности нагрузки: 0,7–1,0
• Выходные разъемы: клеммная колодка + 2 × IEC C13
• КПД: 95%
• Время переключения на батареи: 0 мс

Перегрузочная способность

• Режим от сети (переключение в байпас):
• — 105–110%: 10 минут
• — 111–125%: 1 минута
• — 126–150%: 30 секунд
• Режим от батарей (отключение нагрузки):
• — 105–110%: 1 минута
• — 111–130%: 10 секунд
• — >130%: 200 миллисекунд

Аккумуляторы и время автономии

• Тип аккумуляторов: свинцово-кислотные VRLA (AGM), необслуживаемые
• Количество: 16 × 12 В / 9 А·ч
• Напряжение батарейной батареи: 192 В
• Ток заряда: 12 А
• Типовое время автономии (встроенные батареи):
• — при 100% нагрузке (10000 Вт): 3 минуты
• — при 50% нагрузке (5000 Вт): 5 минут
• Время заряда: 4 часа (до 90%)
• Холодный старт: Да

Интерфейсы и управление

• Дисплей: ЖК-дисплей с подсветкой
• Светодиодная индикация: режим от сети, режим АКБ, перегрузка, неисправность
• Коммуникационные порты: USB (HID-совместимый), RS-232
• Слот расширения: 1 × Smart Slot для SNMP-карты (CNASNMP1)
• Разъем EPO (Emergency Power Off): Да
• Программное обеспечение: в комплекте

Физические параметры и условия эксплуатации

• Форм-фактор: 2U для 19" стойки / напольный (конвертируемый)
• Габариты (Ш×Г×В): 440 × 656 × 167 мм (модель с батареями)
• Габариты (Ш×Г×В): 440 × 550 × 87 мм (версия без батарей)
• Вес: 60–67 кг (с батареями) / 18 кг (без батарей)
• Цвет: черный
• Степень защиты: IP20
• Уровень шума: 58 дБА
• Рабочая температура: 0…+40 °C
• Относительная влажность: 0–95% (без конденсации)
• Высота над уровнем моря: до 1500 м

Стандарты и сертификации

• Страна бренда: Россия
• Страна производства: Китай
• Внесение в реестр Минпромторга РФ: Да
• Гарантия: 2 года

Комплектация и опции

Стандартная комплектация Импульс ФОРВАРД 10000 (FW10301/FD10301) включает: ИБП в сборе, встроенные аккумуляторы (16×12В/9Ач), кабель питания (IEC-320-C20), USB-кабель, RS-232 кабель, краткое руководство пользователя, гарантийный талон. Для напольной установки ножки приобретаются отдельно. Версия ФОРВАРД Н 10000 (FW10303/FD10302) поставляется без аккумуляторов.

Дополнительные опции и аксессуары:

• Внешние батарейные модули — для увеличения времени автономии (до 4 модулей)
• SNMP-карта CNASNMP1 — для удалённого мониторинга и управления по сети
• Комплект ножек для напольной установки
• Расширенная гарантия и сервисное обслуживание

Где применяется Импульс ФОРВАРД 10000

• Центры обработки данных (ЦОД) — защита серверных стоек и сетевого оборудования
• Серверные комнаты среднего и крупного бизнеса — защита серверов, СХД, сетевого оборудования
• Телекоммуникационные узлы и центры связи — питание активного оборудования (OLT, маршрутизаторы, коммутаторы)
• Банки и финансовые учреждения — процессинговые центры, банкоматные сети, кассовые аппараты
• Промышленные объекты — питание АСУ ТП и контроллеров
• Системы видеонаблюдения — питание видеорегистраторов и серверов

Почему стоит выбрать Импульс ФОРВАРД 10000

• Полная активная мощность 10000 Вт — коэффициент мощности 1,0, максимальное использование мощности ИБП
• Технология двойного преобразования (Online) — нулевое время переключения, защита от всех типов помех, чистая синусоида на выходе
• Компактный 2U корпус — экономия места в серверной стойке
• Широкий диапазон входного напряжения (110–288 В) — реже переключение на батареи при нестабильной сети
• Масштабируемое время автономии — возможность подключения внешних батарейных модулей
• Высокая энергоэффективность — КПД 95%, технология трёхуровневого преобразования
• Информативный ЖК-дисплей — контроль параметров сети, нагрузки, состояния батарей
• Коммуникационные возможности — порты USB/RS-232, слот для SNMP-карты для удалённого мониторинга
• Внесение в реестр Минпромторга РФ — продукция российского производителя «Импульс», что важно для государственных закупок и импортозамещения
• Гарантия 2 года — стандартная гарантия производителя
• Доступная цена — оптимальное соотношение цены и функциональности в классе онлайн-ИБП 10000 ВА с коэффициентом мощности 1,0
