ИБП Delta GES502R212035

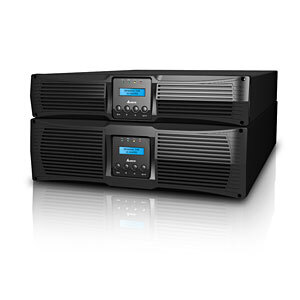

ИБП Delta Amplon RT-5K (GES502R212035) — профессиональная онлайн-защита 5 кВА для ЦОД и серверных

Delta Amplon RT-5K (артикул GES502R212035) — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети [1]. Модель выполнена в универсальном корпусе высотой 2U, который можно монтировать в 19-дюймовую стойку или устанавливать на пол, что обеспечивает гибкость размещения в серверных комнатах и небольших ЦОД [1].

Важно отметить: Данный ИБП поставляется без встроенных аккумуляторов (Extended Runtime Model). Для его работы необходимо подключение внешних батарейных модулей (External Battery Cabinets), которые приобретаются отдельно [1] [2]. Внешние батарейные модули для этой модели — GES161B105700 (16 батарей 12 В, 5.5 А·ч) [1].

Основные характеристики

• Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [1].
• Полная мощность: 5000 ВА [1].
• Активная мощность: 4500 Вт (ватт) — выходной коэффициент мощности 0.9 [1].
• Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [1].
• Время переключения на батареи: 0 мс (нулевое время — Online топология) [1].
• КПД в режиме on-line: 92% (при полной нагрузке) [1].
• КПД в режиме ECO: 96% — энергосберегающий режим для снижения эксплуатационных расходов [1].
• Интерфейсы управления: RS-232, SNMP слот, Smart слот, параллельный порт, порт аварийного отключения (REPO/ROO) [1].
• Дисплей: Многофункциональный ЖК-дисплей для интуитивного мониторинга и управления [1].
• Форм-фактор: Rack/Tower 2U, в комплекте с креплениями для монтажа в 19-дюймовую стойку [1].
• Габариты (Ш x Г x В): 440 x 671 x 89 мм [1].
• Вес (ИБП): 15-15.5 кг [1] [2].
• Вес (батарейный модуль): 36-37 кг [1].
• Уровень шума: 54-56 дБ (при 70-100% нагрузке) [1] [7].
• Гарантия производителя: 2 года [2] [8].

Технические параметры

Входные характеристики

• Номинальное входное напряжение: 200/208/220/230/240 В (настраивается пользователем) [1].
• Диапазон входного напряжения (без перехода на АКБ):
  • 156–280 В — при 100% нагрузке [7].
  • 100–155 В — с линейным понижением номинальной мощности при нагрузке 50–100% [1].
• Частота входного напряжения: 40–70 Гц (автоматическое определение) [1].
• Входной коэффициент мощности: >0.99 — активная коррекция коэффициента мощности (PFC) [1].
• Коэффициент нелинейных искажений тока (iTHD): <5% [1].
• Входной разъем: Клеммный блок (Hardwire Terminal Block) — для профессионального монтажа [1].
• Совместимость с генератором: Да [1].

Выходные характеристики

• Номинальное выходное напряжение: 200/208/220/230/240 В (настраивается пользователем) [1].
• Точность стабилизации напряжения (от батарей): ±1% (статическая), ±2% (типичная) [1].
• Частота выходного напряжения (от батарей): 50/60 Гц ±0.05% [1].
• Коэффициент нелинейных искажений (THD): <2% при линейной нагрузке, <3% при нелинейной нагрузке [1] [7].
• Количество выходных розеток: Клеммный блок для подключения нагрузки [1].
• Крест-фактор: 3:1 [1].
• Встроенный байпас: Автоматический и ручной (опционально внешний сервисный байпас) [1].
• Режим параллельной работы: Поддержка параллельной работы 1+1 (резервирование или увеличение мощности) [1].

Перегрузочная способность

• Режим от сети / от батарей:
  • ≤ 105% нагрузки — непрерывная работа [7].
  • 106–110% нагрузки — 10 минут [1].
  • 111–125% нагрузки — 5 минут [1].
  • 126–150% нагрузки — 30 секунд [1].
  • >150% нагрузки — 0 секунд (немедленное отключение) [1].

Параметры аккумуляторной батареи

• Наличие встроенных АКБ: Нет — ИБП поставляется без встроенных аккумуляторов (Extended Runtime Model) [1].
• Напряжение батарейного массива: 192 В [1].
• Тип внешнего батарейного модуля: GES161B105700 (16 батарей 12 В, 5.5 А·ч) [1].
• Максимальный ток заряда (встроенный): 4 А (регулируемый) [1].
• Расширение времени автономной работы: Подключение до 5-6 внешних батарейных модулей [1].
• Возможность использования дополнительного зарядного устройства: Да (опция, внутренняя установка 4 А) [1].
• Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [1].
• Совместное использование батарей при параллельной работе: Да — позволяет снизить себестоимость системы [1].

Время автономной работы с батарейными модулями (GES161B105700), мин.

Таблица времени автономной работы при разной нагрузке и количестве внешних батарейных модулей [1]:

Примечание: время указано для полностью заряженных АКБ при температуре +25 °С и может отличаться в зависимости от типа и состояния батарей [1].

Защита и фильтрация

• Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [1].
• Встроенный автоматический байпас: Обеспечивает питание нагрузки напрямую от сети в случае перегрузки или неисправности ИБП [1].
• Защита от импульсных перенапряжений (Surge Protection): Встроенный варистор (TMOV) — защита от грозовых разрядов и мощных скачков напряжения [1].
• Фильтр электромагнитных и радиопомех (EMI/RFI): Входной и выходной фильтры [1].
• Защита от перегрузки и короткого замыкания: Электронная защита с отключением нагрузки.
• Защита АКБ от глубокого разряда: Автоматическое отключение нагрузки при критическом напряжении.
• Автоматическое тестирование батарей: Периодическая самодиагностика.
• Функция автоматического перезапуска: Восстановление работы после разряда батарей при восстановлении сети.
• Сигнализация неисправности вентиляторов: Да [1].
• Защита от обратного питания (Backfeed Protection): Предотвращает подачу напряжения в сеть при отключении питания [1].

Управление и мониторинг

• Слоты расширения: SNMP слот и Smart слот — для установки опциональных плат [1].
  • SNMP/Web-карта (Mini SNMP IPv6): Для удаленного мониторинга и управления через веб-интерфейс и SNMP, а также интеграции с системами мониторинга (Zabbix и др.) [1].
  • Relay I/O карта: Для расширения возможностей внешней сигнализации [1].
  • Modbus-карта: Для интеграции в системы промышленной автоматизации [1].
  • Датчик окружающей среды: Для мониторинга температуры и влажности в стойке [1].
• Порт аварийного отключения (REPO/ROO): Удалённое аварийное отключение выходного напряжения и дистанционное включение/отключение инвертора [1].
• Программное обеспечение: В комплекте ПО для мониторинга и корректного завершения работы физических и виртуальных серверов (совместимо с Windows, Linux) [1].
• Информативный ЖК-дисплей: Отображает входное/выходное напряжение, уровень нагрузки, состояние батарей, режимы работы и другую информацию; поддерживает многоязычный интерфейс [1].
• Светодиодные индикаторы: AC вход, Батарея, Байпас, Отказ [1].
• Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях [1].
• Поддержка виртуализации: Совместимость с VMware, Hyper-V, Citrix.

Эксплуатационные характеристики

• КПД в режиме on-line (100% нагрузка): 92% [1].
• КПД в режиме ECO: 96% [1].
• Уровень шума: 54-56 дБ (при 70-100% нагрузке) [1] [7].
• Рабочая температура: от 0 до +40 °C [1].
• Температура хранения: от -15 до +45 °C [1].
• Относительная влажность: 5–95% (без конденсации) [1].
• Высота над уровнем моря (при работе): до 1000 м (без снижения мощности) [2].
• Материал корпуса: Металл (сталь).
• Степень защиты (IP): IP20.
• Сертификация: CE, TUV, EN62040-1, CISPR22 Class A [1].

Особенности и преимущества

• Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования. Цифровой сигнальный процессор (DSP) со сторожевой схемой повышает надежность работы [1].
• Высокая плотность мощности в компактном 2U-корпусе: 5 кВА / 4.5 кВт мощности в корпусе высотой 89 мм [1].
• Широкий диапазон входного напряжения (100–300 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это особенно важно для регионов с нестабильным электроснабжением [1].
• Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [1].
• Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 2U) или использоваться как напольный (Tower). В комплекте предусмотрены крепления для стойки [1].
• Масштабируемое время автономной работы: Возможность подключения до 5-6 внешних батарейных модулей позволяет увеличить время резервирования до 250 минут (при 1000 Вт) [1].
• Параллельная работа 1+1: Возможность объединения двух ИБП для увеличения выходной мощности до 10 кВА или обеспечения резервирования (N+1) для повышения отказоустойчивости [1].
• Гибкость управления: Наличие RS-232, SNMP и Smart слотов, а также порта REPO обеспечивает интеграцию в любую ИТ-инфраструктуру [1].
• Интеллектуальное управление АКБ: Интеллектуальная система управления поддерживает оптимальные характеристики батарей для продления срока их службы, а также позволяет калибровать ёмкость батарей [1].
• Энергоэффективность: КПД 92% в режиме on-line и 96% в режиме ECO — экономия электроэнергии и снижение тепловыделения [1].
• Адаптивная скорость вентиляторов: Регулировка скорости вращения вентиляторов в зависимости от нагрузки снижает уровень шума при неполной нагрузке [1].
• Высокое качество и надежность: Delta Electronics — мировой лидер в области силовой электроники, продукция отличается высоким качеством сборки и длительным сроком службы.
• Длительная гарантия: 2 года гарантии [2] [8].

Важные замечания по эксплуатации

• Поставка без батарей: ИБП RT-5K (GES502R212035) поставляется без встроенных аккумуляторов. Для его работы необходимо подключение внешних батарейных модулей (GES161B105700), которые приобретаются отдельно. Это позволяет гибко настроить необходимое время автономной работы в зависимости от требований заказчика [1].
• Профессиональная установка: ИБП требует квалифицированного монтажа, так как использует клеммное подключение входной сети и нагрузки [1].
• Рекомендуемое расположение: Устройство рекомендуется размещать в серверных комнатах, электрощитовых или других технических помещениях.
• Карты мониторинга: Для организации удаленного управления и мониторинга по сети требуется приобрести опциональную SNMP-карту [1].
• Расширение времени автономной работы: Для увеличения времени автономной работы можно подключать до 5-6 внешних батарейных модулей (GES161B105700) [1].
• Гарантия: Производитель предоставляет 2 года гарантии [2] [8].

Область применения

Благодаря онлайн-топологии, высокой мощности (4.5 кВт) и чистой синусоиде на выходе, Delta Amplon RT-5K идеально подходит для защиты широкого спектра оборудования:

• Центры обработки данных (ЦОД) и серверные комнаты: Обеспечение бесперебойного питания критических бизнес-приложений, баз данных и виртуальных сред [1].
• Серверы и серверные стойки: Питание мощных серверных систем и оборудования для виртуализации.
• Системы хранения данных (NAS, SAN): Защита массивов данных от повреждения при аварийном отключении.
• Сетевое оборудование: Коммутаторы, маршрутизаторы, межсетевые экраны.
• Телекоммуникационное оборудование и узлы связи: Обеспечение непрерывности связи [1].
• Промышленные контроллеры и АСУ ТП: Обеспечение стабильности производственных процессов.
• Медицинское оборудование: Защита диагностической аппаратуры [1].
• Банковское оборудование и процессинговые центры: Защита финансовых операций.
