ИБП Delta GES204DS3312035

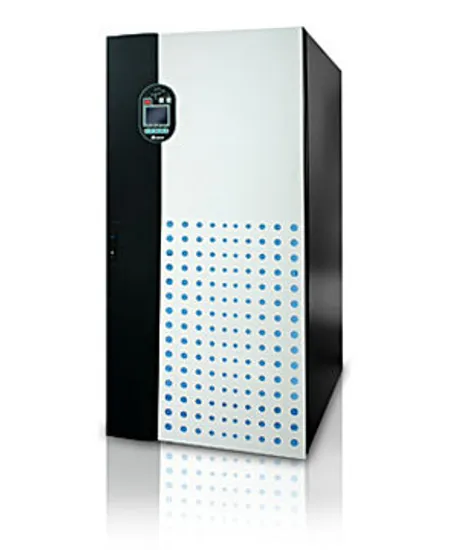

ИБП Delta Ultron DPS-200K (GES204DS3312035) — промышленный онлайн-источник бесперебойного питания мощностью 200 кВА

Delta Ultron DPS-200K с артикулом GES204DS3312035 — это трёхфазный промышленный источник бесперебойного питания (ИБП) топологии онлайн (On-Line, двойное преобразование) мощностью 200 кВА / 180 кВт. Устройство выполнено в напольном исполнении и предназначено для защиты критически важного оборудования в дата-центрах, промышленных предприятиях, медицинских учреждениях и телекоммуникационных узлах. Модель сочетает высокую эффективность (КПД до 99% в экономичном режиме), широкие возможности параллельной работы (до 8 устройств) и передовую технологию трёхуровневого инвертора (TLI) для минимизации гармонических искажений [citation:1][citation:2].

Основные характеристики

• Артикул производителя: GES204DS3312035
• Топология: Онлайн (VFI, двойное преобразование)
• Номинальная мощность: 200 кВА / 180 кВт (выходной коэффициент мощности 0.9)
• КПД в онлайн-режиме: до 96%
• КПД в экономичном режиме (ECO): до 99% (сертифицировано TÜV)
• Фазность: трёхфазный вход и трёхфазный выход (3:3)
• Номинальное входное/выходное напряжение: 380/220 В, 400/230 В, 415/240 В (настраиваемое)
• Диапазон входного напряжения: 242–477 В
• Входной коэффициент мощности: > 0.99
• Гармонические искажения входного тока: < 3%
• Искажения выходного напряжения (THDv): < 1.5% (линейная нагрузка)
• Перегрузочная способность инвертора: ≤125% – 10 минут, ≤150% – 1 минута
• Параллельная работа: до 8 ИБП (увеличение мощности или резервирование)
• Батареи: внешние (поставляются отдельно, ИБП не содержит встроенных АКБ)
• Дисплей: многоязычный мнемонический ЖК-дисплей
• Интерфейсы: RS-232, 2 слота Smart Slot, сухие контакты (6 выходов, 7 входов), порт REPO, датчики температуры и состояния батарей, параллельные порты
• Охлаждение: принудительное с резервированием вентиляторов (горячая замена)
• Габариты (Ш × Г × В): 850 × 865 × 1950 мм
• Вес: 697 кг
• Страна производства: Тайвань
• Гарантия: 1 год

Назначение и сценарии использования

Delta Ultron DPS-200K GES204DS3312035 — это промышленный источник бесперебойного питания, предназначенный для защиты оборудования, критически важного для непрерывности бизнес-процессов. Ключевые области применения [citation:3]:

• Центры обработки данных (ЦОД) и серверные комнаты: питание серверных стоек, систем хранения данных (СХД) и активного сетевого оборудования
• Промышленные предприятия: защита систем автоматизации (PLC), станков с ЧПУ, технологических линий и систем управления производством
• Медицинские учреждения: бесперебойное питание диагностического оборудования (МРТ, КТ, рентген-аппаратов) и лабораторных анализаторов
• Телекоммуникационные узлы: защита базовых станций, узлов связи и маршрутизаторов операторов связи
• Крупные коммерческие объекты: питание систем безопасности, лифтового оборудования и систем жизнеобеспечения

Ключевые особенности

Высокая эффективность и экономичность

ИБП достигает КПД до 96% в стандартном онлайн-режиме двойного преобразования и до 99% в экономичном режиме ECO (Energy Saver System), что значительно снижает эксплуатационные расходы и тепловыделение [citation:1]. Режим ECO рекомендуется использовать при стабильном качестве входной сети: ИБП пропускает питание на нагрузку через фильтры, но при отклонении параметров мгновенно переключается в онлайн-режим.

Технология трёхуровневого инвертора (TLI) и активного PFC

Устройство оснащено современным трёхкаскадным инвертором (TLI) и трёхфазной схемой коррекции коэффициента мощности (PFC) на IGBT-транзисторах. Это обеспечивает [citation:3]:

• Высокий входной коэффициент мощности (> 0.99)
• Низкие гармонические искажения входного тока (THDi < 3%)
• Низкие гармонические искажения выходного напряжения (THDv < 1.5%)
• Чистую синусоиду на выходе без искажений

Масштабируемость и параллельная работа

ИБП поддерживает параллельную работу до 8 устройств без использования дополнительного оборудования [citation:2]. Конфигурации параллельной работы:

• Увеличение мощности: объединение мощностей нескольких ИБП для питания более крупной нагрузки
• Резервирование N+X (избыточность): обеспечение максимальной отказоустойчивости для критически важных приложений

Расширенные возможности управления и мониторинга

ИБП оснащён многофункциональным мнемоническим ЖК-дисплеем, отображающим все параметры работы: входное/выходное напряжение и частоту, нагрузку в кВт/кВА, состояние батарей и коды ошибок [citation:1].

Для интеграции в ИТ-инфраструктуру предусмотрены следующие интерфейсы [citation:2]:

• RS-232 — для подключения к серверу и управления через ПО
• 2 слота Smart Slot — для установки опциональных карт расширения (SNMP-карта для удалённого мониторинга по сети, Modbus-карта для интеграции в SCADA/BMS, релейная карта для внешней сигнализации)
• 6 выходов и 7 входов с сухими контактами — для передачи сигналов о состоянии ИБП (работа от батарей, общая неисправность, низкий заряд) во внешние системы мониторинга [citation:3]
• Порт REPO (Emergency Power Off) — для дистанционного аварийного отключения ИБП

Высокая надёжность и обслуживание

ИБП спроектирован для эксплуатации в самых требовательных средах [citation:3]:

• Перегрузочная способность инвертора: до 125% — 10 минут, до 150% — 1 минута
• Горячая замена вентиляторов: замена неисправных вентиляторов без выключения ИБП и отключения нагрузки
• Встроенный механический байпас: для обслуживания ИБП без остановки питания защищаемого оборудования
• Интеллектуальное управление батареями ABM: продлевает срок службы аккумуляторов за счёт трёхступенчатого заряда
• Диагностика состояния переключателей: отслеживание положения переключателей основного входа, выхода и байпаса для ускоренной диагностики неисправностей

Функции безопасности

• Защита от перегрузки: автоматическое переключение на байпас или отключение при длительной перегрузке
• Защита от короткого замыкания: мгновенное отключение инвертора
• REPO (Emergency Power Off): аварийное отключение питания от внешней кнопки
• Интеллектуальная система управления батареями: защита от глубокого разряда и перезаряда

Батарейная подсистема (внешняя, приобретается отдельно)

ИБП Delta GES204DS3312035 поставляется без встроенных аккумуляторов [citation:1]. Для ввода устройства в эксплуатацию необходимо приобрести внешние батарейные кабинеты совместимые с Delta Ultron DPS. Напряжение батарейного блока составляет ±240 В постоянного тока.

Рекомендованные батарейные кабинеты: Внешние батарейные шкафы Delta серии DPS Battery Cabinet подбираются в зависимости от требуемого времени автономии. Типичные конфигурации для DPS-200K:

• 1 батарейный кабинет — около 10 минут при 100% нагрузке
• 2 батарейных кабинета — около 20 минут при 100% нагрузке
• 4 батарейных кабинета — около 40 минут при 100% нагрузке

Почему стоит выбрать Delta Ultron DPS-200K GES204DS3312035

• Максимальная плотность мощности: 200 кВА / 180 кВт в компактном корпусе шириной 850 мм позволяет экономить полезное пространство в ЦОД
• Лучшая эффективность в классе: КПД до 96% в онлайн-режиме и до 99% в ECO-режиме — один из лучших показателей среди промышленных ИБП
• Чистота выходного сигнала: THDv ≤ 1.5% для линейной нагрузки гарантирует совместимость с самым чувствительным оборудованием
• Гибкость масштабирования: Параллельное подключение до 8 ИБП позволяет увеличивать мощность до 1600 кВА или организовывать отказоустойчивые конфигурации
• Простота обслуживания: Горячая замена вентиляторов и встроенный механический байпас сокращают время простоя при плановом обслуживании
• Расширенные возможности мониторинга: Два слота Smart Slot, RS-232 и сухие контакты позволяют интегрировать ИБП в любые системы диспетчеризации
• Надёжность и защита: Круглосуточная работа 24/7, защита от всех видов нарушений электроснабжения, включая импульсные помехи, провалы и полные отключения
