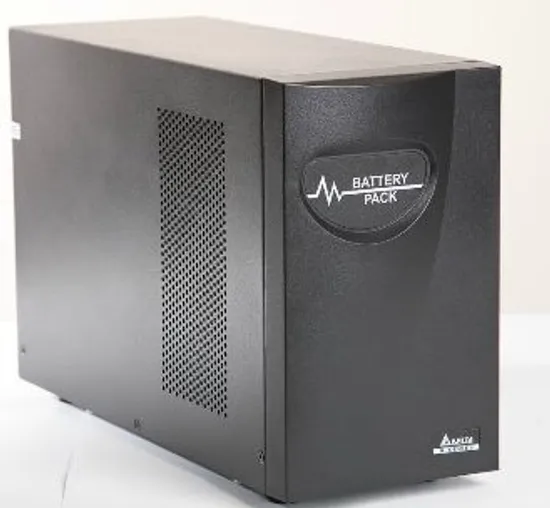

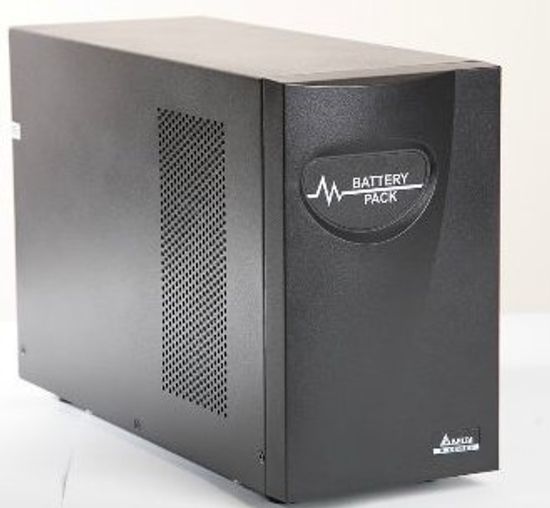

БАТАРЕЙНЫЙ МОДУЛЬ Delta H-SERIES 240V (40AH) БЕЗ БАТАРЕЙ GES201H04000000

Батарейный модуль Delta H-Series 240V (40AH) без батарей GES201H04000000 — внешний батарейный шкаф для ИБП Delta H-Series

Delta H-Series 240V (40AH) (код производителя GES201H04000000) — это внешний батарейный модуль (EBM — External Battery Module) для источников бесперебойного питания (ИБП) серии Delta H-Series. Устройство представляет собой напольный шкаф, рассчитанный на установку аккумуляторных батарей для увеличения времени автономной работы ИБП. Модель поставляется без аккумуляторов, что позволяет гибко выбирать тип и ёмкость АКБ в зависимости от требований заказчика (AGM, GEL или Li-ion). Номинальное напряжение батарейной батареи — 240 В постоянного тока.

Основные характеристики

• Тип устройства: Внешний батарейный модуль (EBM) для ИБП
• Серия: Delta H-Series
• Номинальное напряжение: 240 В DC
• Номинальная ёмкость: 40 А·ч (при использовании АКБ 40 А·ч)
• Комплектация: без аккумуляторов
• Количество посадочных мест под АКБ: 20 (под аккумуляторы 12 В)
• Тип устанавливаемых АКБ: AGM (VRLA), GEL, Li-ion (LiFePO4) с напряжением 12 В
• Форм-фактор: Напольный шкаф (Tower)
• Совместимость: ИБП Delta H-Series 20–120 кВА
• Цвет: Чёрный
• Код производителя: GES201H04000000

Назначение

Батарейный модуль Delta H-Series 240V (40AH) предназначен для увеличения времени автономной работы ИБП Delta H-Series при отключении основного электропитания. Шкаф позволяет подключать дополнительные батарейные блоки параллельно, что даёт возможность масштабировать время резервирования от нескольких минут до нескольких часов. Модель поставляется без аккумуляторов, что позволяет заказчику самостоятельно выбрать производителя, тип и ёмкость АКБ в соответствии с требованиями к времени автономии, бюджету и условиям эксплуатации.

Совместимость и сферы применения

Батарейный модуль совместим с ИБП Delta H-Series мощностью от 20 до 120 кВА, включая модели H-20K, H-30K, H-40K, H-60K, H-80K, H-100K, H-120K . Основные сценарии использования:

• Центры обработки данных (ЦОД) — резервное питание серверов, СХД, сетевого оборудования
• Промышленные предприятия — защита автоматизированных линий, контроллеров, насосов
• Телекоммуникационные узлы — обеспечение бесперебойной связи
• Медицинские учреждения — резервное питание диагностического оборудования
• Банковские и финансовые структуры — питание процессинговых центров
• Системы жизнеобеспечения зданий — лифты, вентиляция, освещение безопасности

Возможности

• Масштабируемость времени автономии — возможность подключения до 6–10 батарейных модулей параллельно (зависит от модели ИБП и тока зарядного устройства)
• Гибкость выбора аккумуляторов — модуль поставляется без АКБ, что позволяет устанавливать батареи любого производителя (CSB, Delta, GP, Yuasa, Leoch, Vision и др.) и типа (AGM, GEL, Li-ion)
• Простота подключения — модуль подключается к ИБП через стандартный кабель с разъёмами Anderson или винтовые клеммы
• Горячая замена батарей — возможность замены аккумуляторов без отключения ИБП (при наличии сервисного байпаса)
• Компактный дизайн — напольный шкаф занимает минимум места в серверной или ЦОД
• Защита от короткого замыкания — встроенные предохранители на входе
• Вентиляция — перфорированные двери для естественного охлаждения АКБ
• Безопасность — запирающаяся дверь для предотвращения несанкционированного доступа

Особенности

• Поставка без аккумуляторов — позволяет заказчику самостоятельно выбрать оптимальный тип АКБ (AGM, GEL, Li-ion) и производителя, что даёт гибкость в планировании бюджета и требований к сроку службы.
• Номинальное напряжение 240 В — стандартное напряжение для ИБП Delta H-Series, достигается последовательным соединением 20 аккумуляторов 12 В.
• Ёмкость 40 А·ч — расчётная ёмкость при использовании стандартных АКБ 12 В / 40 А·ч. При установке батарей другой ёмкости (например, 65 А·ч, 100 А·ч) время автономии увеличивается пропорционально.
• Совместимость с Li-ion — модуль поддерживает установку литий-ионных аккумуляторов (LiFePO4) с соответствующей системой управления BMS (приобретается отдельно).
• Простая интеграция — подключается к ИБП через предустановленные клеммы или разъёмы, не требует дополнительного программного обеспечения.
• Компактный напольный шкаф — оптимизирован для размещения в серверных стойках или рядом с ИБП.
• Температурная компенсация заряда — при использовании с ИБП Delta H-Series, зарядное устройство автоматически корректирует напряжение заряда в зависимости от температуры окружающей среды (при установке датчика температуры).
• Безопасность — встроенные предохранители для защиты от короткого замыкания, запирающаяся дверь для предотвращения доступа посторонних.

Технические характеристики

Электрические параметры

• Номинальное напряжение батарейной батареи: 240 В DC (постоянного тока)
• Номинальная ёмкость (расчётная): 40 А·ч (при использовании АКБ 12 В / 40 А·ч)
• Количество аккумуляторов: 20 шт. (12 В, последовательное соединение)
• Диапазон напряжения при заряде: 270–280 В (зависит от настроек ИБП)
• Диапазон напряжения при разряде: 180–210 В (зависит от настроек ИБП)
• Максимальный ток разряда: ограничен предохранителями и возможностями АКБ
• Тип разъёмов: Anderson (стандарт) или винтовые клеммы (зависит от модификации)

Поддерживаемые типы аккумуляторов

• AGM (VRLA) — свинцово-кислотные, герметичные
• GEL — гелевые, с увеличенным сроком службы и лучшей циклической стойкостью
• Li-ion (LiFePO4) — литий-железо-фосфатные, с увеличенным сроком службы (до 10 лет), меньшим весом и объёмом (требуется BMS)

Рекомендуемые аккумуляторы (примеры)

• 12 В / 40 А·ч (стандартная ёмкость) — Delta DCF126-12/40, CSB GP1240, Yuasa NP40-12
• 12 В / 65 А·ч (увеличенная ёмкость) — Delta DCF126-12/65, CSB GP1265, Leoch DJ65
• 12 В / 100 А·ч (максимальная ёмкость для данного шкафа, проверьте габариты) — Delta DCF126-12/100, CSB GP12100, Vision 12V100Ah

Физические параметры

• Форм-фактор: Напольный шкаф (Tower)
• Габариты (Ш×Г×В): ≈ 600 × 800 × 1200–1500 мм (уточняйте по паспорту, зависит от конкретной модификации)
• Вес (без АКБ): ≈ 50–70 кг (зависит от конструкции)
• Вес (с АКБ AGM 40 А·ч): ≈ 20 АКБ × 12–14 кг = 240–280 кг + вес шкафа
• Вес (с АКБ Li-ion): значительно меньше (примерно в 2–3 раза легче свинцово-кислотных)
• Цвет: Чёрный (RAL 9005) или серый
• Материал корпуса: Сталь, порошковое покрытие
• Степень защиты: IP20 (стандарт), опционально IP31

Условия эксплуатации

• Рабочая температура (для AGM): от 0°C до 40°C (оптимально +20…+25°C)
• Рабочая температура (для Li-ion): от -20°C до +50°C (в зависимости от типа LiFePO4)
• Температура хранения (AGM): от -20°C до +50°C
• Влажность: 5–95% (без конденсации)
• Вентиляция: Естественная (перфорированные двери), опционально принудительная (вентиляторные панели)

Совместимость с ИБП Delta H-Series

• Delta H-20K (20 кВА) — до 6 модулей
• Delta H-30K (30 кВА) — до 8 модулей
• Delta H-40K (40 кВА) — до 10 модулей
• Delta H-60K (60 кВА) — до 10 модулей
• Delta H-80K (80 кВА) — до 10 модулей
• Delta H-100K (100 кВА) — до 10 модулей
• Delta H-120K (120 кВА) — до 10 модулей

Комплектация и опции

Стандартная комплектация Delta H-Series 240V (40AH) GES201H04000000 включает: батарейный шкаф в сборе, кабели для подключения к ИБП (длина зависит от модели), кабели для соединения модулей между собой (при параллельной работе), клеммные колодки или разъёмы Anderson, встроенные предохранители, шину заземления, инструкцию по монтажу и эксплуатации. Аккумуляторы в комплект не входят.

Дополнительные опции и аксессуары:

• Аккумуляторы AGM 12 В / 40 А·ч (или другой ёмкости) — приобретаются отдельно у производителей АКБ (Delta, CSB, Yuasa, Leoch, Vision)
• Аккумуляторы Li-ion (LiFePO4) с BMS — для увеличения срока службы и снижения веса
• Датчик температуры для температурной компенсации заряда (устанавливается на аккумуляторную батарею)
• Вентиляторные панели для принудительного охлаждения при высоких нагрузках
• Сервисный байпас для горячей замены батарей (приобретается отдельно для ИБП)
• Комплект для напольной установки с антисейсмическими пластинами
• Дополнительные предохранители и кабели для масштабирования

Расчёт времени автономии

Время автономии зависит от мощности нагрузки, ёмкости установленных АКБ и их типа. Примеры расчёта для ИБП Delta H-60K (60 кВА / 54 кВт) с использованием батарейных модулей GES201H04000000 (каждый с 20 АКБ 12 В / 40 А·ч):

• Нагрузка 10 кВт, 1 модуль (40 А·ч) — ≈ 15–20 минут
• Нагрузка 10 кВт, 2 модуля (80 А·ч) — ≈ 35–45 минут
• Нагрузка 10 кВт, 4 модуля (160 А·ч) — ≈ 70–90 минут
• Нагрузка 30 кВт, 4 модуля (160 А·ч) — ≈ 20–30 минут
• Нагрузка 30 кВт, 8 модулей (320 А·ч) — ≈ 50–70 минут

Для точного расчёта используйте калькулятор времени автономии Delta на официальном сайте.

Почему стоит выбрать Delta H-Series 240V (40AH) GES201H04000000

• Поставка без аккумуляторов — возможность выбора оптимальных АКБ по цене, качеству и типу (AGM, GEL, Li-ion)
• Гибкость масштабирования — подключение до 10 модулей для достижения требуемого времени автономии
• Совместимость с ИБП Delta H-Series — идеальное соответствие по напряжению, току заряда и системе управления
• Надёжная конструкция — стальной шкаф с порошковым покрытием, защита от коррозии и механических повреждений
• Безопасность — встроенные предохранители, запирающаяся дверь, система заземления
• Простота установки — подключение к ИБП через стандартные разъёмы или клеммы
• Поддержка Li-ion — возможность установки современных литий-ионных аккумуляторов с увеличенным сроком службы (до 10 лет) и меньшим весом
• Энергоэффективность — при использовании Li-ion сокращаются потери на заряд/разряд и требования к охлаждению
