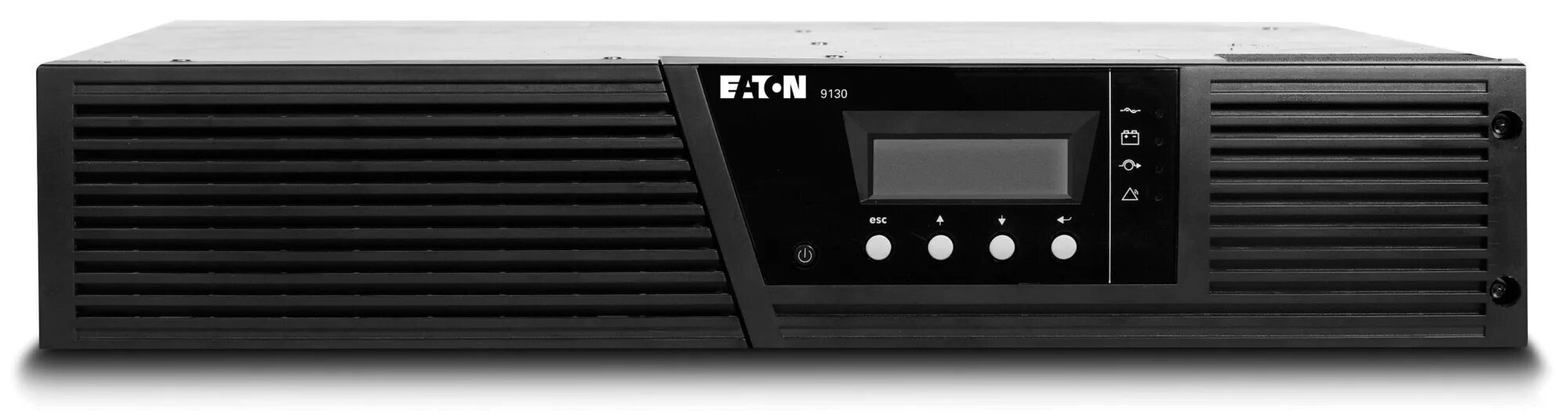

ИБП Eaton 9130 1000 RM

ИБП Eaton 9130 1000 RM — профессиональный онлайн-источник питания для серверного и сетевого оборудования

Eaton 9130 1000 RM (артикулы 103006455-6591, PW9130i1000R-XL2U) — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети [1]. Модель выполнена в компактном корпусе высотой 2U, предназначенном для монтажа в 19-дюймовую стойку (Rackmount), что обеспечивает удобное размещение в серверных комнатах и небольших ЦОД [7]. Устройство сочетает в себе высокую надежность, энергоэффективность и возможность масштабирования времени автономной работы.

Основные характеристики

• Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети [3].
• Полная мощность: 1000 ВА [1].
• Активная мощность: 900 Вт — выходной коэффициент мощности 0.9 [7].
• Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [5].
• КПД: >95% в высокоэффективном режиме (High Efficiency mode) [7].
• Форм-фактор: Rackmount 2U, в комплекте с рельсами для монтажа в 19-дюймовую стойку [1].
• Габариты (Ш x Г x В): 438 x 450 x 86.5 мм [1].
• Вес: 16 кг [7].
• Гарантия: 2 года [3].

Технические параметры

Входные характеристики

• Номинальное входное напряжение: 220/230/240 В (настраивается) [7].
• Диапазон входного напряжения (без перехода на АКБ, 100% нагрузка): 160–276 В [7].
• Частота входного напряжения: 45–65 Гц (автоматическое определение) [7].
• Входной разъем: IEC 320 C14 [7].
• Входной коэффициент мощности: >0.99 — активная коррекция коэффициента мощности (PFC) [7].
• Совместимость с генератором: Да [7].

Выходные характеристики

• Номинальное выходное напряжение: 220/230/240 В (настраивается) [7].
• Точность стабилизации напряжения: ±3% [7].
• Частота выходного напряжения (от батарей): 50/60 Гц ±0.05% [7].
• Коэффициент нелинейных искажений (THD): Не указан.
• Количество выходных розеток: 6 x IEC 320 C13 (все с батарейной поддержкой) [1].
• Встроенный байпас: Автоматический [7].
• Режим High Efficiency: Да — энергосберегающий режим с КПД >95% [7].
• Load Segment Control (сегментация нагрузки): Да — 2 группы розеток для приоритизации питания [7].

Параметры аккумуляторной батареи

• Тип батареи: Необслуживаемая свинцово-кислотная (VRLA), герметичная, 12 В, 9 А·ч [1].
• Количество батарей: Не указано.
• Напряжение батарейного массива: Не указано.
• Технология ABM (Advanced Battery Management): Интеллектуальное управление батареями, продлевающее срок их службы [7].
• Горячая замена батарей (Hot Swap): Да — замена внутренних и внешних батарей без выключения защищаемого оборудования [7].
• Расширение времени автономной работы: Подключение до 4 внешних батарейных модулей (EBM) [7].
• Количество батарейных строк (настройка в меню):
  • Только ИБП (внутренние батареи): 1 строка [2].
  • ИБП + 1 EBM: 3 строки [2].
  • ИБП + 2 EBM: 5 строк [2].
  • ИБП + 3 EBM: 7 строк [2].
  • ИБП + 4 EBM: 9 строк [2].
• Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [7].
• Автоматическое тестирование батарей: Периодическая самодиагностика (каждые 30 дней) [2].

Время автономной работы (приблизительное)

При использовании внутренних батарей (PF=0.7) [7]:

При использовании внутренних батарей (PF=0.9) [5]:

• 100% нагрузка (900 Вт): 6 минут.
• 50% нагрузка (450 Вт): 19 минут.

Время автономной работы с внешними батарейными модулями (EBM), мин.

При использовании 1 EBM (PF=0.7) [7]:

• 1000 Вт: 40 мин
• 750 Вт: 55 мин
• 500 Вт: 82 мин
• 250 Вт: 190 мин

С 4 EBM (PF=0.7) [7]:

• 1000 Вт: 150 мин
• 750 Вт: 223 мин
• 500 Вт: 312 мин
• 250 Вт: 584 мин

Управление и мониторинг

• Дисплей: 4-кнопочный графический ЖК-дисплей с подсветкой, поддержка русского языка [7].
• Светодиодные индикаторы:
  • Power On (зеленый): ИБП работает в нормальном режиме [4].
  • On Battery (желтый): ИБП в режиме батарей [4].
  • Bypass (желтый): ИБП в режиме байпаса [4].
  • Alarm (красный): Неисправность или тревога [4].
• Интерфейсы управления: USB HID, RS-232, слот расширения BD (для SNMP-карты, карты сухих контактов) [7].
• Программное обеспечение: Eaton Intelligent Power Software Suite в комплекте [7].
• Возможность удаленного управления: Да, через опциональную SNMP-карту.
• Функция Event Log: Журнал событий (до 127 записей) [4].
• Настройки пользователя через меню: Язык, пароль, дата/время, выходное напряжение, частота, конфигурация батарей, управление нагрузкой и др. [4].

Эксплуатационные характеристики

• КПД (High Efficiency mode): >95% [7].
• Уровень шума: Не указан.
• Рабочая температура: от 0 до +40 °C [7].
• Относительная влажность: Не указана.
• Высота над уровнем моря (при работе): до 3000 м.
• Материал корпуса: Металл (сталь).
• Степень защиты (IP): IP20.
• Сертификация: CE, GOST, RCM [7].

Особенности и преимущества

• Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования [7].
• Высокая энергоэффективность: КПД >95% в режиме High Efficiency снижает эксплуатационные расходы и тепловыделение [7].
• Компактный 2U форм-фактор: Экономит место в серверной стойке, позволяя разместить больше оборудования [7].
• Коэффициент мощности 0.9: Позволяет подключать более мощную активную нагрузку (900 Вт) по сравнению с ИБП с PF 0.7 [7].
• Масштабируемое время автономной работы: Возможность подключения до 4 внешних батарейных модулей позволяет увеличить время резервирования до 150 минут при полной нагрузке [7].
• Технология ABM (Advanced Battery Management): Интеллектуальное управление зарядом батарей продлевает их срок службы до 50% [7].
• Горячая замена батарей (Hot Swap): Позволяет заменять аккумуляторы без выключения защищаемого оборудования, что критически важно для систем, работающих 24/7 [7].
• Гибкость управления: Наличие USB, RS-232, слота расширения для SNMP-карты и поддержка Eaton Intelligent Power Software Suite обеспечивает интеграцию в любую ИТ-инфраструктуру [7].
• Load Segment Control (сегментация нагрузки): 2 группы розеток позволяют отключать некритичное оборудование при низком заряде батареи, продлевая время работы важных устройств [7].
• Информативный ЖК-дисплей: Поддержка русского языка, отображение входного/выходного напряжения, уровня нагрузки, состояния батарей, режимов работы и журнала событий [7].

Важные замечания по эксплуатации

• Статус модели: Модель может быть снята с производства или иметь ограниченную доступность. Рекомендуется уточнять наличие у официальных дистрибьюторов Eaton.
• Профессиональная установка: Перед включением ИБП необходимо подключить внутренние батареи (соединить разъемы красный-красный, черный-черный) [9].
• Рекомендуемое расположение: Устройство рекомендуется размещать в серверных комнатах или других технических помещениях.
• Подключение к сети: Для подключения к электрической сети используется входной разъем IEC 320 C14. В комплект поставки входит соответствующий силовой кабель [7].
• Внешние батарейные модули (EBM): Для увеличения времени автономной работы можно подключать до 4 внешних батарейных модулей. При подключении EBM необходимо правильно настроить количество батарейных строк в меню ИБП [2].
• Гарантия: Производитель предоставляет 2 года гарантии [3].

Где применяется Eaton 9130 1000 RM

• Серверы и серверные стойки в ЦОД и серверных комнатах: Обеспечение бесперебойного питания критических бизнес-приложений, баз данных и виртуальных сред [7].
• Сетевое оборудование: Коммутаторы, маршрутизаторы, межсетевые экраны, системы хранения данных (NAS) [7].
• Телекоммуникационное оборудование и узлы связи: Обеспечение непрерывности связи.
• Системы безопасности: Видеонаблюдение (CCTV), охранно-пожарная сигнализация (ОПС), системы контроля доступа (СКУД).
• Медицинское оборудование: Защита диагностической аппаратуры.
• Банковское оборудование и платежные терминалы: Защита финансовых операций.
