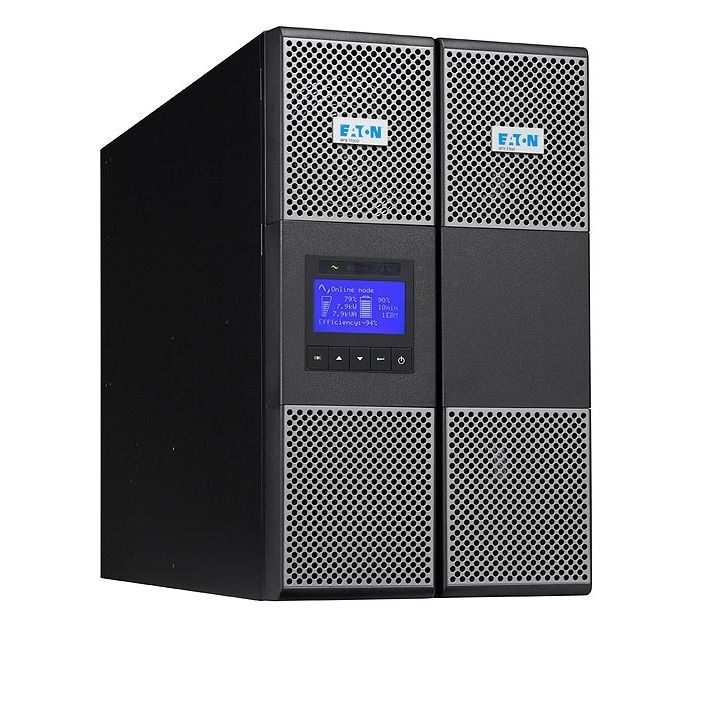

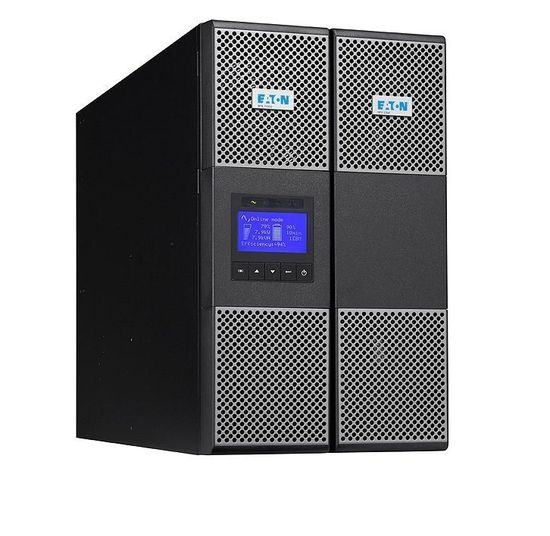

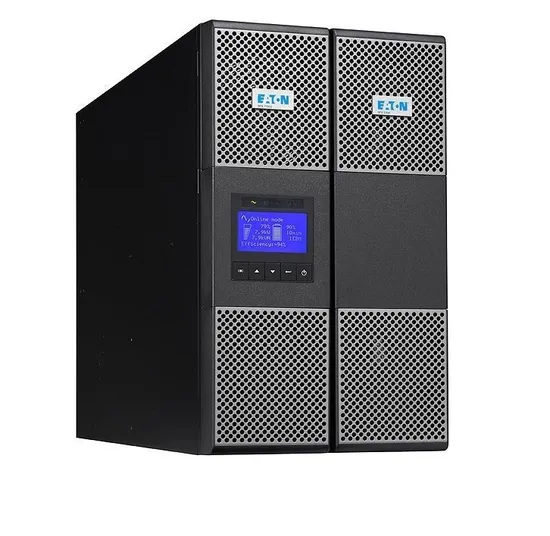

ИБП Eaton 9PX 6000i RTN (9PX6KiRTN)

ИБП Eaton 9PX 6000i RTN (9PX6KiRTN) — онлайн-ИБП мощностью 6 кВА / 5.4 кВт для защиты критической ИТ-инфраструктуры

Eaton 9PX 6000i RTN (9PX6KiRTN) — это однофазный источник бесперебойного питания с технологией двойного преобразования (онлайн) мощностью 6000 ВА / 5400 Вт, выполненный в форм-факторе 3U для монтажа в 19-дюймовую стойку или напольной установки [citation:1]. Модель относится к профессиональной серии Eaton 9PX и предназначена для защиты серверов, сетевого и телекоммуникационного оборудования в центрах обработки данных и серверных комнатах. ИБП поставляется в комплектации Netpack, которая включает сетевую карту управления и комплект для монтажа в стойку [citation:1][citation:5].

Основные характеристики

• Тип: Онлайн (Double Conversion), однофазный
• Номинальная мощность: 6000 ВА / 5400 Вт [citation:1]
• Коэффициент мощности: 0,9 [citation:1]
• Форм-фактор: 3U для 19" стойки / напольный (башня)
• КПД в режиме двойного преобразования: до 94% [citation:1]
• КПД в высокоэффективном режиме: до 98%
• Вход: 1-фазный (200/208/220/230/240 В)
• Выходные розетки: 8 × IEC C13, 2 × IEC C19, клеммная колодка [citation:1]
• Аккумуляторы: 15 × 12 В / 5 А·ч, горячая замена [citation:1]
• Габариты (Ш×Г×В): 440 × 685 × 130 мм [citation:6]
• Вес: 48 кг [citation:1]

Назначение

Eaton 9PX 6000i RTN разработан для обеспечения бесперебойным питанием серверов, систем хранения данных (СХД), активного сетевого оборудования (коммутаторы, маршрутизаторы), телекоммуникационных узлов, медицинского оборудования и промышленных систем управления. Благодаря технологии двойного преобразования, устройство обеспечивает защиту от всех типов нарушений электросети: скачков, провалов, импульсных помех, искажения синусоиды и полного отключения питания. ИБП идеально подходит для использования в серверных комнатах, ЦОД и для защиты критической ИТ-инфраструктуры [citation:5].

Совместимость и сферы применения

ИБП совместим с большинством серверного и сетевого оборудования, поддерживает питание оборудования с активным коэффициентом мощности (PFC). Устройство работает с операционными системами Windows, Linux, macOS и виртуальными средами VMware, Hyper-V, Citrix Xen, Redhat через Eaton Intelligent Power Manager (IPM) и Intelligent Power Protector (IPP) [citation:1][citation:5]. Основные сценарии использования:

• Серверные комнаты среднего бизнеса — защита серверов, СХД, сетевого оборудования
• Центры обработки данных (ЦОД) — защита критической ИТ-инфраструктуры
• Телекоммуникационные узлы и центры связи — питание активного оборудования
• Медицинские учреждения — защита диагностического оборудования и информационных систем
• Банки и финансовые учреждения — процессинговые центры, банкоматные сети
• Промышленные объекты — питание АСУ ТП и контроллеров

Возможности

• Технология двойного преобразования (Online) — нулевое время переключения на батареи, чистая синусоида всегда [citation:1]
• Выходной коэффициент мощности 0,9 — активная мощность 5400 Вт при полной нагрузке 6000 ВА [citation:1]
• Автоматический байпас — переход на питание от сети при перегрузке или неисправности [citation:1]
• Широкий диапазон входного напряжения — 176–276 В при 100% нагрузке (100–276 В с дерайтингом) [citation:1]
• Широкий диапазон входной частоты — 40–70 Гц, совместимость с генераторами [citation:1]
• Холодный старт — запуск ИБП от батарей без подключения к сети
• Горячая замена батарей — обслуживание без выключения ИБП [citation:1]
• Технология управления батареями ABM — продление срока службы аккумуляторов и температурная компенсация заряда [citation:1]
• Автоматическая самодиагностика батарей — еженедельная проверка состояния аккумуляторов [citation:1]
• Параллельная работа с технологией HotSync — до 4 ИБП для увеличения мощности или резервирования [citation:1][citation:5]
• Возможность подключения внешних батарейных модулей (EBM) — до 12 модулей для масштабирования времени автономии [citation:6]
• Графический ЖК-дисплей с многоязычным меню — отображение параметров сети, нагрузки, уровня заряда батарей, энергопотребления [citation:1]
• Измерение энергопотребления на уровне ИБП — контроль потребляемой мощности через ЖК-дисплей или ПО [citation:5]

Особенности

• Комплектация Netpack — в комплект поставки входит сетевая карта управления и комплект для монтажа в стойку, что экономит средства на дополнительных аксессуарах [citation:1].
• Высокая эффективность — КПД до 94% в режиме двойного преобразования и до 98% в высокоэффективном режиме (ECO), что снижает эксплуатационные расходы на электроэнергию и охлаждение [citation:5].
• Сертификация Energy Star — ИБП соответствует высочайшим стандартам энергоэффективности [citation:5].
• Технология ABM (Advanced Battery Management) — трёхстадийный заряд (Bulk/Absorption/Float) продлевает срок службы аккумуляторов до 50% по сравнению с традиционным методом заряда [citation:1].
• Управляемые группы розеток (Outlet Groups) — возможность отключения некритичных устройств для продления времени работы критических нагрузок [citation:5].
• Возможность параллельной работы HotSync — подключение до 4 ИБП для масштабирования мощности до 24 кВА или обеспечения отказоустойчивости N+X без единой точки отказа [citation:1][citation:5].
• Тихая работа — уровень шума менее 45 дБА на расстоянии 1 метра, что позволяет устанавливать ИБП в офисных помещениях [citation:1].
• Горячая замена батарей — внутренние батареи и внешние батарейные модули заменяются без выключения ИБП [citation:1].
• Защита от глубокого разряда — автоматическое отключение при критическом напряжении для сохранения ресурса АКБ [citation:1].

Технические характеристики

Входные параметры

• Номинальное входное напряжение: 200/208/220/230/240 В (1-фазное) [citation:1]
• Диапазон входного напряжения (без батарей): 176–276 В при 100% нагрузке (100–276 В с дерайтингом) [citation:1]
• Диапазон входной частоты: 40–70 Гц [citation:1]
• Входной коэффициент мощности: >0,99 [citation:1]
• Входное соединение: клеммная колодка (hardwired) [citation:1]
• Ток короткого замыкания: 90 А

Выходные параметры

• Номинальное выходное напряжение: 200/208/220/230/240 В (настраиваемое) [citation:1]
• Точность стабилизации: ±1% [citation:1]
• Выходная частота: 50/60 Гц ±0,1% (автовыбор или режим преобразователя частоты) [citation:1]
• Форма выходного напряжения: чистая синусоида [citation:1]
• КНИ выходного напряжения: <2% (линейная нагрузка) [citation:1]
• Выходная мощность: 6000 ВА / 5400 Вт [citation:1]
• Коэффициент мощности нагрузки: 0,7–1,0 (ёмкостная или индуктивная)
• Выходные розетки: 8 × IEC C13 (10А) + 2 × IEC C19 (16А) + клеммная колодка [citation:1]
• Крест-фактор (Crest Factor): 3:1 [citation:6]
• Перегрузочная способность инвертора: 102–110% — 120 с, 110–125% — 60 с, 125–150% — 10 с, >150% — 500 мс [citation:6]

Аккумуляторы и время автономии

• Тип аккумуляторов: герметичные свинцово-кислотные VRLA (AGM) [citation:1]
• Количество аккумуляторов: 15 × 12 В / 5 А·ч [citation:1]
• Технология заряда: ABM (Advanced Battery Management) или Float (с температурной компенсацией) [citation:1]
• Горячая замена батарей: Да [citation:1]
• Внешние батарейные модули (EBM): до 12 модулей
• Типовое время автономии (встроенные батареи):
• — при 100% нагрузке: 3 минуты
• — при 50% нагрузке: 8,5 минут
• — при 25% нагрузке: 22 минуты
• — при 10% нагрузке: 57 минут
• Время автономии с 12 EBM (100% нагрузка): до 163 минут [citation:6]
• Время заряда: зависит от количества подключенных EBM
• Холодный старт: Да

Интерфейсы и управление

• Дисплей: многоязычный графический ЖК-дисплей с подсветкой [citation:1]
• Коммуникационные порты: USB (HID-совместимый), RS-232 [citation:1]
• Слот расширения: 1 × MiniSlot (занят сетевой картой в комплектации Netpack) [citation:1]
• Сетевая карта: в комплекте (Netpack) [citation:1]
• Клеммная колодка: удалённое включение/выключение (ROO), аварийное отключение (EPO), сухие контакты (4 выхода) [citation:1]
• Порт для параллельной работы: DB15 [citation:1]
• Программное обеспечение: Eaton Intelligent Power Manager (IPM), Eaton Intelligent Power Protector (IPP) [citation:1]
• Совместимость с виртуальными средами: VMware, Hyper-V, Citrix Xen, Redhat [citation:5]

Физические параметры и условия эксплуатации

• Форм-фактор: 3U для 19" стойки / напольный (башня) [citation:1]
• Габариты (Ш×Г×В): 440 × 685 × 130 мм [citation:6]
• Вес: 48 кг [citation:1]
• КПД в режиме онлайн: 94% [citation:1]
• КПД в высокоэффективном режиме: 98%
• Тепловыделение: 1105 BTU/час [citation:1]
• Уровень шума: <45 дБА на расстоянии 1 м [citation:1]
• Рабочая температура: 0…+40 °C [citation:1]
• Температура хранения: -15…+45 °C (ориентировочно)
• Относительная влажность: 0–95% (без конденсации) [citation:1]
• Высота над уровнем моря: до 3000 м [citation:1]
• Степень защиты: IP20

Стандарты и сертификации

• Безопасность: UL 1778, IEC/EN 62040-1 [citation:1]
• Электромагнитная совместимость (ЭМС): IEC/EN 62040-2 [citation:1]
• Сертификации: CE, TUV, cULus Listed, CSA 22.2, EAC [citation:1]
• Экологические стандарты: Energy Star, RoHS [citation:5]
• Гарантия: 2 года (расширяемая до 5 лет)

Комплектация и опции

Стандартная комплектация Eaton 9PX 6000i RTN (9PX6KiRTN) включает: ИБП в сборе, сетевую карту управления (Network Management Card), комплект для монтажа в стойку (направляющие и кронштейны), ножки для напольной установки, 2 кабеля IEC-IEC, USB-кабель, RS-232 кабель, систему фиксации кабелей, краткое руководство пользователя, инструкцию по безопасности [citation:1].

Дополнительные опции и аксессуары:

• Внешние батарейные модули (EBM): Eaton 9PX EBM 180V RT3U (до 12 модулей)
• Сервисный байпасный шкаф (Maintenance Bypass Switch) для обслуживания без отключения нагрузки
• Коммуникационные карты: Modbus, сухие контакты
• Расширенная гарантия: сервисные планы с заменой на месте (On-site) и депо (Depot Exchange) на срок до 5 лет

Где применяется Eaton 9PX 6000i RTN

• Серверные комнаты среднего бизнеса — защита серверов, СХД, сетевого оборудования
• Центры обработки данных (ЦОД) — защита критической ИТ-инфраструктуры
• Телекоммуникационные узлы и центры связи — питание активного оборудования
• Медицинские учреждения (больницы, диагностические центры) — защита диагностического оборудования и информационных систем
• Банки и финансовые учреждения — процессинговые центры, банкоматные сети
• Промышленные объекты — питание АСУ ТП и контроллеров
• ИБП для канальных шкафов Cisco (Cisco IDF/MDF)

Почему стоит выбрать Eaton 9PX 6000i RTN

• Высокая мощность 5400 Вт при компактном 3U корпусе — коэффициент мощности 0,9, эффективное использование номинала
• Энергоэффективность — КПД до 94% в онлайн-режиме, до 98% в высокоэффективном режиме, сертификация Energy Star [citation:5]
• Комплектация Netpack — сетевая карта и комплект для монтажа в стойку входят в комплект, что экономит до 15-20% бюджета
• Масштабируемое время автономии — возможность подключения до 12 внешних батарейных модулей для увеличения времени работы до 2,5 часов при полной нагрузке [citation:6]
• Параллельная работа HotSync — до 4 ИБП для масштабирования мощности до 24 кВА или резервирования N+X [citation:1]
• Тихая работа — уровень шума менее 45 дБА, подходит для установки в офисных помещениях [citation:1]
• Технология ABM — продление срока службы аккумуляторов до 50% [citation:1]
• Горячая замена батарей — обслуживание без выключения ИБП [citation:1]
• Управляемые группы розеток — отключение некритичных устройств для продления времени работы критических нагрузок [citation:5]
• Интеграция с виртуальными средами — поддержка VMware, Hyper-V, Citrix Xen, Redhat через Eaton IPP и IPM [citation:1]
• Возможность удалённого мониторинга — сетевая карта в комплекте для интеграции в системы мониторинга (Zabbix, PRTG, Nagios) через SNMP
• Гарантия 2 года с возможностью расширения до 5 лет с выездом на место
