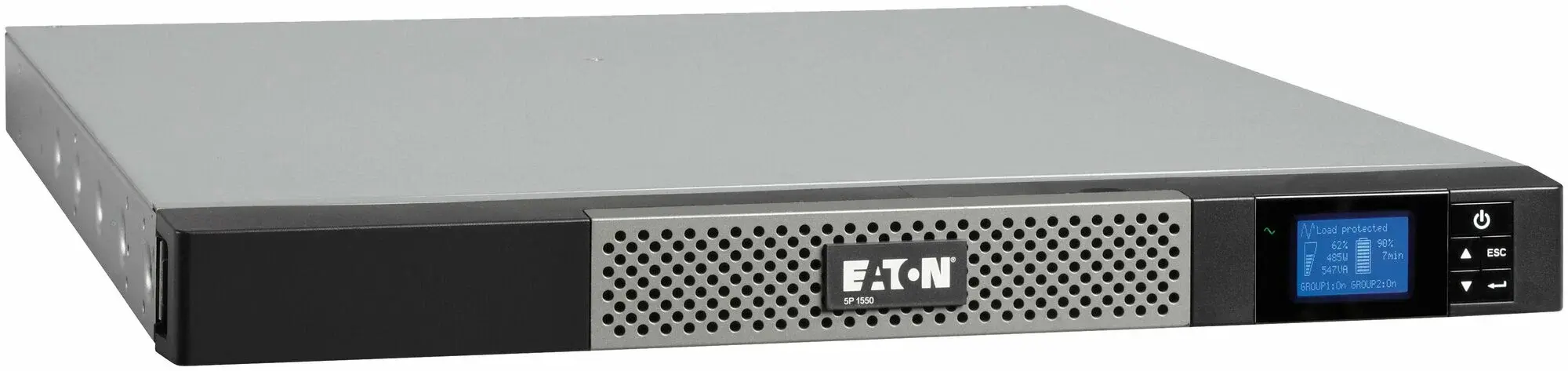

ИБП с двойным преобразованием EATON 5P1550iR черный 1100 Вт

ИБП Eaton 5P1550iR – линейно-интерактивная защита серверного оборудования с КПД 98%

ИБП Eaton 5P1550iR — это надежный источник бесперебойного питания (линейно-интерактивного типа) мощностью 1550 ВА / 1100 Вт, предназначенный для защиты серверов, сетевого и телекоммуникационного оборудования. Модель выполнена в компактном корпусе высотой 1U для установки в стандартную 19-дюймовую стойку. Ключевые преимущества: высокий КПД до 98%, чистая синусоида на выходе, графический ЖК-дисплей и поддержка технологии Eaton ABM для продления срока службы батарей. ИБП оснащен 6 розетками IEC C13, управляемыми группами розеток и слотом для опциональной сетевой карты.

Основные характеристики

• Артикул производителя: 5P1550iR
• Тип топологии: Линейно-интерактивный (Line-Interactive) с автоматической регулировкой напряжения (AVR)
• Форм-фактор: Rackmount 1U (установка в 19" стойку)
• Полная мощность: 1550 ВА
• Активная мощность: 1100 Вт
• КПД в режиме сети: до 98%
• Номинальное входное напряжение: 230 В (настраивается 200/208/220/230/240 В)
• Диапазон входного напряжения (AVR): 160–294 В (расширяемый до 150–294 В)
• Входная частота: 47–70 Гц
• Выходное напряжение: 230 В (±6% / -10%)
• Форма выходного сигнала: чистая синусоида
• Выходные розетки: 6 × IEC 60320 C13
• Входной разъем: IEC 60320 C14
• Внутренние АКБ: 3 × 12 В / 9 А·ч (свинцово-кислотные, необслуживаемые)
• Время автономии (полная нагрузка): 4 минуты
• Время автономии (половинная нагрузка, 550 Вт): 13 минут
• Время заряда до 90%: 3 часа
• Интерфейсы: USB (HID-совместимый), RS-232, слот для карт расширения, клеммник EPO/ROO, сухие контакты (2 выхода)
• Дисплей: многоязычный графический ЖК-дисплей
• Габариты (Ш × Г × В): 438 × 554 × 43.2 мм
• Вес нетто: 19.36 кг
• Цвет: черный с серебристыми вставками
• Гарантия: 24 месяца

Назначение и сценарии использования

Eaton 5P1550iR ориентирован на применение в серверных комнатах, телекоммуникационных узлах и стойках с ограниченным пространством. Линейно-интерактивная топология с AVR обеспечивает коррекцию отклонений напряжения без перехода на батареи. Благодаря высокой мощности и «чистой» синусоиде на выходе, ИБП совместим с современными блоками питания серверов и сетевого оборудования, оснащенными активной коррекцией коэффициента мощности (PFC). Типовые сценарии использования:

• Серверные комнаты малого и среднего бизнеса: защита серверов, систем хранения данных (СХД) и активного сетевого оборудования (коммутаторы, маршрутизаторы, межсетевые экраны)
• Телекоммуникационные узлы и шкафы: питание маршрутизаторов, VoIP-шлюзов и другого телекоммуникационного оборудования в распределенных точках присутствия
• Сетевые стойки и распределительные шкафы: обеспечение бесперебойного питания пассивного и активного оборудования на этажах зданий
• Финансовые и торговые системы: защита серверов баз данных и кассовых терминалов в розничной торговле и банковской сфере

Ключевые особенности

Высокая эффективность (КПД до 98%)

ИБП Eaton 5P1550iR работает в линейно-интерактивной топологии с КПД 97-98% при питании от сети. Потери на преобразование минимальны, что снижает выделение тепла, требования к охлаждению и эксплуатационные расходы на электроэнергию.

Технология ABM (Advanced Battery Management) для продления срока службы батарей

Встроенная система управления аккумуляторами Eaton ABM использует трехступенчатый заряд — массовый заряд, абсорбция и поддержка, — а также автоматические тесты батарей. Это предотвращает перезаряд и сульфатацию пластин, благодаря чему срок службы аккумуляторов увеличивается до 50% по сравнению с традиционными методами постоянного подзаряда. ABM доступна для пользователей и может быть настроена через интерфейс управления.

Чистая синусоида на выходе и автоматическая регулировка напряжения (AVR)

В отличие от дешевых резервных ИБП, 5P1550iR выдает чистую синусоиду на выходе, что критически важно для совместимости с серверными блоками питания с активным PFC. Встроенный AVR (автотрансформатор) корректирует отклонения входного напряжения без разряда батарей в широком диапазоне 160–294 В.

Программируемые группы розеток (управляемые нагрузки)

Шесть выходных розеток C13 разделены на две группы, каждой из которых можно задать приоритет. При работе от батарей администратор может отключать второстепенных потребителей для увеличения времени автономии критического оборудования. Также управляемые розетки позволяют дистанционно перезагружать зависшие серверы или сетевое устройство.

Информационный многоязычный графический ЖК-дисплей

На передней панели ИБП расположен графический ЖК-дисплей (поддерживает русский язык), отображающий ключевые параметры в реальном времени: входное и выходное напряжение, нагрузку в Вт/ВА, уровень заряда батарей, текущее время автономии, статистику событий и коды ошибок. Навигация осуществляется с помощью интуитивно понятных кнопок.

Коммуникационные возможности и управление

Для интеграции в ИТ-инфраструктуру ИБП оснащен комплексом интерфейсов:

• USB (HID-совместимый): автоматическое распознавание операционными системами (Windows, macOS, Linux), управление через встроенные средства электропитания
• RS-232 (RJ-45): последовательный интерфейс для управления и мониторинга
• Слот для карт расширения (MiniSlot): для установки опциональных сетевых карт SNMP (Eaton Network Card), что обеспечивает удалённый мониторинг и управление через веб-интерфейс, SNMP traps, email-уведомления, а также интеграцию в системы мониторинга дата-центров (Zabbix, PRTG, Nagios)
• Клеммник EPO (Emergency Power Off): для дистанционного аварийного отключения ИБП (например, от кнопки пожарной сигнализации)
• Сухие контакты (2 выхода): для передачи сигналов о состоянии ИБП (работа от батарей, общая неисправность, низкий заряд) во внешние системы сигнализации и мониторинга (BMS, SCADA)

Программное обеспечение и виртуализация

ИБП полностью совместим с программным обеспечением Eaton Intelligent Power Manager и Eaton Intelligent Power Protector. ПО обеспечивает автоматическое корректное завершение работы серверов при длительных отключениях, централизованный мониторинг нескольких ИБП через единую консоль, отправку уведомлений по электронной почте и интеграцию с виртуальными средами VMware, Microsoft Hyper-V, Citrix Xen и Red Hat.

Горячая замена батарей и сервисное обслуживание

Конструкция ИБП позволяет заменять аккумуляторный блок без выключения подключенного оборудования. (Инженерный доступ к батареям: снятие лицевой панели). Замена батарей не требует специальных навыков и инструментов. Ожидаемый срок службы батарей 3–5 лет.

Технические характеристики (полный список)

Входные параметры

• Номинальное входное напряжение: 200/208/220/230/240 В (настраиваемое)
• Диапазон входного напряжения (без перехода на батареи): 160–294 В (расширяемый до 150–294 В)
• Диапазон входной частоты: 47–70 Гц (40 Гц в режиме пониженной чувствительности)
• Входной коэффициент мощности (PF): >0.99 (при полной нагрузке)
• Тип входного разъема: IEC 320 C14 (10А)
• Автоматический байпас: да (встроенный статический байпас)

Выходные параметры

• Номинальная полная мощность: 1550 ВА
• Номинальная активная мощность: 1100 Вт
• Выходное напряжение: 220/230/240 В (±6% / -10%)
• Выходная частота (в батарейном режиме): 50/60 Гц ±0.1%
• Форма выходного сигнала: чистая синусоида
• Выходные розетки: 6 × IEC 320 C13 (10А)
• Время переключения на батареи: 2–6 мс (типовое)
• Защита от импульсных перенапряжений (Surge Energy): 350 Джоулей
• Перегрузочная способность: 110% – 5 минут, 120% – 2 минуты, 150% – 10 секунд

Аккумуляторная подсистема (встроенная)

• Тип АКБ: герметичные свинцово-кислотные (AGM, VRLA), необслуживаемые
• Количество и ёмкость: 3 батареи по 12 В / 9 А·ч (общее напряжение батарейного блока 36 В)
• Технология управления: ABM (Advanced Battery Management) – трёхступенчатый заряд
• Время заряда до 90%: 3 часа
• Горячая замена батарей: поддерживается
• Холодный старт: да
• Возможность подключения внешних батарейных модулей: нет

Время автономии (от встроенных батарей, типовые значения при 25°C)

• Нагрузка 100 Вт (9%): 84 минуты
• Нагрузка 200 Вт (18%): 42 минуты
• Нагрузка 300 Вт (27%): 25 минут
• Нагрузка 400 Вт (36%): 18 минут
• Нагрузка 550 Вт (50%): 13 минут
• Нагрузка 800 Вт (73%): 6 минут
• Нагрузка 1000 Вт (91%): 4.5 минуты
• Нагрузка 1100 Вт (100%): 4 минуты

Коммуникации и управление

• USB: Type B (HID-совместимый)
• RS-232: последовательный порт (разъем RJ-45)
• Слот расширения: 1 × MiniSlot (для карт SNMP, Modbus, релейных)
• Клеммник EPO: для дистанционного аварийного отключения
• Сухие контакты: 2 выхода (оптопара), разъем RJ
• Управляемые группы розеток: 2 группы (программируемые через ПО или веб-интерфейс)
• Дисплей: графический ЖК-дисплей (поддержка русского языка), 4 кнопки навигации
• Звуковая сигнализация: есть (отключаемая)

Программное обеспечение

• Eaton Intelligent Power Manager (IPM): централизованное управление несколькими ИБП, интеграция с виртуальными средами (VMware vSphere, Microsoft Hyper-V, Citrix XenServer), поддержка кластеров, отправка уведомлений по email, SNMP-ловушек
• Eaton Intelligent Power Protector (IPP): ПО для локального управления одним ИБП через USB/RS-232, автоматическое завершение работы сервера
• Совместимость с ОС: Windows Server (2012–2022), Windows 10/11, Linux (Red Hat, SUSE, Ubuntu), macOS, VMware ESXi, Hyper-V, Citrix XenServer

Физические параметры и условия эксплуатации

• Форм-фактор: Rackmount (1U), 19"
• Размеры (Ш × Г × В): 438 × 554 × 43.2 мм
• Вес нетто: 19.36 кг
• Цвет корпуса: черный с серебристыми вставками
• Рабочая температура: 0°C – 35°C
• Температура хранения: -15°C – 40°C (без батарей)
• Относительная влажность: 0–90% (без конденсации)
• Уровень шума: <40 дБА (на расстоянии 1 метра)
• Тепловыделение (BTU): 225 BTU/час (при полной нагрузке)
• Высота над уровнем моря: до 2000 м (без снижения мощности)
• Степень защиты: IP20

Стандарты и сертификация

• Безопасность: IEC/EN 62040-1, UL 1778
• Электромагнитная совместимость: IEC/EN 62040-2, CE, FCC
• Качество электроэнергии: IEC/EN 62040-3 (класс VFI)
• Сертификация: CE, TÜV, EAC (ЕАЭС), cTUVus

Ключевое отличие: это линейно-интерактивный ИБП, а не с двойным преобразованием

Важно понимать: Eaton 5P1550iR — это не ИБП с двойным преобразованием (онлайн), а линейно-интерактивный (Line-Interactive) источник. В отличие от онлайн-топологии, где нагрузка всегда питается от инвертора, 5P1550iR использует AVR-автотрансформатор для коррекции напряжения. При этом переключение на батареи занимает 2–6 мс, что безопасно для большинства серверных блоков питания (стандарт ATX допускает задержку до 20 мс). Преимущества линейно-интерактивной схемы — более высокий КПД (97–98% против 90–95% у онлайн-ИБП) и более низкая стоимость. Однако для оборудования с экстремальной чувствительностью (медицинское, лабораторное) или при очень плохом качестве сети (частые скачки и провалы) рекомендуется онлайн-ИБП.

Комплектация и аксессуары

Стандартная комплектация (5P1550iR)

• ИБП Eaton 5P1550iR (основной блок) с предустановленными батареями
• Комплект для монтажа в 19" стойку (направляющие Rails)
• 2 × кабель IEC-IEC (C14 – C13) для подключения нагрузки
• Кабель USB (Type A – Type B) для связи с ПК/сервером
• Кабель последовательного интерфейса (RS-232) для подключения к серверу
• Система замков для фиксации кабелей
• Краткое руководство по установке (Quick Start Guide)
• CD с программным обеспечением Eaton Intelligent Power Software Suite (или ссылка на загрузку)
• Гарантийный талон (24 месяца)

Важно: В комплект не входит кабель для питания входного подключения (IEC C14 – C13), он приобретается отдельно в соответствии с длиной и требованиями.

Аксессуары и опции (приобретаются отдельно)

• Карта связи MiniSlot (SNMP): Eaton Network Card — для удалённого мониторинга и управления ИБП по сети (веб-интерфейс, SNMP traps, email-уведомления, интеграция в системы мониторинга).
• Карта Modbus для интеграции в промышленные системы автоматизации.
• Релейная карта для расширения возможностей сигнализации через сухие контакты.
• Сменный батарейный блок (Eaton Replacement Battery Cartridge) для замены встроенных батарей по истечении срока службы.

Почему стоит выбрать Eaton 5P1550iR

• Лучшее соотношение цены/производительности среди управляемых 1U ИБП мощностью 1100 Вт. Высокий КПД (98%) снижает эксплуатационные расходы (особенно при 24/7 в ЦОД).
• Компактный 1U форм-фактор — установка в стойку экономит драгоценное пространство в серверной комнате.
• Технология ABM продлевает срок службы батарей до 50%, снижая совокупную стоимость владения (TCO).
• Гибкие возможности управления – слот MiniSlot, USB, RS-232, EPO, сухие контакты и управляемые розетки обеспечивают полный контроль над питанием и интеграцию в любую ИТ-инфраструктуру.
• Высокая точность стабилизации – диапазон AVR 160–294 В позволяет ИБП реже переключаться на батареи, экономя заряд аккумуляторов даже при нестабильной сети.
• Совместимость с виртуализацией – сертифицирован для VMware, Hyper-V, Citrix Xen, Red Hat и поддерживает автоматическое завершение работы виртуальных машин через Eaton Intelligent Power Manager.
• Надёжность и репутация бренда – Eaton является мировым лидером в области ИБП и управления качеством электропитания с широкой сервисной сетью и долгосрочной поддержкой.
• Гарантия 2 года – что выше среднего для данного класса устройств.
