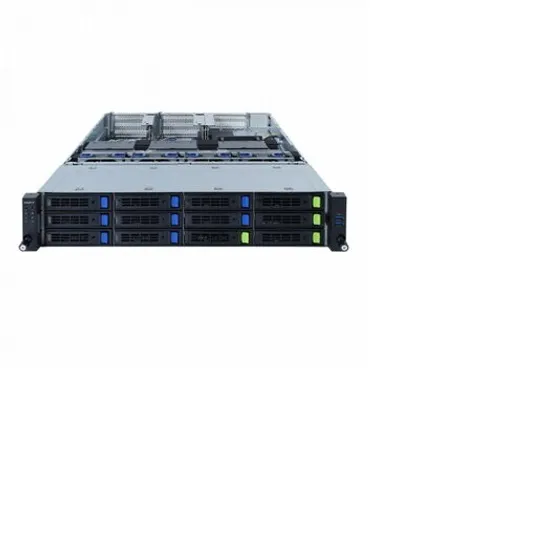

Серверная платформа GIGABYTE R282-3C2 (rev. 100) — 2U высокопроизводительная платформа для ЦОД и корпоративных задач

GIGABYTE R282-3C2 (rev. 100) — это серверная платформа форм-фактора 2U, построенная на базе двух процессоров 3-го поколения Intel Xeon Scalable (Ice Lake) с сокетом LGA 4189 и чипсетом Intel C621A [citation:1][citation:3]. Платформа предназначена для эксплуатации в центрах обработки данных (ЦОД), корпоративных серверных и высокопроизводительных вычислительных средах, где требуются максимальная производительность, гибкость конфигурирования и отказоустойчивость.

Основные характеристики

• Форм-фактор: 2U Rackmount (стоечный)
• Процессоры: 2 × 3rd Gen Intel Xeon Scalable (Ice Lake), LGA 4189, TDP до 270 Вт
• Чипсет: Intel C621A
• Оперативная память: 32 слота DDR4 DIMM, 8 каналов на процессор, до 8 ТБ (поддержка RDIMM, LRDIMM, 3DS DIMM)
• Поддержка Intel Optane Persistent Memory 200 series
• Дисковая подсистема: 12 отсеков спереди (4x Gen4 NVMe/SATA/SAS + 8x SATA/SAS) + 2 отсека SATA/SAS сзади
• Сетевые интерфейсы: 2 × 1GbE (Intel I350-AM2) + выделенный management-порт
• Слоты расширения: 6 × FHHL PCIe Gen4, 2 × LP PCIe Gen4, 1 × OCP 3.0 Gen4 x16, 1 × OCP 2.0 Gen3 x8
• Блоки питания: 1+1 1600W 80 PLUS Platinum (или Titanium) redundant
• Размеры (Ш×Г×В): 438 × 730 × 87.5 мм

Назначение

Серверная платформа GIGABYTE R282-3C2 разработана для широкого спектра корпоративных и дата-центровых задач, включая виртуализацию высокой плотности, облачные вычисления, работу с базами данных, высокопроизводительные вычисления (HPC), искусственный интеллект (AI) и аналитику больших данных [citation:3][citation:7]. Благодаря поддержке до 32 модулей памяти и 14 накопителей, платформа обеспечивает баланс между вычислительной мощностью, ёмкостью хранения и пропускной способностью I/O [citation:5].

Совместимость и сферы применения

Платформа R282-3C2 совместима с процессорами Intel Xeon Scalable 3-го поколения (включая Platinum, Gold, Silver и Bronze серии), а также с широким спектром операционных систем: Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, Ubuntu, VMware ESXi, Citrix Hypervisor [citation:1]. Основные сценарии использования:

• Центры обработки данных (ЦОД) среднего и крупного размера
• Корпоративные серверные и ИТ-инфраструктура предприятий
• Платформы виртуализации серверов и рабочих столов (VDI)
• Системы хранения данных (СХД) с поддержкой NVMe
• Высокопроизводительные вычисления (HPC) и кластерные решения
• Искусственный интеллект (AI) и машинное обучение (ML)
• Базы данных и аналитика больших данных (Big Data)

Возможности

• Поддержка PCIe Gen4 — удвоенная пропускная способность по сравнению с PCIe 3.0 (до 64 линий на сокет, до 128 линий в 2P конфигурации) [citation:3]
• Гибкая дисковая подсистема — 12+2 отсека с поддержкой NVMe, SATA и SAS (требуется SAS-контроллер) [citation:1]
• Технология Cold Redundancy — автоматическое отключение одного блока питания при нагрузке ниже 40% для повышения эффективности до 10% [citation:3]
• Dual ROM Architecture — резервные копии BIOS и BMC для автоматического восстановления при сбое прошивки [citation:3]
• Smart Ride Through (SmaRT) — предотвращение потери данных при кратковременных пропаданиях питания за счёт конденсаторов БП (10–20 мс) [citation:3]
• Smart Crises Management and Protection (SCMP) — принудительное снижение частоты CPU при перегреве или неисправности БП [citation:4]
• Поддержка GRAID SupremeRAID NVMe RAID карт для высокопроизводительных RAID-массивов [citation:1]
• Полное удалённое управление — GIGABYTE Management Console (HTML5 KVM, мониторинг датчиков, удалённое обновление) [citation:1]
• Поддержка TPM 2.0 (опционально) — аппаратное хранение криптографических ключей для повышения безопасности [citation:3]

Особенности

• Высокая плотность памяти — 32 слота DDR4 с поддержкой 8-канальной архитектуры и Intel Optane Persistent Memory 200 series [citation:3]
• Гибкость хранения — 12 передних отсеков (4 NVMe + 8 SATA/SAS) и 2 задних отсека SATA/SAS [citation:1]
• Tool-less drive bays — безинструментальная замена накопителей [citation:3]
• Богатые возможности расширения — 8 слотов PCIe Gen4 (6 FHHL + 2 LP) + 2 слота OCP [citation:1]
• Энергоэффективность — блоки питания 80 PLUS Platinum/Titanium и автоматическое управление скоростью вентиляторов [citation:3]
• Удалённое управление — встроенный BMC на базе ASPEED AST2600 с поддержкой IPMI и Redfish [citation:1]
• Поддержка современных стандартов — OCP 3.0 для горячей замены сетевых карт без инструментов [citation:3]
• Надёжность — резервирование БП 1+1, Dual ROM, защита от перегрева и перегрузок [citation:3]

Технические характеристики

Процессор и чипсет

• Сокет: 2 × LGA 4189 (Socket P+)
• Поддерживаемые процессоры: 3rd Gen Intel Xeon Scalable (Ice Lake), TDP до 270 Вт [citation:1]
• Чипсет: Intel C621A [citation:1]
• Техпроцесс: 10 нм
• Примечание: при установке одного процессора часть слотов PCIe и памяти может быть недоступна [citation:1]

Оперативная память

• Тип: DDR4 ECC RDIMM, LRDIMM, 3DS RDIMM/LRDIMM
• Количество слотов: 32
• Архитектура: 8 каналов на процессор
• Максимальный объём: до 8 ТБ (при использовании 3DS LRDIMM 256 ГБ) [citation:5]
• Поддерживаемые частоты: 3200/2933/2666 МГц [citation:1]
• Напряжение: 1.2 В
• Поддержка Intel Optane Persistent Memory 200 series [citation:1]

Дисковая подсистема

• Передние отсеки (горячая замена):
• — 4 × 3.5"/2.5" Gen4 NVMe / SATA / SAS hot-swappable bays [citation:1]
• — 8 × 3.5"/2.5" SATA / SAS hot-swappable bays [citation:1]
• Задние отсеки (горячая замена):
• — 2 × 2.5" SATA / SAS hot-swappable bays [citation:1]
• Backplane: CBP20C5 (спереди, PCIe Gen4 x4 или SATA 6 Гбит/с или SAS 12 Гбит/с), CBP2022 (сзади, SATA 6 Гбит/с) [citation:1]
• SAS-контроллер: требуется дополнительный SAS HBA/RAID для поддержки SAS-накопителей [citation:1]
• RAID: Intel SATA RAID 0/1/10/5 [citation:1]
• Поддержка GRAID SupremeRAID для NVMe RAID [citation:1]

Сетевые интерфейсы

• Сетевые контроллеры: 2 × 1GbE LAN (Intel I350-AM2) с поддержкой NCSI [citation:1]
• Управление: 1 × выделенный management-порт (10/100/1000 Mbps) [citation:1]

Слоты расширения

• Riser CRS2033 (от CPU_0):
• — 1 × PCIe x16 (Gen4 x16) FHHL
• — 2 × PCIe x8 (Gen4 x8) FHHL [citation:1]
• Riser CRS2137 (от CPU_1):
• — 1 × PCIe x16 (Gen4 x16 или x8) FHHL
• — 1 × PCIe x8 (Gen4 x0 или x8) FHHL
• — 1 × PCIe x16 (Gen4 x16 или x8) FHHL (shared with OCP 2.0) [citation:1]
• Riser CRS2027 (от CPU_1):
• — 2 × PCIe x8 (Gen4 x8) low-profile [citation:1]
• OCP слоты:
• — 1 × OCP 3.0 slot (PCIe Gen4 x16) от CPU_0
• — 1 × OCP 2.0 mezzanine slot (PCIe Gen3 x8) от CPU_1 [citation:1]

Порты ввода-вывода

• Передняя панель:
• — 2 × USB 3.0
• — Кнопки питания, ID, NMI, Reset [citation:1]
• — Светодиоды активности LAN, storage, системного статуса [citation:1]
• Задняя панель:
• — 2 × USB 3.0
• — 1 × VGA (Aspeed AST2600)
• — 2 × RJ45 (1GbE)
• — 1 × management LAN
• — 1 × ID кнопка с LED [citation:1]

Управление и мониторинг

• BMC: ASPEED AST2600 [citation:1]
• Удалённое управление: GIGABYTE Management Console (HTML5 KVM, мониторинг датчиков, журнал событий, удалённое обновление BIOS/BMC/CPLD) [citation:1]
• Дополнительное ПО: GIGABYTE Server Management (GSM) — управление кластером, CLI, мобильное приложение, плагин для VMware vCenter [citation:3]
• Протоколы: IPMI, Redfish [citation:3]
• TPM: разъём для опционального модуля TPM 2.0 (CTM010) [citation:1]

Блоки питания и охлаждение

• Блоки питания: 2 × 1600W 80 PLUS Platinum (модель -100) или Titanium (модель -1T0), redundant 1+1 [citation:1]
• AC вход (Platinum): 100-120В~/12А или 200-240В~/10А, 50/60 Гц [citation:1]
• Выходная мощность (Platinum): до 1000Вт при 100-120В, до 1600Вт при 200-240В [citation:1]
• Вентиляторы: 4 × 80x80x38 мм (16,300 об/мин) с автоматическим регулированием скорости [citation:1]
• Радиаторы CPU: 2 в комплекте [citation:1]

Физические параметры и условия эксплуатации

• Форм-фактор: 2U Rackmount
• Габариты (Ш×Г×В): 438 × 730 × 87.5 мм [citation:1]
• Вес: ≈ 25 кг [citation:5]
• Рабочая температура: от 10°C до 35°C [citation:1]
• Температура хранения: от -40°C до 60°C [citation:1]
• Влажность: 8–80% (рабочая), 20–95% (хранение) [citation:1]
• Высота над уровнем моря: до 1000 м без снижения мощности (дерейтинг выше)
• Материнская плата: GIGABYTE MR92-FS1 [citation:1]

Комплектация и опции

Серверная платформа GIGABYTE R282-3C2 поставляется в конфигурации «barebone» — без процессоров, оперативной памяти и накопителей. В комплект входит корпус с установленной материнской платой MR92-FS1, два CPU-радиатора, 4 вентилятора, комплект для монтажа в стойку (2-секционные направляющие), бэкплейны CBP20C5 и CBP2022, райзерные карты CRS2033, CRS2137 и CRS2027, два блока питания (1600W Platinum или Titanium), а также необходимые кабели [citation:1].

Для полноценной работы платформы необходимо дополнительно приобрести: два процессора 3-го поколения Intel Xeon Scalable (LGA 4189), модули DDR4 ECC Registered/LRDIMM, накопители (2.5" или 3.5") в соответствии с требуемой конфигурацией, а при использовании SAS-накопителей — SAS HBA или RAID-контроллер.

Дополнительные опции и аксессуары:

• VROC модуль для поддержки RAID на NVMe (только для Intel SSD) [citation:1]
• 3-секционный комплект для монтажа в стойку с поддержкой Cable Management Arm (CMA) [citation:1]
• Cable Management Arm — органайзер кабелей [citation:1]
• TPM 2.0 модуль (CTM010) для аппаратной безопасности [citation:1]
• Лицензия GRAID SupremeRAID Core Software Module для NVMe RAID [citation:1]
• Блоки питания 80 PLUS Titanium (модель -1T0) вместо Platinum [citation:1]

Где применяется GIGABYTE R282-3C2

• Центры обработки данных (ЦОД) — универсальные серверы для виртуализации и облачных платформ
• Корпоративные ИТ-инфраструктуры — серверы баз данных, файловые серверы, контроллеры домена
• Платформы виртуализации высокой плотности — VMware vSphere, Microsoft Hyper-V, KVM
• Высокопроизводительные вычисления (HPC) — кластерные решения для научных и инженерных расчётов
• Искусственный интеллект и машинное обучение — обучение моделей и инференс
• Системы хранения данных (СХД) — NVMe-оптимизированные хранилища
• Аналитика больших данных (Big Data) — платформы Hadoop, Spark, Elasticsearch
• Телекоммуникационные узлы и edge-вычисления

Почему стоит выбрать GIGABYTE R282-3C2

• Высокая производительность — поддержка двух процессоров Ice Lake с TDP до 270 Вт и 8-канальной памяти
• Гибкость конфигурирования — 32 слота памяти, 14 отсеков для накопителей, 8 слотов PCIe Gen4
• Современные интерфейсы — PCIe Gen4, NVMe, OCP 3.0
• Надёжность и отказоустойчивость — резервные БП 1+1, Dual ROM, SCMP, SmaRT
• Энергоэффективность — БП 80 PLUS Platinum/Titanium, Cold Redundancy, автоматическое управление вентиляторами
• Полное удалённое управление — GIGABYTE Management Console с HTML5 KVM и поддержкой Redfish
• Поддержка Optane Persistent Memory — увеличение ёмкости памяти до терабайт без потери производительности
• Совместимость с широким спектром ОС и гипервизоров — готовое решение для любой ИТ-инфраструктуры
