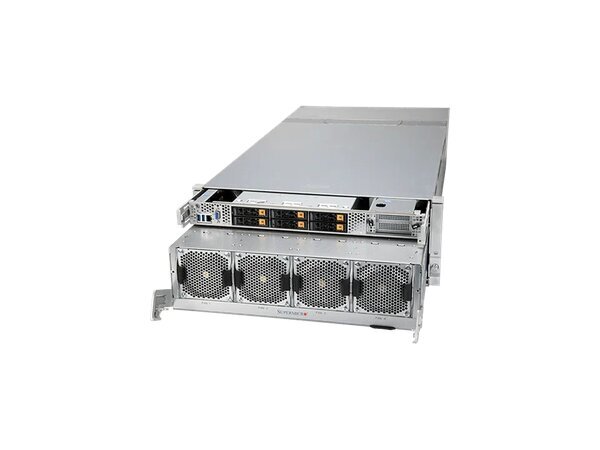

Сервер Supermicro SuperServer SYS-420GP-TNAR – флагманская 4U платформа для ИИ и высокопроизводительных вычислений

Сервер Supermicro SuperServer SYS-420GP-TNAR — это высокопроизводительная 4U стоечная платформа, специально разработанная для решения самых ресурсоёмких задач в области искусственного интеллекта, машинного обучения, высокопроизводительных вычислений (HPC) и научных исследований. Модель построена на базе двух процессоров 3-го поколения Intel Xeon Scalable (Ice Lake) и поддерживает до 8 ускорителей NVIDIA HGX A100 SXM4 с топологией NVLink/NVSwitch для максимальной производительности GPU-взаимодействия. Сервер оснащён 32 слотами для памяти DDR4 ECC, 10 слотами расширения PCIe 4.0, 6 отсеками для 2.5" накопителей NVMe/SAS/SATA с горячей заменой и 4 резервируемыми блоками питания Titanium [citation:2][citation:3][citation:9].

Основные характеристики

• Форм-фактор: 4U Rackmount (стоечный) [citation:2]
• Процессоры: 2 сокета LGA 4189, поддержка 3-го поколения Intel Xeon Scalable (Ice Lake, до 40 ядер/80 потоков на CPU, TDP до 270 Вт) [citation:2]
• Чипсет: Intel C621A [citation:2][citation:10]
• Оперативная память: 32 слота DDR4 DIMM, поддержка RDIMM/LRDIMM и Intel Optane Persistent Memory 200 series, максимальный объем до 8 ТБ (с использованием LRDIMM), частота до 3200 МТ/с [citation:2][citation:7]
• GPU-подсистема: До 8 встроенных GPU NVIDIA SXM (HGX A100 8-GPU) с интерконнектом NVLink/NVSwitch, CPU-GPU интерконнект PCIe 4.0 x16 [citation:2][citation:3]
• Слоты расширения PCIe: 10 слотов PCIe 4.0 x16 (Low Profile) [citation:2][citation:3]
• Дисковая подсистема: 6 фронтальных отсеков для 2.5" накопителей (NVMe/SAS/SATA) с горячей заменой; 2 слота M.2 NVMe/SATA (ключ M) [citation:2][citation:3]
• Сетевые интерфейсы: 2 порта 10GbE RJ-45 (Intel X550-AT2, опционально) [citation:2][citation:7]
• Система охлаждения: До 4 высокопроизводительных вентиляторов с автоматическим управлением скоростью [citation:2][citation:6]
• Блоки питания: 4 резервируемых блока питания Titanium (2200 Вт или 3000 Вт, в зависимости от версии) [citation:2][citation:9]
• Управление: IPMI 2.0, KVM-over-IP, выделенный порт управления [citation:2][citation:4]
• Габариты (Ш × Г × В): 446 × 900 × 174 мм (4U) [citation:2]
• Вес нетто: 75.3 кг [citation:2]
• Гарантия: 3 года (стандартная) [citation:9]

Назначение и сценарии использования

Supermicro SYS-420GP-TNAR — это специализированная платформа для самых требовательных вычислительных нагрузок, где критична производительность GPU и пропускная способность памяти. Основные области применения включают [citation:3][citation:9]:

• Обучение больших языковых моделей (LLM) и глубокое обучение (Deep Learning): поддержка до 8 GPU NVIDIA A100 с NVLink/NVSwitch обеспечивает беспрецедентную скорость обучения нейросетей.
• Высокопроизводительные вычисления (HPC): научные симуляции, вычислительная гидродинамика, молекулярное моделирование и расчёты методом конечных элементов.
• Искусственный интеллект (AI) и аналитика данных: обработка больших объёмов данных, инференс нейронных сетей и обучение моделей компьютерного зрения.
• Рендеринг и виртуальные рабочие станции (VDI): высокопроизводительная обработка графики для инженерных и дизайнерских задач.
• Научные исследования и симуляции: моделирование физических процессов, астрофизика, биоинформатика.

Архитектура и особенности конструкции

Процессорная подсистема и платформа

Сервер построен на базе двух сокетов LGA 4189, поддерживающих 3-е поколение процессоров Intel Xeon Scalable (Ice Lake) с TDP до 270 Вт [citation:2]. Процессоры могут иметь до 40 ядер и 80 потоков каждый, что обеспечивает суммарную вычислительную мощность до 80 ядер и 160 потоков на систему. Чипсет Intel C621A обеспечивает поддержку современных интерфейсов [citation:10].

Оперативная память

Платформа оснащена 32 слотами для модулей DDR4 ECC Registered (RDIMM/LRDIMM) с частотой до 3200 МТ/с [citation:2]. Максимальный объем памяти достигает 8 ТБ при использовании LRDIMM-модулей. Также поддерживается Intel Optane Persistent Memory 200 series, позволяющая увеличить эффективный объем памяти для приложений, критичных к задержкам [citation:7]. Система поддерживает горячую замену памяти (в стандартных конфигурациях не применяется). Важно: RDIMM и LRDIMM нельзя смешивать в одной системе [citation:1].

GPU-подсистема – 8× NVIDIA HGX A100 SXM4

Ключевая особенность SYS-420GP-TNAR — поддержка до 8 ускорителей NVIDIA HGX A100 SXM4 (80 ГБ) с интерконнектом NVLink и NVSwitch [citation:2][citation:3]. Эта топология обеспечивает:

• Высокоскоростное взаимодействие GPU-GPU: NVLink обеспечивает пропускную способность до 600 ГБ/с между GPU, а NVSwitch позволяет всем 8 GPU обмениваться данными с минимальной задержкой.
• PCIe 4.0 x16 CPU-GPU интерконнект: обеспечивает высокую пропускную способность для передачи данных между процессорами и ускорителями [citation:2].

Подсистема хранения и накопители

Сервер оснащён 6 фронтальными отсеками для 2.5" накопителей с поддержкой горячей замены, которые совместимы с NVMe, SAS и SATA интерфейсами [citation:2][citation:3]. Это позволяет гибко настраивать систему хранения: использовать высокоскоростные NVMe SSD для операций ввода-вывода и кэширования, а также SAS/SATA SSD или HDD для хранения больших объёмов данных. Дополнительно на материнской плате предусмотрены 2 слота M.2 NVMe/SATA (форм-фактор 2280/22110) для установки загрузочных дисков [citation:2].

Слоты расширения и возможности подключения

Платформа предлагает 10 слотов PCIe 4.0 x16 низкопрофильных (Low Profile) для установки дополнительных карт расширения [citation:2][citation:3]. Это позволяет подключать высокоскоростные сетевые адаптеры (InfiniBand, Ethernet 100/200 Гбит/с), RAID-контроллеры и другие специализированные карты. Примеры совместимых сетевых карт:

• Mellanox ConnectX-6 VPI 200Gb/s InfiniBand & Ethernet (1- или 2-портовые) [citation:10]
• Intel X710 10GbE (RJ-45 или SFP+) [citation:10]
• 25GbE SFP28 адаптеры (Mellanox ConnectX-4 LX, Intel XXV710) [citation:10]

Поддерживаются AIOM/OCP 3.0 модули для гибкой конфигурации сетевых интерфейсов [citation:2][citation:9].

Сетевые возможности и управление

Сервер опционально оснащается двумя портами 10 Gigabit Ethernet (Intel X550-AT2) для высокоскоростного подключения к корпоративной сети [citation:2][citation:7]. Для удалённого управления предусмотрен выделенный порт управления IPMI/iBMC с поддержкой KVM-over-IP и виртуальных носителей [citation:2][citation:4]. Интегрированный контроллер управления поддерживает IPMI 2.0, веб-интерфейс и мониторинг температуры, напряжения и скорости вентиляторов.

Безопасность корпоративного уровня

Сервер реализует комплексную систему безопасности [citation:2][citation:5][citation:6]:

• TPM 2.0 (Trusted Platform Module): аппаратное шифрование ключей и сертификация платформы [citation:2]
• Silicon Root of Trust (RoT): аппаратный корень доверия, совместимый со стандартом NIST 800-193 [citation:2]
• Криптографически подписанная прошивка: защита от несанкционированного изменения UEFI/BIOS [citation:2]
• Secure Boot и Secure Firmware Updates: безопасная загрузка и обновление прошивки [citation:2]
• Automatic Firmware Recovery: автоматическое восстановление прошивки при повреждении [citation:2]
• System Lockdown: блокировка несанкционированных изменений конфигурации [citation:2]

Эти средства безопасности соответствуют требованиям к обработке конфиденциальных данных и критической информационной инфраструктуры (КИИ).

Энергопитание и охлаждение

Система оборудована четырьмя блоками питания с возможностью горячей замены и резервированием N+1 или 2+2 [citation:2][citation:9]. Блоки питания имеют сертификат 80 PLUS Titanium, что гарантирует КПД до 96%. Охлаждение обеспечивается 4 высокопроизводительными вентиляторами с автоматическим управлением скоростью вращения [citation:2][citation:6].

Технические характеристики (полный список)

Процессорная подсистема

• Сокет: 2 × LGA 4189 (Socket P+) [citation:2]
• Поддержка процессоров: 3-го поколения Intel Xeon Scalable (Ice Lake) [citation:2]
• Максимальное количество ядер: до 40 ядер / 80 потоков на процессор [citation:2]
• Максимальное TDP процессора: 270 Вт (с воздушным охлаждением) [citation:2]
• Кэш L3: до 60 МБ на процессор [citation:2]

Оперативная память

• Количество слотов: 32 [citation:2]
• Тип памяти: DDR4 ECC Registered (RDIMM/LRDIMM) [citation:2]
• Частота памяти: до 3200 МТ/с [citation:2]
• Максимальный объем: до 8 ТБ [citation:2]
• Поддержка Intel Optane Persistent Memory 200 series: да [citation:2][citation:7]
• Напряжение памяти: 1.2 В [citation:2]

GPU-подсистема

• Максимальное количество GPU: до 8 встроенных [citation:2]
• Поддерживаемые GPU: NVIDIA SXM: HGX A100 8-GPU (80 ГБ) [citation:2]
• CPU-GPU интерконнект: PCIe 4.0 x16 [citation:2]
• GPU-GPU интерконнект: NVIDIA NVLink с NVSwitch [citation:2]

Подсистема хранения

• Передние отсеки: 6 × 2.5" Hot-swap (NVMe/SAS/SATA) [citation:2]
• M.2 слоты: 2 × M.2 NVMe/SATA (2280/22110, M-key) [citation:2]
• SATA контроллер: встроенный, поддержка RAID 0, 1, 5, 10 [citation:2]

Слоты расширения PCIe

• Количество слотов: 10× PCIe 4.0 x16 (Low Profile) [citation:2][citation:3]
• Дополнительно: слот AIOM/OCP 3.0 [citation:2]

Сетевые интерфейсы

• Стандартные: 2 × 10GbE RJ-45 (Intel X550-AT2, опционально) [citation:2][citation:7]
• Порт управления: выделенный порт IPMI 1 Гбит/с [citation:2]

Порты ввода-вывода

• Видеовыход: 1 × VGA [citation:2]
• USB: USB 3.0/2.0 Type-A (количество уточняется в документации) [citation:1]

Физические параметры и условия эксплуатации

• Форм-фактор: 4U Rackmount [citation:2]
• Размеры (Ш × Г × В): 446 × 900 × 174 мм [citation:2]
• Вес нетто: 75.3 кг [citation:2]
• Вес брутто (с упаковкой): 102.1 кг [citation:2]
• Рабочая температура: 10°C – 35°C [citation:2]
• Температура хранения: -40°C – 60°C [citation:2]
• Относительная влажность (рабочая): 8% – 90% (без конденсации) [citation:2]
• Относительная влажность (хранение): 5% – 95% (без конденсации) [citation:2]
• Сертификация: 80 PLUS Titanium [citation:2]

Комплектация и аксессуары

Стандартная комплектация (barebone)

Поставка сервера Supermicro SYS-420GP-TNAR включает следующие компоненты [citation:2][citation:4]:

• Шасси CSE-438G (4U) [citation:2]
• Материнская плата Super X12DGO-6 [citation:2]
• 4 блока питания Titanium (2200 Вт или 3000 Вт, в зависимости от версии) [citation:6][citation:9]
• 4 системных вентилятора [citation:2]
• Корзина на 6 дисков 2.5" (передняя панель) [citation:2]
• Комплект для монтажа в 19" стойку [citation:2]
• Кабели питания (C19-C20) [citation:2]

Важно: Платформа поставляется в конфигурации barebone. Для сборки полноценного сервера необходимо приобрести процессоры, модули оперативной памяти, накопители, а также при необходимости сетевые карты (опционально, в OCP-слот). GPU-ускорители (NVIDIA HGX A100 SXM4) также приобретаются отдельно в рамках конфигурации «Complete System Only» (только полная система) [citation:7][citation:10].

Аксессуары и опции (приобретаются отдельно)

• Сетевые карты AIOM/OCP 3.0: Mellanox ConnectX-6 200Gb/s InfiniBand/Ethernet, Intel X710 10GbE и другие [citation:10]
• RAID-контроллеры: Broadcom MegaRAID 9460-16i, Adaptec SmartRAID и другие [citation:10]
• Опциональный NVMe Kit (BPN-NVME4-HS119N-S4R): для расширения поддержки NVMe [citation:10]
• Модуль TPM 2.0 (AOM-TPM-9670V-S-O): для аппаратного шифрования и безопасности [citation:10]
• Программное обеспечение управления: Supermicro Server Manager (SSM), SuperDoctor 5 [citation:4]

Почему стоит выбрать Supermicro SYS-420GP-TNAR

• Эталонная производительность для AI/ML и HPC: 8× NVIDIA HGX A100 SXM4 с NVLink/NVSwitch обеспечивает максимальную скорость обучения нейросетей и научных расчётов [citation:3].
• Высокая плотность размещения в стойке: 4U форм-фактор позволяет разместить до 8 GPU высшего класса, экономя пространство в ЦОД.
• Огромный объём памяти и пропускная способность: 32 слота DDR4-3200 и поддержка Intel Optane Persistent Memory (до 8 ТБ) [citation:2].
• Гибкая подсистема хранения: 6 отсеков NVMe/SAS/SATA с горячей заменой и 2 слота M.2 для загрузочных дисков [citation:2].
• Расширенные возможности расширения: 10 слотов PCIe 4.0 x16 для сетевых карт, контроллеров и ускорителей [citation:2].
• Надёжность и отказоустойчивость: 4 резервируемых блока питания Titanium, горячезаменяемые вентиляторы и поддержка ECC-памяти [citation:2][citation:9].
• Аппаратная безопасность корпоративного уровня: Silicon Root of Trust, TPM 2.0 и криптографическая подпись прошивки [citation:2].
• Длительная гарантия и поддержка: Стандартная гарантия 3 года с возможностью расширения [citation:9].
