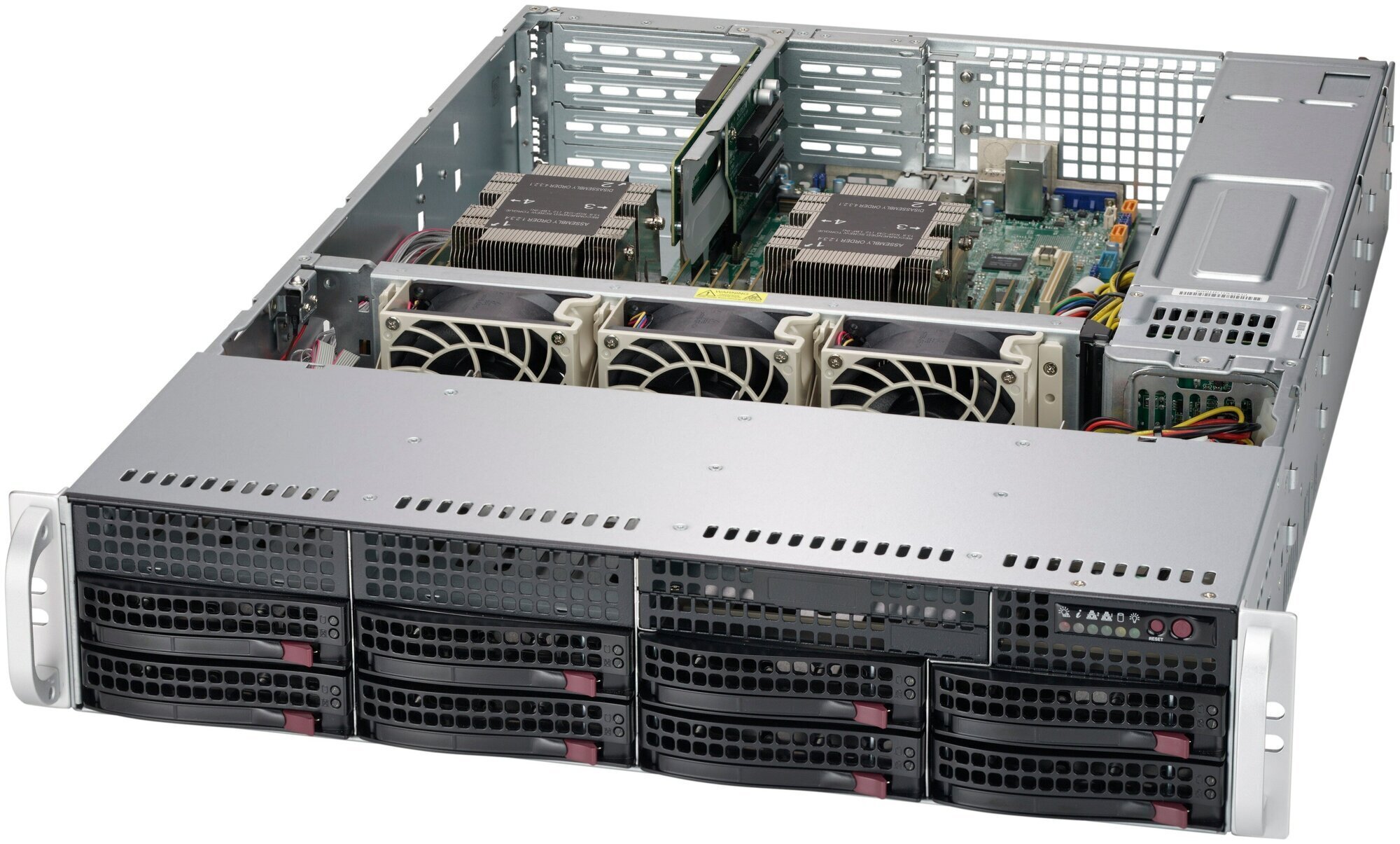

Сервер Supermicro SuperServer SYS-6029P-WTR – масштабируемая 2U платформа для корпоративных и облачных решений

Сервер Supermicro SuperServer SYS-6029P-WTR — это высокопроизводительная 2U-платформа, предназначенная для широкого спектра корпоративных приложений: от облачных вычислений и виртуализации до высокопроизводительных файловых сервисов и роли сетевого шлюза. Модель построена на базе материнской платы Super X11DDW-L с двумя сокетами LGA 3647 (Socket P), поддерживающей процессоры 1-го и 2-го поколения Intel Xeon Scalable (Skylake-SP и Cascade Lake-SP). Система поставляется в форме barebone (без процессоров, ОЗУ и накопителей) и идеально подходит для сборки отказоустойчивых ЦОД, корпоративных ИТ-инфраструктур и телеком-платформ благодаря балансу вычислительной мощности, гибкости хранения и эффективной системе охлаждения.
Оборудование ориентировано на профессиональных системных интеграторов и крупные корпорации, которым нужен проверенный временем сервер с возможностью тонкой настройки компонентов и ресурса.

Основные характеристики (платформа Barebone)

• Форм-фактор: 2U Rackmount
• Поддерживаемые процессоры: 2 × Intel Xeon Scalable 1-го и 2-го поколений (Skylake-SP / Cascade Lake-SP) в сокетах LGA 3647, TDP до 205 Вт
• Чипсет: Intel C621
• Оперативная память: 12 слотов DDR4 DIMM, поддержка RDIMM/LRDIMM и Intel Optane Persistent Memory (только Cascade Lake)
• Максимальный объем ОЗУ: до 3 ТБ (с использованием 3DS LRDIMM)
• Дисковая подсистема:
  • 8 отсеков для 3.5″ накопителей (SAS/SATA) с горячей заменой и SGPIO-интерфейсом
  • 2 внутренних фиксированных отсека для 3.5″ накопителей
• Слоты расширения PCIe:
  • 4 × PCIe 3.0 x8 (Full-Height Half-Length)
  • 2 × PCIe 3.0 x8 (Low-Profile)
  • 1 × PCIe 3.0 x16 для модуля расширения (Add-on-Module, поддержка SAS3 storage controller)
  • 1 × PCIe 3.0 x4 NVMe M.2 слот
• Сетевые интерфейсы: 2 × 1 Gigabit Ethernet (Intel C621) + выделенный порт управления IPMI 1 Гбит/с
• Управление: IPMI 2.0, KVM-over-LAN, выделенный порт управления
• Блоки питания: 2 × 1000 Вт (горячая замена, резервирование 1+1, 80 PLUS Titanium)
• Габариты (Ш × Г × В): 437 × 648 × 89 мм
• Вес нетто: около 28.1 кг (в упаковке)
• Совместимость с ОС: Windows Server, Linux (RHEL, SLES, Ubuntu, Astra Linux), VMware ESXi, FreeBSD

Архитектура и особенности конструкции

Процессорная подсистема и платформа

Сервер построен на базе двух сокетов LGA 3647 (Socket P), поддерживающих 1-е и 2-е поколения процессоров Intel Xeon Scalable (Skylake-SP и Cascade Lake-SP) с TDP до 205 Вт . Установленные процессоры соединяются через два канала UPI с пропускной способностью до 10.4 GT/s .
Это позволяет создавать конфигурации с общим числом ядер до 56 (в двухсокетной системе с процессорами Intel Xeon Platinum). Для работы со 2-м поколением (Cascade Lake-R) требуется версия BIOS 3.2 или новее .

Оперативная память

Платформа оснащена 12 слотами для модулей DDR4 ECC Registered (RDIMM/LRDIMM) с частотой до 2933 МГц . Максимальный объем памяти достигает 3 ТБ при использовании модулей 3DS LRDIMM . Также поддерживается Intel Optane Persistent Memory, но только для процессоров Cascade Lake . Для гарантированной работы на частоте 2933 МГц с заполнением двух модулей на канал рекомендуется использовать память, протестированную Supermicro .

Подсистема хранения и модульность

Платформа предлагает гибкие варианты хранения данных для широкого спектра задач:

• 8 отсеков 3.5″ с горячей заменой на передней панели (поддержка SAS3/SATA3) — для создания высокоемких массивов HDD для файловых серверов или резервного копирования.
• 2 внутренних фиксированных отсека 3.5″ — для размещения загрузочной системы (в паре с контроллером RAID 1) или дополнительного хранилища.
• Опциональный слот для Slim DVD-ROM (не входит в стандартную поставку, приобретается отдельно).
• Слот M.2 NVMe (форм-фактор 2280, PCIe 3.0 x4) — для установки высокопроизводительного загрузочного SSD.
• Поддержка SuperDOM (Disk-on-Module) — до 2 модулей для загрузки ОС без использования дисковых отсеков.

Управление хранилищем осуществляется через встроенный SATA-контроллер (12 портов SATA3, включая 8 портов для передних отсеков и 4 порта для внутренних нужд) и опциональные RAID-карты, устанавливаемые в выделенный слот PCIe 3.0 x16 (Add-on-Module).

Слоты расширения и WIO-архитектура

Благодаря WIO-архитектуре Supermicro (Wide I/O), платформа поддерживает установку до 6 карт расширения при сохранении 2U форм-фактора:

• 4 слота PCIe 3.0 x8 (Full-Height Half-Length) — для сетевых адаптеров, RAID-контроллеров, GPU (например, NVIDIA T4 с пассивным охлаждением).
• 2 слота PCIe 3.0 x8 (Low-Profile) — для дополнительных карт в случаях, когда требуется сохранить пространство внутри корпуса.
• 1 выделенный слот PCIe 3.0 x16 (Add-on-Module) — для специализированных контроллеров хранения (например, SAS3 12 Гбит/с).

Для полноценного доступа ко всем слотам расширения и встроенным контроллерам требуется установка двух процессоров .

Система охлаждения и энергопитание

• Охлаждение: 3 высокопроизводительных вентилятора 80x80x38 мм (9.4K RPM) с поддержкой PWM и горячей замены. За счёт широкого рабочего диапазона температур (от 10°C до 35°C) и автоматического управления скоростью вращения, система поддерживает стабильную работу с процессорами TDP до 205 Вт.
• Блоки питания: 2 × 1000 Вт (80 PLUS Titanium, КПД 96%). Модули поддерживают горячую замену и резервирование 1+1, а также интерфейс PMBus для мониторинга энергопотребления и интеграции в системы управления ЦОД.

Сетевые возможности и управление

Сервер оснащён двумя встроенными сетевыми портами 1 Gigabit Ethernet, реализованными через чипсет Intel C621 . Выделенный порт управления 1 Гбит/с подключён к контроллеру ASPEED AST2500, который обеспечивает IPMI 2.0, KVM-over-LAN, виртуальные носители и удалённые утилиты (Supermicro Update Manager, SuperDoctor 5) .

Назначение и сценарии использования

Supermicro SYS-6029P-WTR — это универсальная 2U-платформа, которая зарекомендовала себя в следующих ролях:

• Web-серверы и серверы приложений: высокая плотность размещения ВМ, балансировка нагрузки и масштабирование.
• Корпоративные DNS, Print и Login-серверы: стабильность и поддержка ECC-памяти.
• Шлюзы безопасности и межсетевые экраны (Firewall): поддержка нескольких сетевых интерфейсов и аппаратное ускорение пакетов.
• Файловые серверы и хранилища для резервного копирования: благодаря 8+2 отсекам 3.5″ HDD и возможности установки высокоскоростных SAS/SATA массивов.
• Облачные инфраструктуры (OpenStack, CloudStack, VMware vCloud): масштабируемость по CPU и памяти (до 56 ядер и 3 ТБ ОЗУ) делают эту платформу подходящей для ЦОД.
• Edge-вычисления и компактные сетевые приложения: 2U-шасси (глубина 648 мм) легко размещается в стандартных стойках телеком-узлов.

Ключевые преимущества SYS-6029P-WTR

• Баланс производительности и энергоэффективности: Поддержка процессоров с TDP до 205 Вт и блоков питания Titanium (96% КПД) обеспечивает низкие эксплуатационные расходы.
• Гибкость конфигураций хранения и расширения: 10 отсеков 3.5″ (8 hot-swap + 2 фиксированных), 6 слотов PCIe 3.0 x8 и 1 слот для модуля расширения SAS3.
• Аппаратная безопасность и управление инфраструктурой: Полнофункциональный IPMI 2.0 с выделенным портом, поддержка Intel® Node Manager для контроля энергопотребления и SuperDoctor 5 для мониторинга состояния.
• Готовность к работе с памятью Intel Optane DCPMM: Для процессоров Cascade Lake доступна поддержка модулей постоянной памяти для ускорения In-Memory баз данных (SAP HANA, Oracle).
• Снижение совокупной стоимости владения (TCO): стандартизированная платформа WIO, долгий жизненный цикл (5-7 лет) и наличие совместимых компонентов на рынке (включая вторичный рынок).

Технические характеристики (полный список)

Процессорная подсистема

• Сокет: 2 × LGA 3647 (Socket P)
• Поддержка процессоров: 1-го и 2-го поколения Intel Xeon Scalable (скорость UPI до 10.4 GT/s).
• Максимальное количество ядер: до 28 на процессор (Xeon Platinum).
• Максимальное TDP процессора: 205 Вт.

Оперативная память

• Количество слотов: 12
• Тип памяти: DDR4 ECC Registered (RDIMM/LRDIMM), 3DS RDIMM/LRDIMM
• Частота памяти: 2933/2666/2400/2133 МГц (зависит от процессора и конфигурации).
• Максимальный объем: 3 ТБ (с использованием LRDIMM 256 ГБ).
• Поддержка Intel Optane DCPMM: да (только для процессоров Cascade Lake).

Подсистема хранения

• Передние отсеки (Hot-Swap): 8 × 3.5″ SAS3/SATA3 (SGPIO).
• Внутренние отсеки: 2 × 3.5″ SATA3 (фиксированные).
• Контроллер SATA: 12 портов SATA3 (6 Гбит/с) от Intel C621 (RAID 0, 1, 5, 10).
• M.2 слот: 1 × PCIe 3.0 x4 NVMe (форм-фактор 2280).
• SuperDOM: 2 порта с поддержкой питания.

Слоты расширения PCIe

• 4 × PCIe 3.0 x8 (Full-Height Half-Length) — установлены через райзер RSC-R2UW-4E8 (левая сторона).
• 2 × PCIe 3.0 x8 (Low-Profile) — установлены через райзер RSC-R2UW-2E8R (правая сторона).
• 1 × PCIe 3.0 x16 (Add-on-Module) — для контроллеров хранения (например, SAS3).
• 1 × PCIe 3.0 x4 (M.2 NVMe).

Сеть и управление

• LAN: 2 × RJ-45 Gigabit Ethernet (Intel C621).
• IPMI: 1 × RJ-45 выделенный порт (ASPEED AST2500 BMC) с поддержкой KVM-over-LAN и виртуальных носителей.
• Программное обеспечение: SuperDoctor 5, Intel Node Manager, IPMIcfg, SUM (Supermicro Update Manager).

Порты ввода-вывода (задняя панель)

• 4 × USB 3.0 Type-A
• 1 × VGA
• 2 × RJ-45 Gigabit Ethernet
• 1 × RJ-45 выделенный IPMI
• Кнопка UID и светодиодные индикаторы (UID, статус сети).

Условия эксплуатации

• Рабочая температура: 10°C — 35°C (50°F — 95°F).
• Температура хранения: -40°C — 60°C (-40°F — 140°F).
• Относительная влажность (рабочая): 8% — 90% (без конденсации).
• Относительная влажность (хранение): 5% — 95% (без конденсации).

Физические параметры

• Форм-фактор: 2U Rackmount (совместим со стандартными 19-дюймовыми стойками).
• Размеры (Ш × Г × В): 437 × 648 × 89 мм.
• Вес брутто (с упаковкой): 28.1 кг.
• Цвет: чёрный.

Соответствие стандартам и сертификация

• RoHS (соответствие экологическим требованиям).
• CE, FCC (для электромагнитной совместимости).
• 80 PLUS Titanium (для блоков питания).

Комплектация поставки (модель SYS-6029P-WTR)

Поставка сервера Supermicro SYS-6029P-WTR включает следующие компоненты :

• Шасси Supermicro CSE-825TQC-R1K03WB (2U).
• Материнская плата Supermicro X11DDW-L.
• 1 × 8-портовая TQ-бэкплейн для 8 × 3.5″ SAS3/SATA3 HDD/SSD (BPN-SAS3-825TQ).
• 2 × райзерные карты: RSC-R2UW-4E8 (Левая сторона, 4 слота x8) и RSC-R2UW-2E8R (Правая сторона, 2 слота x8).
• 2 × пассивных процессорных кулера SNK-P0068PS.
• 3 × вентилятора 80x80x38 мм (9.4K RPM, PWM).
• 2 × кабеля питания Mini-SAS HD — SATA (CBL-SAST-0388L-02).
• 2 × блока питания 1000 Вт (Platinum) — примечание: некоторые версии поставляются с блоками Titanium 1000 Вт, проверяйте спецификацию.
• Комплект для монтажа в стойку (направляющие Rail kit).
• Кабели питания (2 шт., евростандарт или по региону).
• Краткое руководство по установке и упаковка.

Важно: Процессоры, оперативная память, накопители, DVD-ROM и дополнительные контроллеры (SAS3, сетевые карты) не входят в комплект и приобретаются отдельно.
