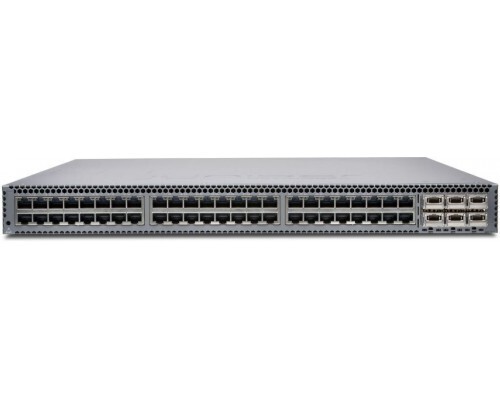

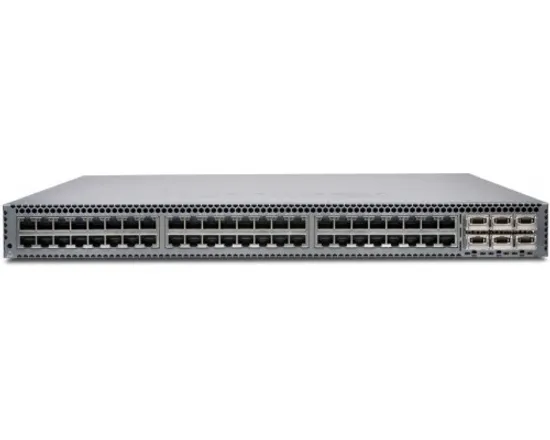

Juniper QFX5100-96S-AFI

Коммутатор Juniper QFX5100-96S-AFI — высокопроизводительный L3-коммутатор 10GbE/40GbE для дата-центров

Juniper QFX5100-96S-AFI — это управляемый коммутатор уровня L3 форм-фактора 2U, предназначенный для использования в центрах обработки данных в качестве устройства агрегации (leaf). Модель относится к серии QFX5100, которая позиционируется как универсальный строительный блок для современных архитектур дата-центров, включая Spine-Leaf, EVPN-VXLAN и Virtual Chassis Fabric. Устройство обеспечивает низкую задержку (от 550 нс) и высокую производительность, работая под управлением операционной системы Junos OS.

Основные характеристики

• Тип: Управляемый L3-коммутатор для дата-центров
• Форм-фактор: 2U Rackmount (для 19" стойки)
• Порты: 96 × 1/10GbE SFP/SFP+ + 8 × 40GbE QSFP+ (совместимы с breakout-кабелями на 4×10GbE)
• Коммутационная способность: 2.56 Тбит/с
• Производительность пересылки пакетов: 1.44 млрд пакетов/с (Bpps)
• Таблица MAC-адресов: 288 000 записей
• Буфер пакетов: 12 МБ (общий)
• Jumbo Frame: до 9216 байт
• Охлаждение: "Back to front" (обратный) airflow, 2U шасси, горячая замена вентиляторов
• Блоки питания: 2 × 850 Вт, горячая замена, резервирование 1+1, 80 PLUS
• Типовое энергопотребление: 195 Вт (нагрузка), 263 Вт (макс.)
• Габариты (Ш×Г×В): 440.9 × 570 × 88 мм
• Вес: 14.74 кг
• Суффикс "AFI" в артикуле: Air Flow In (обратное направление потока воздуха)

Назначение

QFX5100-96S-AFI разработан для высокопроизводительных сетей дата-центров, требующих высокой плотности портов 10GbE и агрегации по 40GbE. Устройство идеально подходит для развертывания в качестве коммутатора доступа (leaf) в фабричных архитектурах Spine-Leaf, в решениях виртуализации сетей (EVPN-VXLAN) и в качестве узла в Virtual Chassis Fabric (VCF). Благодаря высокой плотности (96 портов 10GbE в 2U) и низкой задержке, он подходит для сред с интенсивными нагрузками.

Совместимость и сферы применения

Коммутатор работает под управлением Junos OS и совместим со всеми основными сетевыми протоколами и технологиями этрических фабрик. Основные сценарии использования:

• Центры обработки данных (ЦОД) — агрегирующие (leaf) коммутаторы для серверных стойк
• Сети хранения данных (Storage Networking) — поддержка FCoE и iSCSI
• Спин-лист архитектуры (Spine-Leaf Fabric) — в роли листа для высокоскоростного доступа серверов
• Фабрики виртуальных машин (VMware NSX и Contrail) — L2 Gateway для оверлейных сетей
• Провайдеры услуг и крупные корпоративные сети — высокая плотность портов и агрегация трафика

Возможности и функции

• Поддержка EVPN-VXLAN и VXLAN OVSDB — построение масштабируемых оверлейных сетей и интеграция с контроллерами SDN
• Технология Juniper Virtual Chassis Fabric (VCF) — объединение до 10 коммутаторов в единый логический домен с единой точкой управления
• Поддержка MPLS, LDP, RSVP-TE — для построения мультисервисных сетей операторского класса
• Непрерывная работа (High Availability) — поддержка GRES, NSR, NSB и ISSU для бесшовного обновления программного обеспечения и отказоустойчивости
• Автоматизация и программируемость — поддержка Python, Zero-Touch Provisioning (ZTP), Ansible, Puppet, Chef и REST API
• Insight Technology — мониторинг микровсплесков (microburst) и сбор "горячей" статистики для диагностики производительности
• Безопасность — поддержка ACL на входе и выходе, MACsec (опционально, требует лицензии), защита от DoS-атак
• Поддержка FCoE (Fibre Channel over Ethernet) и FC-BB-5/6 — конвергенция трафика хранения и данных в единой сети

Особенности

• Высокая плотность портов в форм-факторе 2U — 96 портов 10GbE SFP/SFP+ и 8 портов 40GbE QSFP+
• Технология Insight Technology — встроенные инструменты для обнаружения микровсплесков трафика, которые помогают выявлять причины простоя приложений
• Топологически-независимое обновление ПО (TISSU) — технология, позволяющая обновлять версию Junos OS без остановки сервисов и изменения топологии сети
• Поддержка Breakout-кабелей — порты QSFP+ могут работать как 4 независимых порта 10GbE, что увеличивает общую возможную плотность до 128 портов 10GbE
• Операционная система Junos OS — единая модульная ОС, обеспечивающая единообразие управления и конфигурации на всех устройствах Juniper
• Низкая задержка (Low Latency) — задержка коммутации для пакетов 10GbE составляет от 550 нс, что критично для высокочастотной торговли и HPC
• Раздельные плоскости данных и управления — защита управления и устойчивость при высоких нагрузках
• Гибридная обратимость вентиляторов — суффикс AFI означает направление потока воздуха от портов к блокам питания (обратный), что подходит для стандартных дата-центров с горячими и холодными коридорами

Технические характеристики

Аппаратная платформа

• Процессор: Intel 1.5 ГГц, 2 ядра
• Оперативная память: 8 ГБ
• Flash-память: 32 ГБ SSD (для хранения логов и конфигураций)
• Тип: Фиксированная конфигурация портов

Порты и интерфейсы

• 96 × 10GBase-X SFP+ (совместимы с 1GbE SFP)
• 8 × 40Gbit LAN QSFP+ (совместимы с breakout на 4×10GbE)
• 1 × консольный порт (RJ-45)
• 1 × порт управления (RJ-45, 10/100/1000)
• 1 × порт управления SFP (для выделенного канала управления)
• 1 × порт USB (для загрузки образов и работы с внешними накопителями)

Производительность и коммутация

• Коммутационная способность: 2.56 Тбит/с
• Производительность пересылки пакетов: 1.44 Bpps (миллиарда пакетов в секунду)
• Таблица MAC-адресов: 288 000 записей
• Буфер пакетов: 12 МБ
• Jumbo Frame: до 9216 байт
• Метод коммутации: Store-and-forward и Cut-through (с низкой задержкой)
• Задержка (10GbE): от 550 нс

Таблицы маршрутизации и адресации

• IPv4 маршруты (Unicast): 128 000
• IPv4 маршруты (Multicast): 104 000
• IPv6 маршруты (Unicast): 64 000
• IPv6 маршруты (Multicast): 52 000
• ARP-записи: 48 000
• Количество VLAN: 4091
• Количество виртуальных интерфейсов (VLAN): 4091

Функции уровня L2

• VLAN: 802.1Q Tag VLAN, Private VLAN, Q-in-Q
• Link Aggregation: 802.3ad (LACP), до 128 групп, до 16 портов в группе
• Spanning Tree: STP (802.1D), RSTP (802.1w), MSTP (802.1s), VSTP
• Port Mirroring: портовое зеркалирование и удаленное зеркалирование (RSPAN)
• IGMP Snooping: v1/v2/v3, до 8000 групп
• MLD Snooping: v1/v2
• FCoE (Fibre Channel over Ethernet) — поддержка стандартов FC-BB-5, FC-BB-6

Функции уровня L3

• Протоколы маршрутизации: OSPF, OSPFv3, RIP, RIPng, BGP, BGP4+, IS-IS, PIM-SM, MSDP
• HA и отказоустойчивость: VRRP, GRES (Graceful Route Engine Switchover), NSR (Non-Stop Routing), NSB (Non-Stop Bridging), ISSU
• MPLS: LDP, RSVP-TE, MPLS VPN, MPLS L2VPN, VPWS, VPLS
• Политики маршрутизации: ECMP, PBR (Policy-Based Routing)

Оверлейные сети и фабрики

• VXLAN: L2 Gateway, EVPN-VXLAN, OVSDB
• Virtual Chassis Fabric (VCF): объединение до 10 коммутаторов
• Интеграция с SDN: Contrail Networking, VMware NSX

Качество обслуживания (QoS)

• 8 очередей на порт
• Механизмы обработки: Strict Priority (SP), Shaped Deficit Weighted Round-Robin (SDWRR)
• Приоритезация на основе: 802.1p, DSCP, IP-адреса, порта TCP/UDP
• Полисинг (Rate Limiting): входящий и исходящий
• Контроль перегрузок: WRED (Weighted Random Early Detection)

Безопасность и управление доступом

• Аутентификация: 802.1X, RADIUS, TACACS+
• ACL: портовые ACL, VLAN ACL, маршрутные ACL (до 1500 правил)
• MACsec: поддержка (требует лицензии)
• DHCP Snooping, Dynamic ARP Inspection (DAI), IP Source Guard
• Защита от DoS-атак, MAC-фильтрация, ограничение на количество MAC-адресов на порту
• Управление шифрованием: SSHv2, SNMPv3, HTTPS

Управление и мониторинг

• Интерфейсы управления: Junos OS CLI, Web GUI (J-Web), NETCONF, XML API, REST API
• Протоколы управления: SNMP v1/v2c/v3, RMON, sFlow (поддержка до 8000 потоков)
• Автоматизация: Python, Zero-Touch Provisioning (ZTP), Ansible, Puppet, Chef
• Диагностика: Insight Technology (микровсплески), мониторинг "горячих" точек, мониторинг очередей
• Обновление ПО: ISSU (In-Service Software Upgrade)

Питание и охлаждение

• Блоки питания: 2 × 850 Вт, горячая замена, резервирование 1+1
• Сертификация: 80 PLUS
• Энергопотребление (типовое): 195 Вт
• Энергопотребление (макс.): 263 Вт
• Тип охлаждения: "Back to Front" (AFI — Air Flow In)
• Вентиляторы: горячезаменяемые (N+1 резервирование, в зависимости от конфигурации)

Физические параметры и условия эксплуатации

• Форм-фактор: 2U, монтаж в 19" стойку
• Габариты (Ш×Г×В): 440.9 × 570 × 88 мм
• Вес: 14.74 кг
• Рабочая температура: 0…+40 °C
• Температура хранения: -40…+70 °C
• Влажность при эксплуатации: 5–90% (без конденсации)
• Стандарты: NEBS Level 3, VCCI Class A, FCC Class A, CE, RoHS, REACH, WEEE

Комплектация и опции

Стандартная комплектация Juniper QFX5100-96S-AFI включает: коммутатор в сборе, 2 блока питания 850 Вт (установлены), 3 или 4 вентилятора (AFI airflow), переднюю защитную панель (Bezel), консольный кабель (RJ-45 to DB9), руководство по установке. Трансиверы SFP/SFP+/QSFP+ и оптические кабели приобретаются отдельно.

Дополнительные опции и аксессуары:

• Лицензии Junos OS: Advanced Feature License (AFL) для расширенной маршрутизации, AFC для VXLAN и EVPN, MACsec
• Комплект для монтажа в стойку (Rack Mount Kit) — входит в стандартную поставку, но для некоторых стоек требуются дополнительные адаптеры
• Трансиверы: QFX-SFP-10GE-SR, SFP-10G-SR, QSFP-40G-SR4, QSFP-40G-LR4, а также медные DAC-кабели для соединения устройств на короткие расстояния
• Программное обеспечение: Junos Space Network Management для централизованного управления, Contrail Networking для SDN
• Сервисная поддержка: Juniper Care (Next Day, 24x7) [webpage 3][webpage 6][citation:9]

Где применяется Juniper QFX5100-96S-AFI

• Центры обработки данных (ЦОД) — агрегация трафика от серверов с 10GbE и подключение к ядру 40GbE
• Спин-лист (Spine-Leaf) архитектуры — в качестве листового коммутатора для высокоплотного доступа
• Фабрики виртуальных машин (VMware NSX, Contrail) — L2-шлюз для оверлейных сетей
• Высокопроизводительные вычисления (HPC) — обеспечение кластерной связи с низкой задержкой
• Сети хранения данных (SAN) — транспортировка трафика FCoE для конвергированных сетей
• Крупные корпоративные сети и провайдеры услуг — агрегация магистральных каналов и плотная установка оборудования в стойках

Почему стоит выбрать Juniper QFX5100-96S-AFI

• Высокая плотность портов 10GbE — 96 портов в 2U корпусе
• Огромные таблицы MAC и маршрутов (288k MAC, 128k IPv4)
• Технология Virtual Chassis Fabric — объединение до 10 коммутаторов для упрощения управления
• Поддержка технологий SDN: VXLAN, EVPN, OVSDB и интеграция с NSX
• Автоматизация и программируемость — Ansible, Python, ZTP, Puppet
• Надёжность (HA): GRES, NSR, ISSU — прерывание сервиса только при необходимости критических обновлений
• Мониторинг производительности в реальном времени — встроенная система микровсплесков и статистики
• Гибкость физических интерфейсов — порты 40G QSFP+ с поддержкой breakout-кабелей
• Универсальность использования: от классических L2/L3 сетей до VXLAN-фабрик и MPLS
