Коммутатор Juniper EX3300-48T-BF – управляемый Gigabit Ethernet свитч для ЦОД и корпоративных сетей

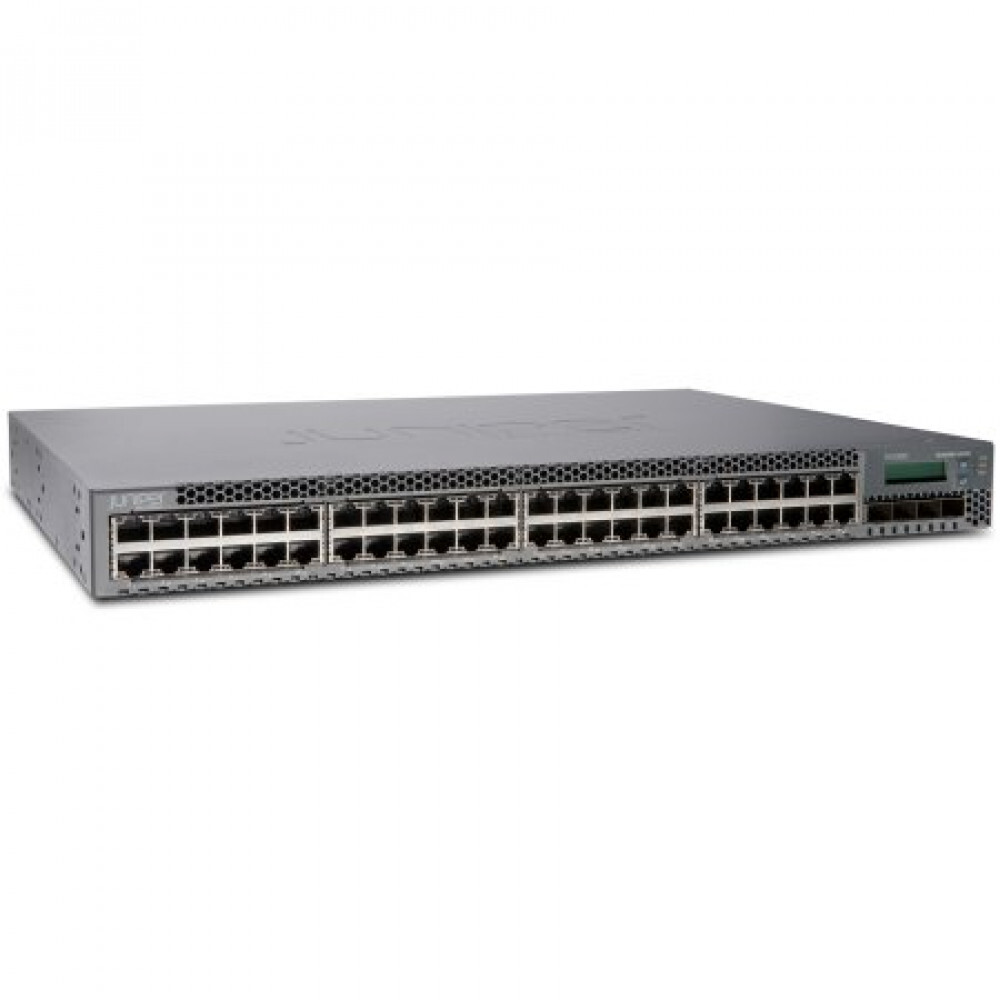

Juniper EX3300-48T-BF – это управляемый коммутатор уровня L2/L3 доступа, выполненный в форм-факторе 1U и предназначенный для корпоративных сетей и небольших дата-центров. Модель оснащена 48 портами 10/100/1000Base-T и 4 универсальными портами SFP/SFP+ для аплинка на скорости 1 или 10 Гбит/с. Ключевая особенность версии "BF" – направление воздушного потока "Back-to-Front" (сзади-наперед), что оптимизирует охлаждение в стойках с организацией холодных коридоров.
Основные характеристики
- Порты доступа: 48 × 10/100/1000Base-T (Gigabit Ethernet)
- Аплинк порты: 4 × SFP/SFP+ (поддержка 1 Гбит/с и 10 Гбит/с)
- Форм-фактор: 1U, 19" стойка
- Тип охлаждения: Back-to-Front (сзади-наперед)
- Пропускная способность: 176 Гбит/с (скорость коммутации)
- Скорость передачи пакетов: 130 Mpps (миллионов пакетов в секунду)
- Таблица MAC-адресов: 16 000 записей
- Процессор: 1 ГГц
- Память: 1 ГБ ОЗУ, 1 ГБ флеш-памяти
- Энергопотребление: 76–100 Вт
- Размеры (Ш × Г × В): 437 × 310 × 44 мм
- Вес: 4.9 кг
Назначение и сценарии использования
Juniper EX3300-48T-BF создан для работы на уровне доступа в сетях предприятий среднего и крупного бизнеса. Версия BF предназначена для установки в стойках ЦОД с организацией холодных коридоров (Cold Aisle Containment). Основные сценарии использования включают:
- Сети доступа в корпоративных кампусах: подключение рабочих станций, IP-телефонов и камер видеонаблюдения
- Агрегация в дата-центрах: подключение серверов к сети на скорости 1 Гбит/с с аплинком на 10 Гбит/с
- Стек технологий Virtual Chassis: объединение до 10 коммутаторов EX3300 в единый логический стек (через аплинк порты) для упрощения управления и обеспечения отказоустойчивости
- Организация сетей VoWLAN и унифицированных коммуникаций: поддержка QoS и PoE (требуется отдельная модель EX3300-48P, в данной модели PoE отсутствует)
Ключевые особенности
Технология Virtual Chassis
Коммутаторы серии EX3300 поддерживают технологию Virtual Chassis, позволяющую объединять до 10 устройств (или до 6 при работе в смешанном стеке) в единый логический коммутатор. Управление стеком осуществляется через единый IP-адрес, а порты всех устройств работают как единая коммутационная матрица. Это обеспечивает:
- Упрощение администрирования – единая конфигурация для всего стека
- Повышенную отказоустойчивость – при выходе из строя одного коммутатора остальные продолжают работу
- Увеличение пропускной способности – объединение каналов между коммутаторами
Топология охлаждения Back-to-Front (версия BF)
Модель EX3300-48T-BF отличается направлением воздушного потока "сзади-наперед". В стандартных серверных стойках холодный воздух подается в переднюю часть, а горячий отводится сзади ("spine-leaf" архитектуры ЦОД). Коммутаторы с обратным потоком воздуха (Back-to-Front) забирают холодный воздух с задней стороны стойки и выбрасывают горячий в переднюю (горячий коридор). Такое решение оптимизирует охлаждение в ЦОД, где преобладает оборудование с направлением Front-to-Back (серверы, СХД).
Операционная система Junos OS
Коммутатор работает под управлением Junos OS – единой модульной операционной системы Juniper Networks. Junos OS обеспечивает:
- Единый синтаксис CLI и конфигураций на всех устройствах Juniper
- Высокую стабильность и предсказуемость работы
- Возможность автоматизации через скрипты (Junos OS commit scripts, op scripts) и инструменты автоматизации (Ansible, Salt, Puppet)
- Поддержку протоколов маршрутизации OSPF, BGP, IS-IS (расширенная лицензия)
Безопасность и управление
- Поддержка ACL для фильтрации трафика на уровнях L2–L4
- Аутентификация 802.1X для контроля доступа к портам
- Защита от DoS-атак (классификация трафика, ограничение скорости)
- Поддержка SNMP v1/v2c/v3 для интеграции с системами мониторинга (Zabbix, PRTG, Nagios)
- Веб-интерфейс для начальной настройки (J-Web)
Опции лицензирования
Для базовой L2-коммутации и статической маршрутизации дополнительных лицензий не требуется. Для использования динамических протоколов маршрутизации (OSPF, BGP, IS-IS) и расширенных функций безопасности необходима лицензия Enhanced Feature License. Для модели EX3300-48T-BF лицензирование привязано к серийному номеру устройства.
Технические характеристики
Интерфейсы и производительность
- Порты доступа: 48 × 10/100/1000Base-T (Auto-MDI/MDIX)
- Порты аплинк: 4 × SFP/SFP+ (совместимые с 1G и 10G оптикой и DAC-кабелями)
- Консольный порт: RJ-45 (RS-232)
- Порт управления: 1 × 10/100/1000Base-T (выделенный)
- Пропускная способность: 176 Гбит/с
- Скорость передачи пакетов: 130 Mpps
Полнота функций L2/L3
- Уровень 2: VLAN (до 4096), STP/RSTP/MSTP, LACP, Link Aggregation (до 8 портов в группе), IGMP Snooping, LLDP
- Уровень 3 (базовый): статическая маршрутизация IPv4/IPv6
- Уровень 3 (расширенный, по лицензии): OSPFv2/v3, BGP, IS-IS, RIP, VRRP, PIM SM (мультикаст)
Физические параметры и условия эксплуатации
- Размеры (Ш × Г × В): 437 × 310 × 44 мм
- Вес: 4.9 кг
- Рабочая температура: 0°C – 45°C
- Относительная влажность: 10% – 85% (без конденсации)
- Энергопотребление: 76 Вт (среднее), 100 Вт (максимальное)
- Входное напряжение: 100–240 В AC, 50/60 Гц
- Охлаждение: 2 вентилятора с автоконтролем скорости, направление потока Back-to-Front
Статус поддержки производителем (End-of-Life)
Серия коммутаторов Juniper EX3300 официально снята с производства (End-of-Life, EOL). Ключевые даты:
- Дата окончания продаж: 30 сентября 2021 г.
- Дата окончания разработки ПО: 30 июня 2024 г.
- Дата окончания технической поддержки (End-of-Service Life, EOSL): 30 июня 2024 г.
После 30 июня 2024 года Juniper Networks не оказывает техническую поддержку, не выпускает обновления прошивок (Junos OS) и исправления безопасности для данной модели. Рекомендуется рассматривать использование EX3300 только в некритичных сегментах сети или планировать замену на актуальные модели (например, EX2300, EX3400, EX4100).
Отличия модификаций серии EX3300
В линейке EX3300 представлены несколько моделей, различающихся количеством портов, поддержкой PoE и направлением потока воздуха:
- EX3300-24T: 24 порта 10/100/1000Base-T, без PoE, охлаждение Front-to-Back
- EX3300-24P: 24 порта 10/100/1000Base-T, с PoE/PoE+, охлаждение Front-to-Back
- EX3300-48T: 48 портов 10/100/1000Base-T, без PoE, охлаждение Front-to-Back
- EX3300-48T-BF: 48 портов, без PoE, охлаждение Back-to-Front (для ЦОД)
- EX3300-48P: 48 портов, с PoE/PoE+, охлаждение Front-to-Back
Почему стоит выбрать Juniper EX3300-48T-BF
- Оптимизированное охлаждение для ЦОД: Версия BF идеально подходит для установки в стойки с холодными коридорами, где преобладает оборудование с направлением потока Front-to-Back
- Надёжная и стабильная Junos OS: Единая ОС для всех устройств Juniper упрощает администрирование и обеспечивает предсказуемую работу
- Гибкая маршрутизация: Возможность использования OSPF/BGP (с лицензией) позволяет строить распределённые сети без покупки дополнительного маршрутизатора
- Технология Virtual Chassis: Объединение до 10 коммутаторов в стек упрощает управление, увеличивает пропускную способность и обеспечивает отказоустойчивость
Часто задаваемые вопросы
E-E-A-T и B2B-релевантность
Juniper EX3300-48T-BF — это проверенное временем решение для сетей доступа корпоративного уровня. Juniper Networks — признанный мировой лидер в области сетевого оборудования с собственными R&D-центрам и развитой сервисной сетью. Серия EX3300 в своё время получила признание за сочетание производительности и функциональности, соответствуя стандартам безопасности (NEBS, ETSI) и экологичности (RoHS).
Ключевые аспекты для B2B-клиентов:
- Статус оборудования: Модель снята с производства и находится в статусе End-of-Service Life. Juniper не рекомендует использовать это оборудование в новых проектах, а для существующих парков рекомендует планировать миграцию на актуальные модели (например, EX2300-48T с возможностью апгрейда до 5-летней поддержки).
- Юридическая значимость для закупок: Для тендеров по 44-ФЗ и 223-ФЗ приобретение EX3300-48T-BF может быть ограничено, так как производитель не гарантирует долгосрочную поддержку (EOSL наступил). Рекомендуется включать в тендерную документацию требование к оставшемуся сроку поддержки производителя.
- Поддержка и запасные части: После EOSL официальные поставки запасных частей и расширенные сервисные контракты (J-Care) не продлеваются. Поддержку можно получить через сторонние организации, но без гарантии от производителя.
- Совместимость и актуальность ПО: Последняя стабильная версия Junos OS для EX3300 — Junos 15.1R7 (возможны более поздние, но уже не поддерживаемые). Эта версия не включает многие современные функции безопасности, поддержку TLS 1.3, новые протоколы маршрутизации, а также несовместима с новыми версиями систем автономного мониторинга (например, с Juniper Paragon Insights).
Juniper EX3300-48T-BF — это надёжное, но устаревшее оборудование, которое ещё можно использовать в изолированных, некритичных сегментах сети или для обучения. Для построения новых сетей доступа следует рассматривать актуальные модели серий EX2300 (для небольших сетей) или EX3400/EX4300 (для средних и крупных сетей).
