Ubiquiti USW-PRO-24

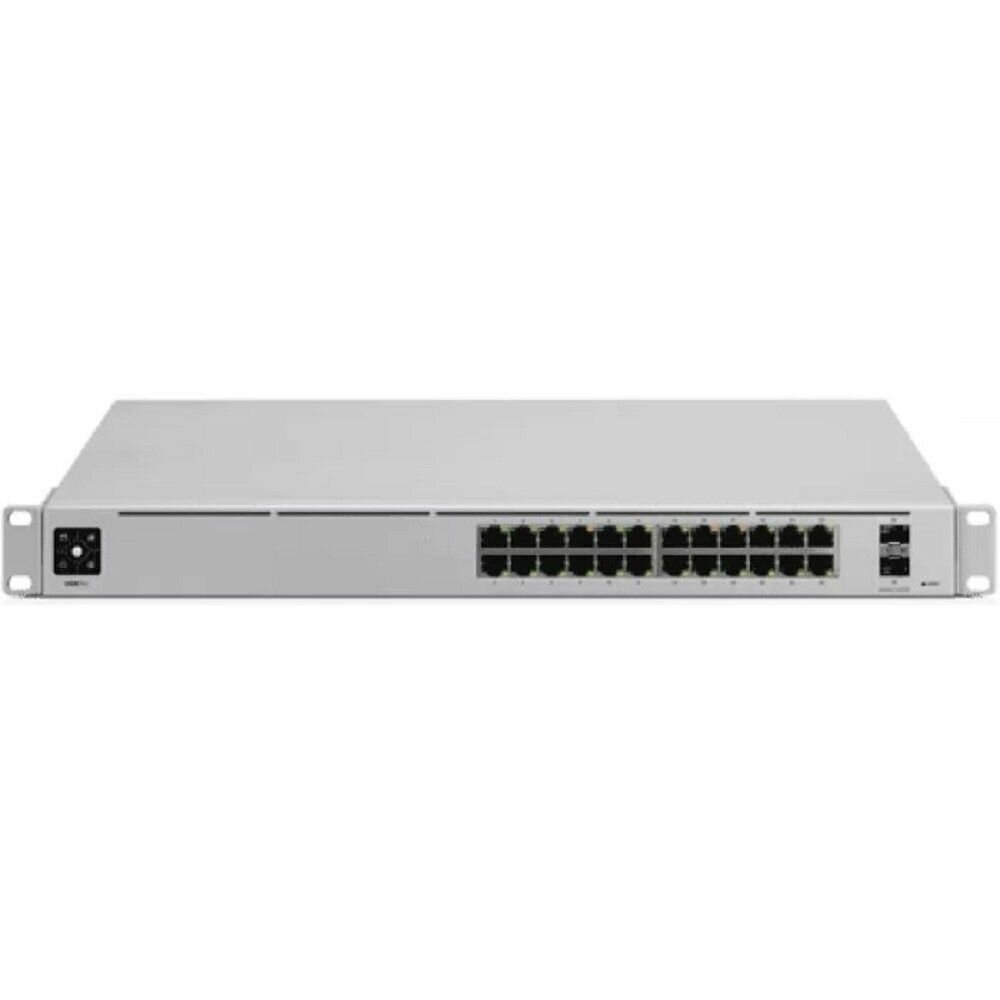

Коммутатор Ubiquiti UniFi Switch Pro 24 (USW-Pro-24) — профессиональное управляемое решение для корпоративных сетей

Ubiquiti UniFi Switch Pro 24 — это полностью управляемый коммутатор уровня L2/L3, предназначенный для развертывания в корпоративных сетях, центрах обработки данных и на объектах с высокими требованиями к производительности и надежности. Устройство доступно в двух версиях: базовая модель USW-Pro-24 без поддержки PoE и модель USW-Pro-24-POE с мощным питанием по Ethernet. Обе модели обеспечивают высокую плотность портов и гибкость настройки благодаря интеграции с экосистемой UniFi Network Application и контроллером UniFi [citation:5].

Основные характеристики (USW-Pro-24-POE)

• Тип: Управляемый коммутатор уровня доступа (Access Layer Switch) [10].
• Форм-фактор: 1U стоечный (Rackmount), монтаж в 19-дюймовую стойку [4].
• Порты: 24 x Gigabit Ethernet RJ-45 [4].
• PoE порты:
  • 16 портов 802.3af/at PoE+ (до 32 Вт на порт) [4].
  • 8 портов 802.3bt PoE++ (до 64 Вт на порт) [4].
• Аплинки: 2 x 10G SFP+ (1G/10G) [3].
• Общая мощность PoE: 400 Вт [2].
• Пропускная способность (non-blocking): 44 Гбит/с [2].
• Скорость коммутации: 88 Гбит/с [2].
• Скорость передачи пакетов: 65,47 млн пакетов в секунду (Mpps) [2].
• Дисплей: 1.3-дюймовый сенсорный ЖК-экран для мониторинга состояния [4].
• Управление: UniFi Network Controller (веб-интерфейс и мобильное приложение) [4].
• Габариты (Ш x Г x В): 442,4 x 285,4 x 43,7 мм [4].
• Вес (USW-Pro-24-POE): 4,3 кг [4].
• Вес (USW-Pro-24): 3,5 кг [3].
• Гарантия: 1 год (стандартная) [1].

Технические параметры

Порты и питание

• Модель USW-Pro-24-POE:
  • Порты 1-16: PoE+ (802.3af/at) — до 32 Вт на порт [4].
  • Порты 17-24: PoE++ (802.3bt) — до 64 Вт на порт [4].
  • Общая мощность PoE: 400 Вт [2].
  • Максимальное энергопотребление (без PoE): 50 Вт [4].
  • Максимальное энергопотребление (с PoE): 450 Вт [2].
  • Блок питания: встроенный, 450 Вт [4].
  • Резервирование питания: USP RPS (SmartPower Redundant Power System) через DC вход [4].
• Модель USW-Pro-24 (без PoE):
  • Блок питания: встроенный, 36 Вт [3].
  • Максимальное энергопотребление: 30 Вт [3].

Параметры производительности

• Таблица MAC-адресов: 16 000 записей [2].
• Буфер пакетов: 2 МБ [2].
• Количество VLAN: 1000 [2].
• Таблица ARP: 768 записей [2].
• Маршруты IPv4: 64 [2].
• Списки контроля доступа (ACL): 128 (IPv4), 128 (MAC) [2].

Эксплуатационные характеристики

• Уровень шума (USW-Pro-24-POE):
  • 25% нагрузки PoE, 25°C: 0,9 дБ [4].
  • 50% нагрузки PoE, 25°C: 7,3 дБ [4].
  • 100% нагрузки PoE, 40°C: 18,8 дБ [4].
• Рабочая температура (USW-Pro-24-POE): от -5 до +40 °C [4].
• Рабочая температура (USW-Pro-24): от -5 до +45 °C [3].
• Относительная влажность: 10–90% (без конденсации) [4].
• Сертификация: CE, FCC, IC [4].

Функции и возможности

Поддержка PoE

Модель USW-Pro-24-POE поддерживает стандарты PoE+, PoE++ и полностью совместима с устройствами UniFi (точки доступа, камеры, телефоны), а также с оборудованием других производителей. Это позволяет питать до 16 устройств стандарта PoE+ (до 30 Вт) и до 8 устройств стандарта PoE++ (до 60 Вт), включая камеры PTZ, точки доступа Wi-Fi 6E и другие энергоемкие устройства, без необходимости использования отдельных инжекторов питания [1]. Общий бюджет PoE составляет 400 Вт, что достаточно для питания 16 портов при максимальной мощности [2]. Для повышения отказоустойчивости предусмотрено резервирование питания через UniFi SmartPower RPS (USP RPS), которое подключается через DC вход [4].

Сетевые функции L2/L3

Коммутатор поддерживает полный набор функций уровня 2 (L2) и ряд функций уровня 3 (L3), что делает его идеальным для развертывания в качестве коммутатора доступа (access layer switch) в корпоративных сетях [10]. Ключевые функции:

• Маршрутизация между VLAN (Inter-VLAN Routing): Позволяет организовать связь между различными виртуальными сетями без использования отдельного маршрутизатора [2].
• Статическая маршрутизация: Поддержка статических маршрутов для гибкого управления трафиком в сложных сетях [2].
• DHCP-сервер: Возможность назначения IP-адресов устройствам в локальной сети непосредственно с коммутатора [2].
• VLAN (802.1Q): Сегментация сети для повышения безопасности и оптимизации трафика [2].
• Агрегирование каналов (LACP): Объединение нескольких физических портов в один логический канал для увеличения пропускной способности и отказоустойчивости [2].
• Аутентификация 802.1X: Контроль доступа к сети на основе учетных данных пользователей или устройств [2].
• Списки контроля доступа (ACL): Фильтрация трафика на основе IP-адресов, MAC-адресов и портов [2].
• Jumbo Frames: Поддержка кадров до 9000 байт для повышения эффективности передачи больших объемов данных [2].
• STP / RSTP: Протоколы защиты от петель в сети [2].
• IGMP Snooping: Оптимизация многоадресного трафика [2].

Порты 10G SFP+

Два порта SFP+ поддерживают скорости 1 Гбит/с и 10 Гбит/с, обеспечивая высокоскоростные аплинки к магистральным коммутаторам, серверам или системам хранения данных (NAS) [4]. Возможно использование различных типов модулей SFP+ (Single-Mode, Multi-Mode, DAC), что обеспечивает гибкость в построении сетевой архитектуры [1].

Управление и мониторинг

Коммутатор полностью управляется через UniFi Network Controller (бесплатное программное обеспечение, доступное для Windows, macOS и Linux) или мобильное приложение UniFi Network [4]. Контроллер предоставляет единый веб-интерфейс для управления всеми устройствами UniFi в сети, включая маршрутизаторы, коммутаторы и точки доступа. Поддерживается удаленное управление через UniFi Cloud (облачный контроллер), а также интеграция с RADIUS-серверами для аутентификации [2]. Встроенный 1.3-дюймовый сенсорный ЖК-экран отображает статус устройства и позволяет выполнять базовые операции (например, поиск устройства) непосредственно на коммутаторе [4].

Конструкция и охлаждение

Коммутатор выполнен в прочном металлическом корпусе из стали SGCC и предназначен для монтажа в стандартную 19-дюймовую стойку (высота 1U) [2]. Система охлаждения USW-Pro-24-POE включает интеллектуальные вентиляторы, которые регулируют скорость вращения в зависимости от нагрузки и температуры, обеспечивая практически бесшумную работу при частичной нагрузке PoE (уровень шума 0,9 дБ при 25% нагрузки и комнатной температуре) [4]. При полной нагрузке и повышенной температуре уровень шума достигает 18,8 дБ, что все равно остается ниже уровня фонового шума в большинстве серверных комнат [4]. Базовая модель USW-Pro-24 (без PoE) имеет пассивное охлаждение и не содержит вентиляторов, что делает ее полностью бесшумной [3].

Применение

• Корпоративные сети и офисы среднего размера: В качестве коммутатора уровня доступа (access switch) для подключения рабочих станций, IP-телефонов, точек доступа Wi-Fi 6 и систем видеонаблюдения [1].
• Центры обработки данных (ЦОД): В качестве коммутатора Top-of-Rack (ToR) для подключения серверов и систем хранения данных с использованием 10G аплинков [5].
• Учреждения образования и медицины: Для построения сегментированных сетей с различными уровнями доступа (администрация, студенты/пациенты, гости) и приоритизацией критичного трафика [1].
• Системы видеонаблюдения (CCTV): Питание и подключение до 16 IP-камер с поддержкой PoE+ и до 8 камер с поддержкой PoE++ (включая мощные PTZ-камеры) с общим бюджетом 400 Вт [2].
• Гостиничный бизнес: Сегментация сети для гостей, администрации и систем безопасности с использованием VLAN и QoS [5].

Отличия версий USW-Pro-24 и USW-Pro-24-POE

Основное различие между двумя моделями заключается в поддержке PoE и мощности блока питания:

• USW-Pro-24: Не поддерживает PoE. Встроенный блок питания мощностью 36 Вт, максимальное энергопотребление 30 Вт. Полностью пассивное охлаждение (без вентиляторов). Подходит для сред, где питание устройств не требуется, а важна абсолютная бесшумность [3].
• USW-Pro-24-POE: Поддерживает PoE+ (16 портов) и PoE++ (8 портов) с общим бюджетом 400 Вт. Встроенный блок питания мощностью 450 Вт, максимальное энергопотребление 450 Вт (с учетом PoE). Оснащен активной системой охлаждения с регулируемыми вентиляторами. Поддерживает резервирование питания через USP RPS [4].

Важные замечания по эксплуатации

• Совместимость с контроллером: Для полноценного управления коммутатором требуется UniFi Network Controller версии 5.10.5 или новее [4].
• Охлаждение: При полной нагрузке PoE (400 Вт) и высокой температуре окружающей среды (40°C) вентиляторы работают на полную мощность, создавая уровень шума до 18,8 дБ. Коммутатор рекомендуется размещать в серверных комнатах или специально оборудованных помещениях, а не в открытых офисах [4].
• Резервирование питания: Для организации резервирования питания (RPS) требуется приобретение отдельного устройства UniFi SmartPower RPS (USP-RPS) и специального кабеля USP Cable (не входят в комплект) [4].
• Подключение к сети: Для первоначальной настройки коммутатор необходимо подключить к сети, где запущен UniFi Network Controller. Устройство автоматически обнаруживается контроллером и требует выполнения процедуры принятия (adoption) [4].
• Совместимость с ПО: Коммутатор совместим с операционными системами Linux, Mac OS X и Microsoft Windows 7/8/10. Для работы контроллера требуется Java Runtime Environment 1.6 (рекомендуется 1.8 или новее) [4].
