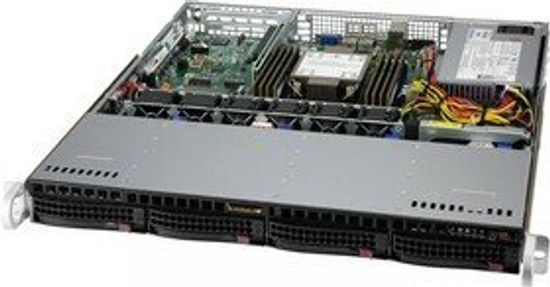

SuperMicro SYS-511R-M, Серверная платформа

Серверная платформа Supermicro SuperServer SYS-511R-M: Современное 1U решение для периферийных вычислений

Supermicro SuperServer SYS-511R-M — это современная 1U стоечная платформа (barebone), разработанная для широкого спектра задач: от веб-хостинга и периферийных вычислений до небольших систем хранения данных (СХД) и сетевых приложений [1][5]. Модель построена на базе однопроцессорной архитектуры Intel Xeon E-2400 (Socket LGA1700) и предлагает оптимальный баланс производительности, энергоэффективности и стоимости для малого и среднего бизнеса [2][4].

Ключевое преимущество: Платформа сочетает в себе поддержку новейших технологий PCIe 5.0 и DDR5, высокую плотность хранения (4 отсека 3.5" с горячей заменой) и компактный 1U корпус глубиной всего 507 мм, что делает её идеальной для установки в неглубокие телекоммуникационные стойки [1][5].

Основные характеристики платформы

• Форм-фактор: Стоечный (Rack), 1U [1][2].
• Процессор: 1 x сокет LGA1700, поддержка Intel Xeon E-2400 серии (включая Intel Xeon 6300), TDP до 95 Вт [1][2].
• Чипсет: Intel C266 [1][2].
• Оперативная память: 4 слота DDR5 ECC UDIMM, максимальный объем до 128 ГБ, частота до 4400 МГц [1][4].
• Дисковая подсистема: 4 отсека 3.5" с поддержкой горячей замены (SATA по умолчанию, опционально SAS) + 2 слота M.2 (NVMe PCIe 4.0) [1][2].
• Слоты расширения PCIe 5.0: До 2 слотов (конфигурация зависит от райзер-карты: 1 x PCIe 5.0 x16 FHHL или 2 x PCIe 5.0 x8) [1][2].
• Сетевые интерфейсы: 2 x 1GbE RJ-45 (Intel I210), 1 x выделенный порт управления IPMI [1][5].
• Блоки питания: 2 x 600 Вт (1+1), горячезаменяемые, 80 PLUS Titanium (КПД до 96%) [1][4].
• Охлаждение: 4 вентилятора 40x40x28 мм с ШИМ-управлением [1].
• Управление: ASPEED AST2600 BMC, IPMI 2.0, KVM-over-LAN, Redfish API [1][5].
• Габариты (Ш x Г x В): 437 x 507 x 43 мм [1][4].
• Вес нетто: 8 кг [1][4].
• Гарантия: Зависит от поставщика (производитель Supermicro) [1].

Назначение и ключевые особенности

Платформа Supermicro SYS-511R-M разработана для выполнения широкого спектра корпоративных задач, требующих компактного размещения, надежности и современных технологий. Система идеально подходит для:

• Веб-хостинга и облачных вычислений начального уровня: Высокая производительность на ватт и поддержка до 128 ГБ DDR5 [5].
• Периферийных вычислений (Edge Computing): Компактный 1U корпус глубиной всего 507 мм [1].
• Файловых серверов и NAS: 4 отсека 3.5" с поддержкой горячей замены и 2 слота M.2 для быстрого кэша [1][4].
• Сетевых шлюзов и маршрутизаторов: Два порта 1GbE Intel I210 с поддержкой группировки (Teaming) [1].
• Небольших систем хранения данных (СХД): Поддержка SAS-дисков с опциональным контроллером и аппаратный RAID [1].

Процессоры Intel Xeon E-2400 (Raptor Lake)

• Поддержка процессоров Intel Xeon E-2400 серии (включая Intel Xeon 6300) с количеством ядер до 8 и частотой до 5.6 ГГц [1][5].
• Максимальный TDP процессора — 95 Вт [1][5].
• Поддержка Intel Turbo Boost Technology и Hyper-Threading для многозадачных нагрузок [5].
• Техпроцесс Intel 7 (10 нм Enhanced) .
• Важно: Процессор не входит в комплект поставки и приобретается отдельно [1].

Оперативная память DDR5 ECC UDIMM

• 4 слота DDR5 с поддержкой ECC UDIMM (Unbuffered) [1][4].
• Максимальный объем до 128 ГБ (4 x 32 ГБ) [1][4].
• Поддерживаемая частота: до 4400 МГц [1][4].
• Поддержка ECC для защиты данных от ошибок памяти [4].
• Важно: Используются только модули UDIMM, RDIMM не поддерживаются [1].
• Память приобретается отдельно и не входит в комплект поставки [1].

Гибкая дисковая подсистема

• 4 передних отсека 3.5" с поддержкой горячей замены (Hot Swap) [1][2].
• Поддерживаемые интерфейсы: SATA 6 Гбит/с (по умолчанию), SAS 12 Гбит/с (с опциональным контроллером) [1][4].
• Backplane: BPN-SAS3-815TQ (1U, 4 порта, 12 Гбит/с) [1].
• 2 слота M.2 (2280/22110) с поддержкой PCIe 4.0 x4 для NVMe SSD [1][5].
• Важно: Для работы SAS-накопителей требуется установка опционального контроллера (например, AOC-S3908L-H8iR-16DD или AOC-S3808L-L8IT) [1].
• Важно: Накопители приобретаются отдельно и не входят в комплект поставки [1].

Слоты расширения PCIe 5.0

• Конфигурация по умолчанию: 1 x PCIe 5.0 x8 FHHL + 1 x PCIe 5.0 x8 LP [1][2].
• Опциональная конфигурация (Option A): 1 x PCIe 5.0 x16 FHHL [1][2].
• Важно: Для изменения конфигурации требуется замена райзер-карты (RSC-SR-68G5 в комплекте) [1].
• Возможность установки высокоскоростных сетевых адаптеров (10GbE/25GbE) или RAID-контроллеров [5].

Сетевые возможности

• 2 x 1GbE RJ-45 на базе контроллера Intel I210-AT [1][5].
• Выделенный порт управления 1GbE IPMI (совмещен с LAN портом 1) [1].
• ASPEED AST2600 BMC: Удаленное управление с поддержкой IPMI 2.0, KVM-over-LAN, HTML5 iKVM и Redfish API [1][5].
• Лицензия SFT-OOB-LIC: Включена в комплект поставки для управления BIOS [1].

Безопасность корпоративного уровня

• Silicon Root of Trust (аппаратный корень доверия): Соответствие NIST SP 800-193, защита от атак на уровне прошивки [1][2].
• TPM 2.0: Аппаратное шифрование и защита ключей (опционально) [1][2].
• Криптографически подписанная прошивка: Защита от несанкционированных изменений [1].
• Secure Boot: Защита от запуска несанкционированного ПО [1].
• System Lockdown: Блокировка конфигурации сервера [1].

Энергопитание и охлаждение

• 2 x 600 Вт (1+1) резервируемые блоки питания с сертификатом 80 PLUS Titanium (КПД до 96%) [1][4].
• Горячезаменяемые блоки питания [1].
• 4 вентилятора 40x40x28 мм с ШИМ-управлением (22,500 RPM) [1].
• Опциональная установка 2 дополнительных вентиляторов для охлаждения карт расширения (AOC cooling fans) [1].
• Пассивный радиатор для процессора SNK-P0086PS в комплекте [1].
• Рабочая температура: 10°C ~ 35°C [1].

Комплект поставки (Barebone)

Платформа Supermicro SYS-511R-M поставляется в виде шасси (barebone) и включает следующие компоненты [1]:

• Шасси: 1U корпус CSE-813MF2TS-R0RCNBP с 4 отсеками 3.5".
• Материнская плата: Super X13SCH-SYS на чипсете Intel C266.
• Блоки питания: 2 x 600 Вт (1+1, 80 PLUS Titanium).
• Вентиляторы: 4 вентилятора 40x40x28 мм.
• Радиатор: Пассивный радиатор процессора SNK-P0086PS.
• Райзер-карта: RSC-SR-68G5 (1 x PCIe 5.0 x8 + 1 x PCIe 5.0 x8).
• Backplane: BPN-SAS3-815TQ (4 порта SAS3/SATA3).
• Дисковые салазки: 4 универсальных салазки для накопителей 3.5".
• Комплект для монтажа в стойку: Rail Kit (телескопические направляющие).
• Кабели: Slimline x8 (STR) to 4x SATA, передняя панель, питания.
• Лицензия: SFT-OOB-LIC для управления BIOS.
• Документация: Краткое руководство пользователя.

Важно: Процессор, оперативная память, накопители, а также опциональные HBA/RAID контроллеры и сетевые карты приобретаются отдельно [1].

Поддерживаемые операционные системы

Платформа Supermicro SYS-511R-M поддерживает широкий спектр операционных систем [1]:

• Windows Server 2025, 2022, 2019 .
• Red Hat Enterprise Linux 8.x, 9.x .
• SUSE Linux Enterprise Server 15 .
• Ubuntu Server 20.04 LTS, 22.04 LTS.
• VMware ESXi 8.0, 7.0 .
• CentOS, Rocky Linux, AlmaLinux.

Где применяется Supermicro SYS-511R-M

• В малом и среднем бизнесе (SMB) в качестве файлового сервера и сервера печати [5].
• У провайдеров веб-хостинга и облачных услуг для выделенных серверов [5].
• В удаленных офисах и филиалах (ROBO) как платформа для периферийных вычислений [1].
• Для развертывания контроллеров домена и DNS/DHCP-серверов [5].
• Для корпоративных приложений и баз данных начального уровня [5].
• В системах видеонаблюдения и резервного копирования.

Почему стоит выбрать Supermicro SYS-511R-M

• Компактность и экономичность: 1U форм-фактор с глубиной 507 мм и доступная цена делают платформу идеальной для малого бизнеса [1][5].
• Современные технологии: Поддержка PCIe 5.0 и DDR5-4400 обеспечивают высокую производительность для задач начального уровня [1][4].
• Безопасность корпоративного уровня: Аппаратный корень доверия (Silicon Root of Trust), TPM 2.0 и поддержка Secure Boot [1][2].
• Гибкость хранения: 4 отсека 3.5" с поддержкой горячей замены и 2 слота M.2 NVMe [1][4].
• Профессиональное управление: Встроенный BMC с IPMI 2.0, KVM-over-LAN и поддержкой Redfish API [1][5].
• Энергоэффективность: Резервируемые блоки питания 80 PLUS Titanium (КПД до 96%) [1][4].
• Резервирование питания: 2 x 600 Вт (1+1) обеспечивают непрерывную работу 24/7 [1][4].
• Поддержка SAS: Возможность использования высоконадежных SAS-дисков с опциональным контроллером [1].

Ограничения и важные замечания

• Только один процессор: Поддерживается только однопроцессорная конфигурация (Socket LGA1700) [1].
• Ограничение по памяти: Максимум 128 ГБ UDIMM (RDIMM не поддерживаются) [1][4].
• Нет встроенного SAS: Для работы SAS-накопителей требуется установка опционального контроллера [1].
• Глубина 507 мм: Убедитесь, что ваша стойка поддерживает глубину не менее 550 мм [1].
• Нет 10GbE в базовой конфигурации: Встроенные порты только 1GbE, 10GbE требуется докупать через слоты PCIe [1].
• Диски и опции не входят в комплект: Накопители и контроллеры приобретаются отдельно [1].
• Высокий уровень шума: Вентиляторы 40 мм (22,500 RPM) могут создавать значительный шум, требуется изолированное помещение [1].
