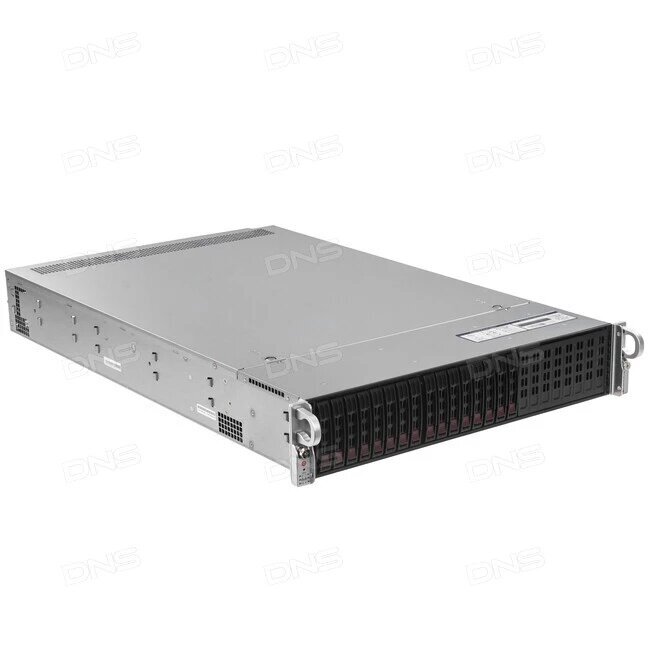

Серверная платформа Supermicro SYS-2029U-TR4-FT019

Серверная платформа Supermicro SYS-2029U-TR4-FT019: Высокопроизводительное 2U решение для ЦОД

Supermicro SYS-2029U-TR4-FT019 — это высокопроизводительная серверная платформа (barebone) в форм-факторе 2U, разработанная для центров обработки данных, систем виртуализации и высоконагруженных корпоративных приложений . Модель построена на базе двух сокетов LGA 3647, поддерживает процессоры Intel Xeon Scalable 2-го поколения (Cascade Lake/Skylake) и предлагает впечатляющую масштабируемость: до 6 ТБ DDR4-2933, до 24 накопителей 2.5" с поддержкой горячей замены и 8 слотов PCIe 3.0 . Платформа поставляется в формате barebone и не содержит процессоров, оперативной памяти и накопителей, что позволяет гибко сконфигурировать систему под конкретные задачи .

Основные характеристики платформы

• Форм-фактор: Стоечный (Rack), 2U, глубина 705 мм .
• Процессоры: 2 x сокет LGA 3647, поддержка Intel Xeon Scalable 2-го поколения (Cascade Lake/Skylake), TDP до 205 Вт .
• Чипсет: Intel C621 .
• Оперативная память: 24 слота DDR4 ECC RDIMM/LRDIMM, максимальный объем до 6 ТБ, частота до 2933 МГц .
• Дисковая подсистема: 24 отсека 2.5" с поддержкой горячей замены (SATA по умолчанию, опционально SAS3 и NVMe) .
• Слоты расширения PCIe 3.0: 1 x PCIe 3.0 x16 (FH/10.5"L), 5 x PCIe 3.0 x8 (FH/10.5"L), 1 x PCIe 3.0 x8 (LP), 1 x PCIe 3.0 x8 (internal LP) .
• Сетевые интерфейсы: 4 x 1GbE RJ-45 (Intel i350-AM2), 1 x выделенный порт управления IPMI .
• Блоки питания: 2 x 1000 Вт (1+1), горячезаменяемые, 80 PLUS Titanium (КПД до 96%) .
• Управление: ASPEED AST2500 BMC, IPMI 2.0, KVM-over-LAN, Redfish API .
• Габариты (Ш x Г x В): 437 x 705.3 x 89 мм .
• Вес нетто: 16.4 кг .
• Гарантия: 12-36 месяцев (в зависимости от поставщика) .

Назначение и ключевые особенности

Платформа Supermicro SYS-2029U-TR4-FT019 разработана для выполнения широкого спектра корпоративных задач, требующих высокой производительности и масштабируемости. Система идеально подходит для:

• Виртуализации и облачных сред: Поддержка двух 28-ядерных процессоров и 6 ТБ DDR4-2933 .
• Высокопроизводительных систем хранения данных: 24 отсека 2.5" с поддержкой горячей замены и опциональной поддержкой NVMe .
• Корпоративных баз данных: 24 слота DDR4-2933 ECC REG обеспечивают высокую пропускную способность .
• Сетевых приложений и CDN: 4 порта Gigabit Ethernet Intel i350-AM2 с поддержкой группировки .

Процессоры Intel Xeon Scalable 2-го поколения (Cascade Lake/Skylake)

• Поддержка двух процессоров в сокете LGA 3647 с максимальным TDP до 205 Вт .
• Максимальное количество ядер: до 28 на процессор .
• Поддержка Intel Optane DC Persistent Memory (только для Cascade Lake) .
• Техпроцесс 14 нм .
• Важно: Платформа поддерживает процессоры 2-го поколения (Cascade Lake/Skylake), процессоры 3-го поколения (Ice Lake) не поддерживаются .
• Важно: Процессоры не входят в комплект поставки и приобретаются отдельно .

Оперативная память DDR4-2933 с поддержкой Optane

• 24 слота DIMM с 6-канальной архитектурой на процессор .
• Максимальный объем до 6 ТБ (при использовании 256 ГБ 3DS LRDIMM) .
• Поддерживаемая частота: 2933/2666/2400/2133 МГц .
• Поддержка ECC (Error Correcting Code) для защиты данных от ошибок памяти .
• Поддержка Intel Optane DC Persistent Memory (только для Cascade Lake) .
• Важно: Память приобретается отдельно и не входит в комплект поставки barebone .

Высокоплотная дисковая подсистема

• 24 горячезаменяемых отсека 2.5" на передней панели .
• Конфигурация по умолчанию: 14 портов SATA3 (6 Гбит/с) .
• Опциональные конфигурации: 20 SAS3 + 4 NVMe/SAS3 (требуется установка опциональных контроллеров) .
• Backplane: BPN-SAS3-216A-N4 (24-портовый гибридный SAS3 12 Гбит/с) .
• Опциональные задние отсеки: 2 горячезаменяемых отсека 2.5" для SSD .
• M.2 слоты: Опциональная поддержка через райзер-карты (до 3 M.2 NVMe) .
• Важно: Для работы SAS-накопителей и NVMe-дисков требуется установка опциональных HBA/RAID-контроллеров .
• Важно: Накопители приобретаются отдельно и не входят в комплект поставки .

Слоты расширения PCIe 3.0

• 1 слот PCIe 3.0 x16 (FH/10.5"L) .
• 5 слотов PCIe 3.0 x8 (FH/10.5"L) .
• 1 слот PCIe 3.0 x8 (Low Profile) .
• 1 слот PCIe 3.0 x8 (internal Low Profile) .
• Райзер-карты в комплекте: RSC-R1UW-E8R и RSC-R2UW-4E8 .
• Важно: Для использования всех слотов PCIe необходимо установить оба процессора .

Сетевые возможности

• 4 x 1GbE RJ-45 на базе контроллера Intel i350-AM2 (через райзер-карту AOC-2UR68-I4G-P) .
• Выделенный порт управления 1GbE IPMI с поддержкой KVM-over-LAN .
• IPMI 2.0: Удаленное управление с поддержкой HTML5, виртуальных носителей и KVM-over-IP .
• Redfish API: Современный интерфейс для автоматизации управления .
• Supermicro Server Manager (SSM): Централизованное управление несколькими серверами .

Управление и безопасность

• ASPEED AST2500 BMC: Встроенный контроллер управления с поддержкой IPMI 2.0 .
• SuperDoctor 5: Мониторинг состояния системы .
• TPM 2.0: Аппаратное шифрование и защита ключей (опционально) .
• Мониторинг: Температуры процессора, памяти, чипсета и блока питания .
• Node Manager: Управление энергопотреблением .

Энергопитание и охлаждение

• 2 x 1000 Вт (1+1) резервируемые блоки питания с сертификатом 80 PLUS Titanium (КПД до 96%) .
• Важно: При напряжении 100-127 В максимальная мощность снижается до 800 Вт .
• 4 тяжелых вентилятора 8 см с ШИМ-управлением и возможностью горячей замены .
• 2 пассивных радиатора для процессоров в комплекте .
• Рабочая температура: 10°C ~ 35°C .

Комплект поставки (Barebone)

Платформа Supermicro SYS-2029U-TR4-FT019 поставляется в виде шасси (barebone) и включает следующие компоненты :

• Шасси: 2U корпус с 24 отсеками 2.5".
• Материнская плата: Super X11DPU на чипсете Intel C621.
• Блоки питания: 2 x 1000 Вт (1+1, 80 PLUS Titanium).
• Радиаторы: 2 пассивных радиатора для процессоров.
• Вентиляторы: 4 тяжелых вентилятора 8 см.
• Райзер-карты: AOC-2UR68-I4G-P (сетевой), RSC-R1UW-E8R, RSC-R2UW-4E8.
• Backplane: BPN-SAS3-216A-N4 (24-портовый гибридный).
• Воздушные кожухи: MCP-310-82921-0N и MCP-310-82922-0N.
• Комплект для монтажа в стойку: Rail Kit (рельсы).
• Комплект кабелей и крепежа.

Важно: Процессоры, оперативная память, накопители, HBA/RAID контроллеры, а также опциональные сетевые карты приобретаются отдельно .

Поддерживаемые операционные системы

Платформа Supermicro SYS-2029U-TR4-FT019 поддерживает широкий спектр операционных систем :

• Windows Server 2016, 2019, 2022 .
• Red Hat Enterprise Linux 7.x, 8.x .
• SUSE Linux Enterprise Server 12, 15 .
• Ubuntu Server 18.04 LTS, 20.04 LTS.
• VMware ESXi 6.7, 7.0 .
• CentOS, Rocky Linux, AlmaLinux.

Где применяется Supermicro SYS-2029U-TR4-FT019

• В центрах обработки данных (ЦОД) в качестве универсальной платформы для виртуализации и консолидации серверов .
• Для развертывания корпоративных баз данных (Microsoft SQL Server, MySQL, Oracle) .
• В системах хранения данных (SAN/NAS) и программно-определяемых хранилищах (SDS) .
• Для высокопроизводительных вычислений (HPC) и научных расчетов .
• Для биллинговых систем и высоконагруженных финансовых приложений .
• Для виртуализации рабочих столов (VDI) и терминальных серверов .

Почему стоит выбрать Supermicro SYS-2029U-TR4-FT019

• Максимальная плотность хранения в 2U: 24 отсека 2.5" с поддержкой горячей замены и опциональной поддержкой NVMe .
• Высокая производительность на базе Intel Xeon Scalable 2-го поколения: Поддержка двух 28-ядерных процессоров с TDP до 205 Вт и 6 ТБ DDR4-2933 .
• Гибкость конфигурации: 8 слотов PCIe 3.0 для установки сетевых карт, RAID-контроллеров и GPU .
• Отказоустойчивость и надежность: Резервируемые блоки питания Titanium (КПД до 96%), горячезаменяемые диски и вентиляторы гарантируют непрерывную работу 24/7 .
• Современные средства управления: Встроенный BMC с IPMI 2.0, KVM-over-LAN, Redfish API и Supermicro Server Manager .
• Энергоэффективность: Блоки питания 80 PLUS Titanium и интеллектуальное управление вентиляторами снижают эксплуатационные расходы .
• Поддержка Intel Optane DCPMM: Для ускорения приложений, чувствительных к задержкам (только для Cascade Lake) .

Ограничения и важные замечания

• Процессоры не входят в комплект: Платформа поставляется в формате barebone, процессоры приобретаются отдельно .
• Требуется установка двух процессоров: Для использования всех 24 отсеков NVMe и всех 8 слотов PCIe необходимо установить оба процессора .
• Требуется HBA/RAID контроллер для SAS: Для работы SAS-накопителей и NVMe-дисков необходима установка опционального контроллера .
• Ограничение по мощности БП: При напряжении 100-127 В максимальная мощность снижается до 800 Вт .
• Глубина корпуса 705 мм: Убедитесь, что ваша стойка поддерживает глубину не менее 750 мм .
• Нет 10GbE в базовой конфигурации: Встроенные порты только 1GbE, 10GbE требуется докупать через слоты PCIe .
• Снят с производства (EOL): Платформа является предыдущим поколением и доступна только на вторичном рынке. Для новых проектов рекомендуется рассматривать более актуальные модели на базе процессоров Intel Xeon Scalable 3-го поколения или AMD EPYC 9004 .

Сравнение с похожими моделями Supermicro

Основные отличия SYS-2029U-TR4 от похожих моделей Supermicro:

• SYS-2029U-TR4: Базовая модель с поддержкой до 24 дисков 2.5" SATA и опциональной поддержкой SAS/NVMe .
• SYS-2029U-TN24R4T: Модель с поддержкой 24 дисков 2.5" NVMe (Gen3) и 2 портами 25GbE .
• SYS-2029U-TR4+: Модель с улучшенной конфигурацией слотов PCIe и поддержкой более мощных GPU .
• SYS-2029U-EL24R4T: Модель с поддержкой 24 дисков 2.5" SATA/SAS/NVMe и 2 портами 10GbE .
