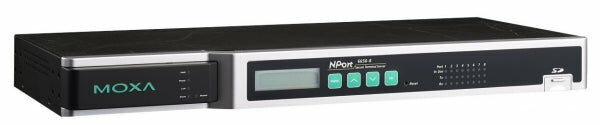

Консольный сервер Moxa NPort 6610-8-48V: Защищенный 8-портовый терминальный сервер с питанием 48 В пост. тока
Moxa NPort 6610-8-48V — это 8-портовый защищенный терминальный сервер (консольный сервер) промышленного класса, предназначенный для удаленного управления устройствами через последовательные порты RS-232 по сети Ethernet . Модель выполнена в металлическом корпусе для монтажа в 19-дюймовую стойку (1U), оснащена ЖК-дисплеем для локальной настройки и питается от источника постоянного тока ±48 В, что делает её оптимальным выбором для телекоммуникационного оборудования, промышленной автоматизации и центров обработки данных .
Основные характеристики
- Количество последовательных портов: 8 x RS-232 (8-контактный RJ45) .
- Сетевой интерфейс: 1 x Ethernet 10/100Base-T(X) RJ45, возможность расширения через модули серии NM .
- Электропитание: ±48 В пост. тока (диапазон 20 ~ 72 В пост., -20 ~ -72 В пост.) .
- Форм-фактор: 19-дюймовая стойка (1U), металлический корпус .
- ЖК-дисплей: Для локального просмотра и настройки IP-адреса .
- Слот расширения: SD-карта до 32 ГБ (для буферизации данных) .
- Релейный вывод: 1 канал (1 А при 24 В пост. тока) для оповещения о событиях .
- Среднее время наработки на отказ (MTBF): 135 891 час .
- Гарантия: 5 лет .
Назначение и ключевые особенности
Терминальный сервер NPort 6610-8-48V разработан для промышленных сетей и критической инфраструктуры, где надежность и безопасность передачи данных имеют первостепенное значение. Устройство идеально подходит для:
- Удаленного управления сетевым оборудованием: Консольный доступ к коммутаторам, маршрутизаторам и серверам через последовательные порты.
- Промышленной автоматизации (SCADA): Подключение и мониторинг ПЛК, ЧПУ и промышленных контроллеров .
- Систем управления зданиями (BMS): Интеграция оборудования HVAC, освещения и контроля доступа.
- Телекоммуникаций и энергетики: Управление подстанционным оборудованием и телекоммуникационными узлами.
Защищенная передача данных
- Поддержка протоколов SSL и SSH для шифрования последовательных данных, передаваемых по Ethernet .
- Алгоритмы шифрования: DES, 3DES и AES (AES-128, AES-256) .
- Аутентификация пользователей через локальную базу данных, RADIUS и TACACS+ .
- Безопасные режимы работы: Secure Real COM, Secure TCP Server, Secure TCP Client, Secure Pair Connection, Reverse SSH и SSH .
- Соответствие стандарту безопасности IEC 62443 .
Универсальность последовательных портов
- Каждый порт может быть независимо сконфигурирован как RS-232 .
- Поддержка стандартных и нестандартных скоростей передачи данных от 50 бит/с до 921,6 кбит/с .
- Технология ADDC® для автоматического управления направлением передачи данных в режиме RS-485 .
- Программно настраиваемые резисторы подтяжки (pull high/low) для RS-485: 1 кОм и 150 кОм .
Буферизация данных и расширение памяти
- Встроенный портовый буфер (64 КБ) для хранения последовательных данных при временном отключении Ethernet-сети .
- Слот для SD-карты (до 32 ГБ) для расширения буфера и хранения данных .
- При восстановлении соединения буферизированные данные автоматически отправляются получателю .
Сетевые возможности и управление
- Настройка через веб-интерфейс (HTTP/HTTPS), Telnet/SSH-консоль, Windows-утилиту NPort Administrator или локально через ЖК-дисплей .
- Поддержка SNMPv1/v2c/v3 для интеграции в системы сетевого мониторинга .
- Поддержка IPv4 и IPv6 .
- Опциональная установка сетевых модулей серии NM для расширения портов (медных или оптоволоконных) и поддержки резервирования (STP/RSTP/Turbo Ring) .
Технические характеристики
Последовательные интерфейсы
- Количество портов: 8 .
- Тип: RS-232 .
- Разъем: 8-контактный RJ45 .
- Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с (поддержка нестандартных скоростей) .
- Биты данных: 5, 6, 7, 8 .
- Четность: Нет, чет, нечет, Space, Mark .
- Стоповые биты: 1, 1.5, 2 .
- Управление потоком: RTS/CTS, DTR/DSR, XON/XOFF .
- Сигналы RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND .
Сетевой интерфейс Ethernet
- Количество портов: 1 x 10/100Base-T(X) RJ45 (опциональное расширение через модули NM) .
- Магнитная изоляция: 1.5 кВ (встроенная) .
- Протоколы управления: ICMP, IPv4/IPv6, TCP, UDP, DHCP, BOOTP, Telnet, DNS, HTTP, SMTP, ARP, PPPoE, SNMPv1/v2c/v3 .
- Маршрутизация: RIPV1/V2, статическая маршрутизация .
Режимы работы
- Стандартные режимы: Real COM, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet, Terminal, Ethernet Modem, PPP, RFC2217 .
- Безопасные режимы: Secure Real COM, Secure TCP Server, Secure TCP Client, Secure Pair Connection, Reverse SSH, SSH .
Программное обеспечение и драйверы
- Драйверы Windows: Windows 11, 10, 8.1, 8, 7, Vista, XP, Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003 .
- Драйверы Linux: Ядра 6.x, 5.x, 4.x, 3.x, 2.6.x, 2.4.x .
- Драйверы macOS: Версии 14, 13, 12, 11, 10.1x .
- Fixed TTY драйверы: SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6.x, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i .
- Поддержка ARM: Windows 11, Linux Kernel 6.x/5.x/4.x, macOS .
- Виртуализация: VMWare ESXi, VMWare Fusion, Parallels Desktop .
- Поддержка Android: Android API 3.1.x и выше .
Электропитание
- Входное напряжение: ±48 В пост. (диапазон 20 ~ 72 В пост., -20 ~ -72 В пост.) .
- Потребление тока: 293 мА при 48 В .
- Разъем электропитания: Клеммная колодка .
Физические параметры
- Размеры (с креплениями): 480 x 195 x 44 мм .
- Размеры (без креплений): 440 x 195 x 44 мм .
- Вес: 3.46 кг .
- Материал корпуса: Металл .
- Монтаж: 19-дюймовая стойка (1U) .
Условия эксплуатации и надежность
- Рабочая температура: 0°C ~ 55°C .
- Температура хранения: -40°C ~ 75°C .
- Рабочая влажность: 5% ~ 95% (без конденсации) .
- Среднее время наработки на отказ (MTBF): 135 891 час .
- Сторожевой таймер (WDT): Встроенный .
- Гарантия: 5 лет .
Сертификаты и соответствие стандартам
- Безопасность: UL 60950-1 .
- Электромагнитная совместимость (EMC): EN 55032/35 .
- Электромагнитные помехи (EMI): CISPR 32, FCC Part 15B Class A .
- Электростатический разряд (ESD): IEC 61000-4-2 (контакт: 4 кВ, воздух: 8 кВ) .
- Наносекундные импульсные помехи (EFT): IEC 61000-4-4 (питание: 1 кВ, сигнал: 0.5 кВ) .
- Импульсные перенапряжения (Surge): IEC 61000-4-5 (питание: 1 кВ) .
- Транспорт: NEMA TS2 .
- Вибрация: IEC 60068-2-6 .
- Экологические стандарты: RoHS, CRoHS, WEEE .
Комплект поставки
В комплект поставки входят :
- Устройство NPort 6610-8-48V.
- Консольный кабель RJ45-на-DB9.
- Крепеж для монтажа в 19-дюймовую стойку.
- Краткое руководство пользователя.
Важно: Кабель питания не входит в комплект поставки. Для подключения устройства используется клеммная колодка для подачи питания ±48 В пост. тока .
Опциональные аксессуары
- Сетевые модули серии NM: NM-TX01 (1 x 100BaseTx), NM-TX02 (2 x 100BaseTx), NM-FX01-M-SC (1 x 100BaseFx multi-mode), NM-FX02-S-SC (2 x 100BaseFx single-mode) для расширения сетевых интерфейсов .
- SD-карты: Для расширения буфера данных и хранения конфигураций (до 32 ГБ, SD 2.0) .
- Последовательные кабели: CBL-RJ45M9-150 (RJ45 → DB9 папа), CBL-RJ45F9-150 (RJ45 → DB9 мама).
Где применяется Moxa NPort 6610-8-48V
- В центрах обработки данных для удаленного консольного доступа к серверам, коммутаторам и маршрутизаторам.
- В промышленной автоматизации (SCADA) для мониторинга и управления ПЛК, ЧПУ и промышленными контроллерами .
- В системах управления зданиями (BMS) для интеграции оборудования HVAC, освещения и контроля доступа.
- В телекоммуникациях для подключения устаревшего оборудования к современным IP-сетям.
- В энергетике для удаленного управления подстанционным оборудованием.
- В системах с питанием 48 В пост. тока, характерных для телекоммуникационного оборудования .
- В системах с высокими требованиями к безопасности данных, где требуется шифрование и аутентификация .
Почему стоит выбрать Moxa NPort 6610-8-48V
- Защищенная передача данных: Поддержка SSL/SSH, AES-128/256, RADIUS, TACACS+ и соответствие IEC 62443 гарантируют безопасность критически важных данных .
- Специализированное питание 48 В пост. тока: Модель идеально подходит для использования в телекоммуникационных системах с питанием 48 В, где другие модели с питанием от сети переменного тока могут быть неприменимы .
- Промышленная надежность: 5-летняя гарантия, MTBF 135 891 час, металлический корпус и сертификация NEMA TS2 обеспечивают долговечную работу .
- Универсальность последовательных портов: Поддержка RS-232, поддержка нестандартных скоростей и технологии ADDC® .
- Буферизация данных: Портовый буфер (64 КБ) и слот для SD-карты предотвращают потерю данных при временных отключениях сети .
- Удобство локальной настройки: Встроенный ЖК-дисплей позволяет быстро изменять IP-адрес и просматривать статус портов без использования компьютера .
- Гибкость расширения: Возможность установки дополнительных сетевых модулей серии NM для организации резервирования и оптоволоконного подключения .
- Широкая совместимость: Поддержка всех популярных операционных систем (Windows, Linux, macOS, Unix, Android) и наличие драйверов для Real COM и Fixed TTY обеспечивает простоту интеграции .
Часто задаваемые вопросы
E-E-A-T и B2B-релевантность
Moxa NPort 6610-8-48V представляет собой специализированное промышленное решение для B2B-сегмента, предназначенное для удаленного управления оборудованием в телекоммуникационных, промышленных и энергетических средах. Продукт разработан компанией Moxa, имеющей многолетний опыт в области промышленных коммуникаций и признанной экспертизу в сегменте IIoT . Высокие показатели MTBF (135 891 час), 5-летняя гарантия и сертификация по стандартам EMS подтверждают пригодность устройства для эксплуатации в режиме 24/7 в условиях промышленных предприятий и телекоммуникационных узлов . Наличие ЖК-дисплея для локальной настройки, поддержка широкого спектра операционных систем (Windows, Linux, macOS, Unix, Android) и возможность организации защищенной передачи данных с использованием AES-256 делают эту модель незаменимой для критической инфраструктуры . Соответствие стандарту безопасности IEC 62443 и наличие сертификатов NEMA TS2 подтверждают высокий уровень безопасности и надежности . Для B2B-сегмента NPort 6610-8-48V является проверенным и сертифицированным решением для модернизации систем удаленного управления оборудованием, работающим в средах с питанием 48 В пост. тока.
