Сервер NPort 6650-16-T 16 ports RS-232/422/485 secure device server, 100V~240VAC, Power Cord, t:-40/+75, без адаптера питания

Консольный сервер Moxa NPort 6650-16-T: 16-портовое защищенное решение для промышленных сетей

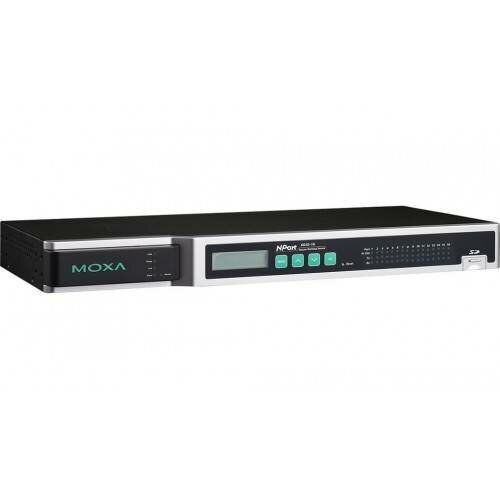

Moxa NPort 6650-16-T — это 16-портовый защищенный терминальный сервер (консольный сервер) промышленного класса, предназначенный для удаленного управления устройствами через последовательные порты RS-232/422/485 по сети Ethernet . Модель выполнена в металлическом корпусе для монтажа в 19-дюймовую стойку (1U), оснащена ЖК-дисплеем для локальной настройки и имеет расширенный температурный диапазон от -40°C до 75°C, что делает её идеальным выбором для эксплуатации в суровых промышленных условиях, на транспорте и в телекоммуникационном оборудовании .

Важно: Устройство поставляется без адаптера питания. Для подключения к сети 100-240 В переменного тока используется стандартный кабель питания C14 (входит в комплект) .

Основные характеристики

• Количество последовательных портов: 16 x RS-232/422/485 (8-контактный RJ45) .
• Сетевой интерфейс: 1 x 10/100Base-T(X) RJ45, возможность расширения через модули серии NM (опционально) .
• Электропитание: 100 ~ 240 В перем. тока (47 ~ 63 Гц), разъем C14 .
• Форм-фактор: 19-дюймовая стойка (1U), металлический корпус .
• ЖК-дисплей: Для локального просмотра и настройки IP-адреса .
• Слот расширения: SD-карта до 32 ГБ (для буферизации данных) .
• Релейный вывод: 1 канал (1 А при 24 В пост. тока) для оповещения о событиях .
• Среднее время наработки на отказ (MTBF): 439 673 часа .
• Гарантия: 5 лет .

Назначение и ключевые особенности

Терминальный сервер NPort 6650-16-T разработан для промышленных сетей и критической инфраструктуры, где надежность, безопасность и устойчивость к экстремальным температурам имеют первостепенное значение . Устройство идеально подходит для:

• Удаленного управления сетевым оборудованием: Консольный доступ к коммутаторам, маршрутизаторам и серверам через последовательные порты.
• Промышленной автоматизации (SCADA): Подключение и мониторинг ПЛК, ЧПУ и промышленных контроллеров .
• Систем управления зданиями (BMS): Интеграция оборудования HVAC, освещения и контроля доступа.
• Телекоммуникаций и энергетики: Управление подстанционным оборудованием и телекоммуникационными узлами .

Защищенная передача данных

• Поддержка протоколов SSL и SSH для шифрования последовательных данных, передаваемых по Ethernet .
• Алгоритмы шифрования: DES, 3DES и AES (AES-128, AES-256) .
• Аутентификация пользователей через локальную базу данных, RADIUS и TACACS+ .
• Безопасные режимы работы: Secure Real COM, Secure TCP Server/Client, Secure Pair Connection, SSH .
• Соответствие стандарту безопасности IEC 62443 .

Расширенный температурный диапазон

• Рабочая температура: от -40°C до 75°C .
• Температура хранения: от -40°C до 75°C .
• Модель с индексом -T (Extended Temperature) специально разработана для эксплуатации в суровых промышленных условиях, на открытом воздухе и в неотапливаемых помещениях .

Гибкость последовательных портов

• Каждый порт может быть независимо сконфигурирован как RS-232, RS-422 или RS-485 (2- или 4-проводный) .
• Поддержка стандартных и нестандартных скоростей передачи данных от 50 бит/с до 921,6 кбит/с .
• Технология ADDC® для автоматического управления направлением передачи данных в режиме RS-485 .
• Программно настраиваемые резисторы подтяжки (pull high/low) для RS-485: 1 кОм и 150 кОм .
• Встроенный терминатор 120 Ом для RS-485 (настраивается DIP-переключателями) .

Буферизация данных и расширение памяти

• Встроенный портовый буфер для хранения последовательных данных при временном отключении Ethernet-сети .
• Слот для SD-карты (до 32 ГБ) для расширения буфера и хранения данных .
• При восстановлении соединения буферизированные данные автоматически отправляются получателю .

Сетевые возможности и управление

• Настройка через веб-интерфейс (HTTP/HTTPS), Telnet/SSH-консоль, Windows-утилиту NPort Administrator или локально через ЖК-дисплей .
• Поддержка SNMPv1/v2c/v3 для интеграции в системы сетевого мониторинга .
• Поддержка IPv4 и IPv6 .
• Опциональная установка сетевых модулей серии NM для расширения портов (медных или оптоволоконных) и поддержки резервирования (STP/RSTP/Turbo Ring) .

Технические характеристики

Последовательные интерфейсы

• Количество портов: 16 .
• Тип: RS-232, RS-422, RS-485 (программно настраиваемый) .
• Разъем: 8-контактный RJ45 .
• Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с (поддержка нестандартных скоростей) .
• Биты данных: 5, 6, 7, 8 .
• Четность: Нет, чет, нечет, Space, Mark .
• Стоповые биты: 1, 1.5, 2 .
• Управление потоком: RTS/CTS, DTR/DSR, XON/XOFF .
• Управление направлением RS-485: ADDC® (автоматическое) .
• Резисторы подтяжки RS-485: 1 кОм, 150 кОм (настраиваемые) .
• Терминатор RS-485: 120 Ом (настраиваемый DIP-переключателями) .

Сетевой интерфейс Ethernet

• Количество портов: 1 x 10/100Base-T(X) RJ45 (опциональное расширение через модули NM) .
• Магнитная изоляция: 1.5 кВ (встроенная) .
• Протоколы управления: ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4/IPv6, LLDP, PPPOE, SMTP, SNMPv1/v2c/v3, SNTP, TCP/IP, Telnet, UDP .
• Маршрутизация: RIPV1/V2, статическая маршрутизация .

Режимы работы

• Стандартные режимы: Real COM, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet, Terminal, Ethernet Modem, PPP, RFC2217 .
• Безопасные режимы: Secure Real COM, Secure TCP Server, Secure TCP Client, Secure Pair Connection, Reverse SSH, SSH .

Программное обеспечение и драйверы

• Драйверы Windows: Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11, Windows Server 2003/2008/2012/2016/2019/2022, Windows Embedded CE 6.0/5.0, Windows XP Embedded .
• Драйверы Linux: Ядра 2.4.x, 2.6.x, 3.x, 4.x, 5.x, 6.x .
• Драйверы macOS: Версии 10.12 ~ 14 .
• Fixed TTY драйверы: SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25/6.x, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X .
• Поддержка ARM: Windows 11, Linux Kernel 6.x/5.x/4.x, macOS .
• Виртуализация: VMWare ESXi, VMWare Fusion, Parallels Desktop .
• Поддержка Android: Android API 3.1.x и выше .

Электропитание

• Входное напряжение: 100 ~ 240 В перем. (47 ~ 63 Гц) .
• Потребление тока: 192 мА при 100 В перем. (макс. 45.6 Вт) .
• Разъем электропитания: C14 .

Физические параметры

• Размеры (с креплениями): 480 x 195 x 44 мм .
• Размеры (без креплений): 440 x 195 x 44 мм .
• Вес: 3.58 кг .
• Материал корпуса: Металл .
• Монтаж: 19-дюймовая стойка (1U) .

Условия эксплуатации и надежность

• Рабочая температура: -40°C ~ 75°C .
• Температура хранения: -40°C ~ 75°C .
• Рабочая влажность: 5% ~ 95% (без конденсации) .
• Среднее время наработки на отказ (MTBF): 439 673 часа .
• Сторожевой таймер (WDT): Встроенный .
• Гарантия: 5 лет .

Сертификаты и соответствие стандартам

• Безопасность: UL 60950-1, EN 60950-1 .
• Электромагнитная совместимость (EMC): EN 55032/35 .
• Электромагнитные помехи (EMI): CISPR 32, FCC Part 15B Class A .
• Электростатический разряд (ESD): IEC 61000-4-2 (контакт: 4 кВ, воздух: 8 кВ) .
• Наносекундные импульсные помехи (EFT): IEC 61000-4-4 (питание: 1 кВ, сигнал: 0.5 кВ) .
• Импульсные перенапряжения (Surge): IEC 61000-4-5 (питание: 2 кВ) .
• Транспорт: NEMA TS2 .
• Вибрация: IEC 60068-2-6 .
• Свободное падение: IEC 60068-2-34 .
• Экологические стандарты: RoHS, CRoHS, WEEE .

Комплект поставки

В комплект поставки входят :

• Устройство NPort 6650-16-T.
• Кабель питания (C14).
• Крепеж для монтажа в 19-дюймовую стойку.
• Краткое руководство пользователя.
• CD с программным обеспечением и документацией.

Важно: Кабели для подключения последовательных устройств (RJ45 → DB9/DB25) приобретаются отдельно.

Опциональные аксессуары

• Сетевые модули серии NM: NM-TX01 (1 x 100BaseTx), NM-TX02 (2 x 100BaseTx), NM-FX01-M-SC (1 x 100BaseFx multi-mode), NM-FX02-S-SC (2 x 100BaseFx single-mode) для расширения сетевых интерфейсов .
• SD-карты: Для расширения буфера данных и хранения конфигураций (до 32 ГБ, SD 2.0) .
• Последовательные кабели: CBL-RJ45M9-150 (RJ45 → DB9 папа), CBL-RJ45F9-150 (RJ45 → DB9 мама) .

Где применяется Moxa NPort 6650-16-T

• В центрах обработки данных для удаленного консольного доступа к серверам, коммутаторам и маршрутизаторам.
• В промышленной автоматизации (SCADA) для мониторинга и управления ПЛК, ЧПУ и промышленными контроллерами .
• В системах управления зданиями (BMS) для интеграции оборудования HVAC, освещения и контроля доступа.
• В телекоммуникациях для подключения устаревшего оборудования к современным IP-сетям .
• В энергетике для удаленного управления подстанционным оборудованием.
• В системах с высокими требованиями к безопасности данных, где требуется шифрование и аутентификация .
• В уличных и наружных системах благодаря расширенному температурному диапазону от -40°C до 75°C .

Важно о температурном исполнении

Модель NPort 6650-16-T (с суффиксом -T) имеет расширенный температурный диапазон от -40°C до 75°C . Базовая модель NPort 6650-16 (без суффикса -T) рассчитана на работу при температурах от 0°C до 55°C. При выборе оборудования для эксплуатации в условиях отрицательных температур необходимо обратить внимание на версию с расширенным диапазоном .

Почему стоит выбрать Moxa NPort 6650-16-T

• Защищенная передача данных: Поддержка SSL/SSH, AES-128/256, RADIUS, TACACS+ и соответствие IEC 62443 гарантируют безопасность критически важных данных .
• Расширенный температурный диапазон: Рабочая температура от -40°C до 75°C позволяет использовать устройство в суровых промышленных и уличных условиях .
• Промышленная надежность: 5-летняя гарантия, MTBF 439 673 часа, металлический корпус и сертификация NEMA TS2 обеспечивают долговечную работу .
• Универсальность последовательных портов: Независимая настройка каждого порта под RS-232, RS-422 или RS-485, поддержка нестандартных скоростей и технологии ADDC® .
• Буферизация данных: Портовый буфер и слот для SD-карты предотвращают потерю данных при временных отключениях сети .
• Удобство локальной настройки: Встроенный ЖК-дисплей позволяет быстро изменять IP-адрес и просматривать статус портов без использования компьютера .
• Гибкость расширения: Возможность установки дополнительных сетевых модулей серии NM для организации резервирования и оптоволоконного подключения .
• Широкая совместимость: Поддержка всех популярных операционных систем (Windows, Linux, macOS, Unix, Android) и наличие драйверов для Real COM и Fixed TTY обеспечивает простоту интеграции .
