ИБП Systeme Electric Smart-Save Online SRTSE5KRTXLIEC-NC

ИБП Systeme Electric Smart-Save Online SRTSE5KRTXLIEC-NC — онлайн-ИБП мощностью 5 кВА / 5 кВт с PF=1.0 и предустановленной SNMP-картой

Systeme Electric SRTSE5KRTXLIEC-NC — это однофазный источник бесперебойного питания с технологией двойного преобразования (онлайн), обеспечивающий номинальную мощность 5000 ВА / 5000 Вт [citation:1][citation:3]. Модель имеет выходной коэффициент мощности PF=1.0, что означает равенство полной и активной мощности, и предназначена для защиты серверного, телекоммуникационного и сетевого оборудования в ЦОД и серверных комнатах [citation:6][citation:10]. ИБП выполнен в конвертируемом форм-факторе (напольная установка или монтаж в 19-дюймовую стойку, 5U) и поставляется с предустановленной SNMP-картой для удалённого управления [citation:3][citation:7].

Основные характеристики

• Тип: Онлайн (Double Conversion), однофазный [citation:1]
• Номинальная мощность: 5000 ВА / 5000 Вт [citation:2][citation:4]
• Коэффициент мощности: 1,0 [citation:1][citation:6]
• Форм-фактор: Конвертируемый (напольный / 19" стойка, 5U) [citation:1][citation:7]
• КПД в режиме двойного преобразования: 94% [citation:1][citation:2]
• КПД в режиме ECO: 98% [citation:2][citation:6]
• Габариты (Ш×Г×В): 438 × 610 × 220 мм [citation:1][citation:4]
• Вес: 70–77 кг (в зависимости от комплектации) [citation:1][citation:7]

Назначение

ИБП Smart-Save Online SRTSE5KRTXLIEC-NC разработан для обеспечения бесперебойным питанием серверов, систем хранения данных (СХД), активного сетевого оборудования (коммутаторы, маршрутизаторы), телекоммуникационных узлов, а также промышленных контроллеров и систем видеонаблюдения [citation:6][citation:10]. Устройство обеспечивает защиту от всех типов нарушений электросети: скачков, провалов, импульсных помех, искажения синусоиды и полного отключения питания. ИБП подходит для использования в серверных залах с дефицитом пространства, сетях голосовой связи и передачи данных [citation:6][citation:10].

Совместимость и сферы применения

ИБП совместим с большинством серверного и сетевого оборудования, поддерживает питание оборудования с активным коэффициентом мощности (PFC). Основные сценарии использования:

• Центры обработки данных (ЦОД) — защита серверных стоек и сетевого оборудования [citation:10]
• Серверные комнаты предприятий — централизованная защита ИТ-инфраструктуры [citation:6]
• Телекоммуникационные узлы — питание активного оборудования [citation:10]
• Системы видеонаблюдения — питание видеорегистраторов, серверов, коммутаторов PoE
• Промышленные объекты — питание АСУ ТП и контроллеров
• Банковские и финансовые структуры — процессинговые центры, банкоматные сети

Возможности

• Технология двойного преобразования (Online) — нулевое время переключения на батареи, чистая синусоида всегда [citation:1][citation:6]
• Выходной коэффициент мощности 1,0 — активная мощность 5000 Вт при полной нагрузке 5000 ВА [citation:1][citation:6]
• Широкий диапазон входного напряжения — от 110 до 300 В (при 50% нагрузке) или от 176 до 300 В (при 100% нагрузке), что снижает частоту перехода на батареи [citation:1][citation:3]
• Режим ECO (байпас) — повышение КПД до 98% при качественном питании [citation:2][citation:6]
• Холодный старт — запуск ИБП без подключения к сети (от батарей) [citation:6]
• Автоматический байпас — переход на питание от сети при перегрузке или неисправности [citation:3][citation:6]
• Параллельное резервирование — до 3 ИБП для увеличения мощности или повышения отказоустойчивости [citation:6][citation:10]
• Горячая замена батарей — обслуживание без выключения ИБП [citation:6]
• Предустановленная SNMP-карта — удалённый мониторинг и управление по сети [citation:1][citation:3]
• Разъём EPO (Emergency Power Off) — система аварийного отключения [citation:1][citation:4]
• Управляемые группы розеток — 2 программируемые группы розеток IEC C19 и C13 [citation:1]

Особенности

• Коэффициент мощности PF=1.0 — максимальное использование активной мощности, отсутствие завышения номинала ИБП по сравнению с нагрузкой [citation:1][citation:6].

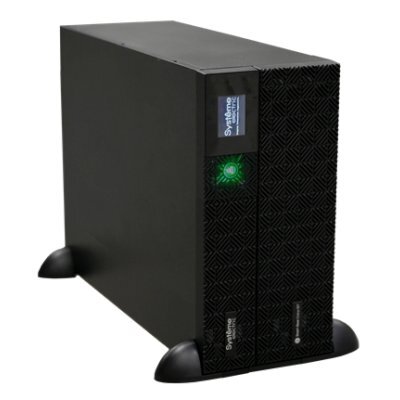

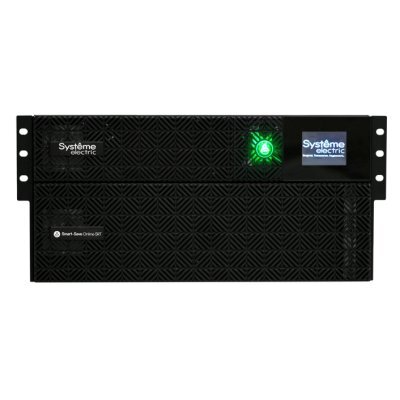

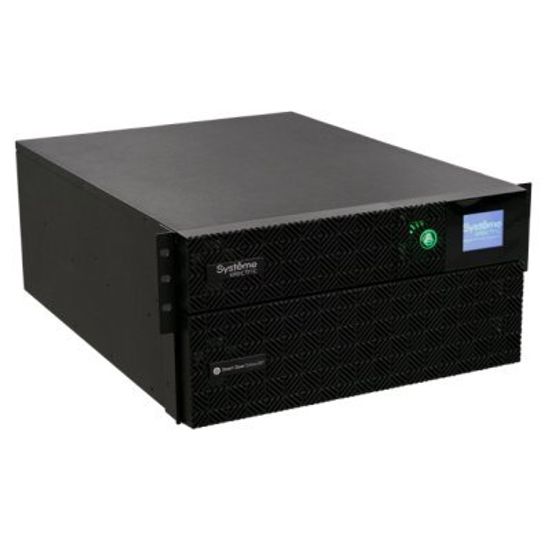

• Конвертируемый форм-фактор 5U — возможность напольной установки (вертикально) или монтажа в 19-дюймовую стойку (горизонтально) с помощью опциональных направляющих SE2RK [citation:1][citation:7].
• Встроенная батарея Extended-run — ИБП оснащён внутренним батарейным блоком, обеспечивающим время автономии 10,1 минуты при полной нагрузке [citation:1][citation:5].
• Масштабируемое время автономии — возможность подключения до 10 дополнительных батарейных блоков BPSE240RT3U5, увеличивающих время работы до нескольких часов [citation:7].
• Нулевое время переключения — переход с сети на батареи и обратно происходит без разрыва питания (0 мс) [citation:1].
• Низкий уровень гармоник (THD) — ≤1% при линейной нагрузке [citation:2].
• Высокий КПД в ECO-режиме — до 98%, что экономит электроэнергию при стабильном питании [citation:2][citation:6].
• Поддержка USB HID — базовая информация о заряде ИБП на ПК без установки дополнительного ПО [citation:6].
• Комплектация для параллельной работы — в комплекте предусмотрены кабели для параллельного соединения ИБП [citation:3][citation:9].
• Индекс NC в названии — означает наличие предустановленной SNMP-карты управления SE9603/SE9604 [citation:3][citation:7].

Технические характеристики

Входные параметры

• Номинальное входное напряжение: 220/230/240 В (1-фазное) [citation:1]
• Диапазон входного напряжения: 110–300 В ±3% (50% нагрузка), 176–300 В ±3% (100% нагрузка) [citation:1][citation:3]
• Диапазон входной частоты: 40–70 Гц (автоопределение 50/60 Гц) [citation:1][citation:3]
• Входной коэффициент мощности: 0,99 [citation:6]
• Входное соединение: клеммная колодка (1PH+N+G) [citation:1][citation:3]
• Максимальный потребляемый ток: 50 А [citation:2][citation:10]

Выходные параметры

• Номинальное выходное напряжение: 220/230/240 В ±1% [citation:1]
• Выходная частота: 50/60 Гц ±0,1% (в режиме от батарей) [citation:3]
• Форма выходного напряжения: чистая синусоида [citation:1][citation:3]
• КНИ выходного напряжения: ≤1% (линейная нагрузка) [citation:2]
• Выходная мощность: 5000 ВА / 5000 Вт [citation:1][citation:4]
• Коэффициент мощности нагрузки: 0,7–1,0 (ёмкостная или индуктивная)

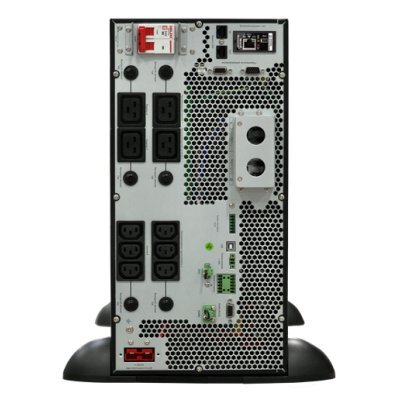

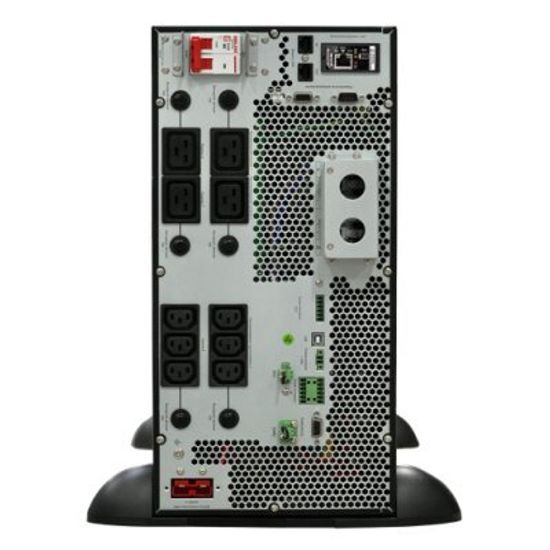

• Выходные розетки: 6 × IEC C13 + 4 × IEC C19 + выходные клеммы [citation:1][citation:3]
• Программируемые выходные розетки: 1 × C19, 1 × C19, 3 × C13 [citation:1]
• Крест-фактор (Crest Factor): 3:1 [citation:1][citation:3]
• Перегрузочная способность инвертора: до 110% — 10 мин, до 130% — 1 мин, >130% — 1 с [citation:3]
• Максимальный выходной ток: 22,7 А [citation:2][citation:10]

Аккумуляторы и время автономии

• Тип аккумуляторов: свинцово-кислотные VRLA (AGM) [citation:1]

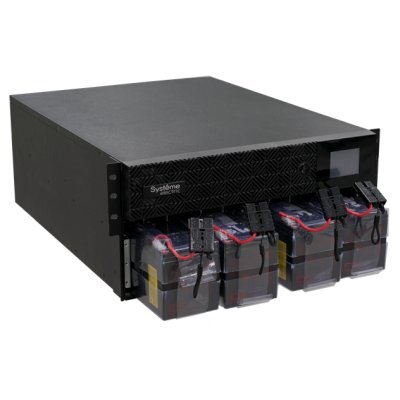

• Количество аккумуляторов: 20 × 12 В, 5 А·ч (4 картриджа по 5 аккумуляторов) [citation:7]
• Типовое время автономии (с встроенными батареями):
• — при 100% нагрузке (5000 Вт): 10,1 мин [citation:1][citation:5]
• — при 75% нагрузке (3750 Вт): 9 мин [citation:7]
• — при 50% нагрузке (2500 Вт): 16 мин [citation:7]
• — при 25% нагрузке (1250 Вт): 40 мин [citation:7]
• Внешний батарейный блок: BPSE240RT3U5 (до 10 блоков) [citation:1][citation:7]
• Время автономии с 1 внешним блоком (100% нагрузка): 16 мин [citation:7]
• Время автономии с 10 внешними блоками (100% нагрузка): 103 мин [citation:7]
• Время полного заряда: 4,5–5 часов [citation:3][citation:9]
• Холодный старт: Да [citation:6]
• Горячая замена батарей: Да [citation:6]

Интерфейсы и управление

• Дисплей: ЖК-дисплей с подсветкой (многофункциональная консоль) [citation:3][citation:6]
• Слот расширения: Intelligent Slot (SmartSlot) [citation:6]
• Предустановленная SNMP-карта: SE9603/SE9604 (поддержка Web-интерфейса, SNMP, датчиков) [citation:3][citation:7]
• Порты связи: USB (HID), RS-232, RS-485, RJ45/RJ11, сухие контакты [citation:3][citation:6]
• Порт EPO (Emergency Power Off): есть [citation:1][citation:4]
• Порт EMBS (External Maintenance Bypass Switch): есть [citation:4]
• Порты параллельной работы: для соединения до 3 ИБП [citation:6]
• Программное обеспечение: в комплекте, поддерживает Windows, Windows Server, Linux, macOS [citation:6]
• Сетевые протоколы: SNMP, HTTP, HTTPS [citation:7]

Физические параметры и условия эксплуатации

• Габариты силового модуля (Ш×Г×В): 438 × 610 × 220 мм [citation:1][citation:4]
• Вес силового модуля: 70–77 кг [citation:1][citation:7]
• Цвет: чёрный [citation:3][citation:6]
• Степень защиты: IP20 [citation:7]
• Рабочая температура: 0…+40 °C [citation:2][citation:4]
• Относительная влажность: 0–95% (без конденсации) [citation:6]
• Уровень шума: 50 дБА [citation:6]
• Высота над уровнем моря: до 2000 м

Энергоэффективность

• КПД в режиме двойного преобразования: 94% [citation:1][citation:2]
• КПД в режиме ECO: 98% [citation:2][citation:6]

Стандарты и сертификации

• Безопасность: соответствует международным стандартам
• Качество: ISO 9001 (производство)
• Страна бренда: Systeme Electric (преемник Schneider Electric в России)

Комплектация и опции

Стандартная комплектация Systeme Electric SRTSE5KRTXLIEC-NC включает: силовой модуль ИБП (5U), встроенный батарейный блок (20 аккумуляторов 12В/5Ач), предустановленную SNMP-карту SE9603/SE9604, кабель для параллельного резервирования, USB-кабель (A-B), кабель RS-232, кабель питания, ножки для напольной установки, руководство пользователя, гарантийный талон [citation:3][citation:6].

Дополнительные опции и аксессуары:

• Внешние батарейные блоки BPSE240RT3U5 (до 10 блоков) — для увеличения времени автономии [citation:1][citation:7]
• Комплект для монтажа в 19-дюймовую стойку: направляющие SE2RK [citation:7][citation:10]
• Внешний сервисный байпас (EMBS) для обслуживания без отключения нагрузки
• Коммуникационные карты: SE9610 (сухие контакты), SE9611 (Modbus), SE9620/SE9622 (SNMP/Web) [citation:7][citation:10]
• Батарейный картридж SERBC155 (для замены встроенных аккумуляторов) [citation:7]
• Расширенная гарантия и сервисное обслуживание

Где применяется Systeme Electric SRTSE5KRTXLIEC-NC

• Центры обработки данных (ЦОД) — защита серверных стоек и сетевого оборудования [citation:10]
• Серверные комнаты предприятий — централизованная защита ИТ-инфраструктуры [citation:6]
• Телекоммуникационные узлы — питание активного оборудования (OLT, маршрутизаторы, коммутаторы) [citation:10]
• Системы видеонаблюдения (крупные объекты) — питание видеорегистраторов, серверов, коммутаторов PoE
• Промышленные объекты — питание АСУ ТП и контроллеров
• Банковские и финансовые структуры — процессинговые центры, банкоматные сети
• Сети голосовой связи и передачи данных [citation:6]

Почему стоит выбрать Systeme Electric SRTSE5KRTXLIEC-NC

• Полная активная мощность 5 кВт — коэффициент мощности 1,0, максимальное использование мощности ИБП [citation:1][citation:6]
• Технология двойного преобразования — нулевое время переключения, защита от всех типов помех [citation:1]
• Широкий диапазон входного напряжения (110–300 В) — реже переключение на батареи при нестабильной сети [citation:1][citation:3]
• Масштабируемое время автономии — возможность подключения до 10 батарейных блоков [citation:7]
• Предустановленная SNMP-карта — удалённый мониторинг и управление по сети, интеграция в системы мониторинга [citation:1][citation:3]
• Конвертируемый форм-фактор — гибкость размещения (напольная установка или монтаж в стойку) [citation:1]
• Параллельная работа до 3 ИБП — масштабирование мощности до 15 кВА или резервирование N+X [citation:6][citation:10]
• Высокий КПД — 94% в онлайн-режиме, 98% в ECO-режиме, экономия электроэнергии [citation:1][citation:2]
• Горячая замена батарей — обслуживание без выключения ИБП [citation:6]
• Программируемые группы розеток — возможность отключения некритичных устройств для экономии времени автономии [citation:1]
• Гарантия 2 года — с даты продажи, но не более 27 месяцев с даты производства [citation:1]
• Наследие Schneider Electric — модель является прямым аналогом Schneider Electric SRT5KRMXLI, выпускаемым под брендом Systeme Electric
