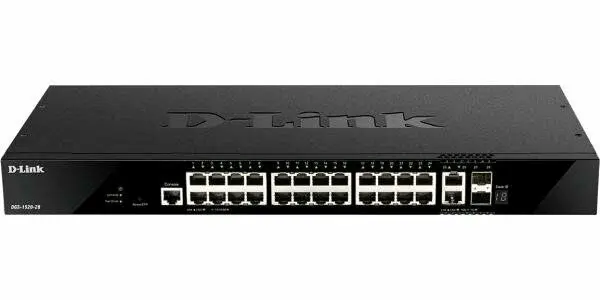

Коммутатор D-Link DGS-1520-28/A1A — управляемый L3 стекируемый коммутатор для сетей SMB
D-Link DGS-1520-28/A1A — это управляемый стекируемый коммутатор уровня L3 (Lite Layer 3), предназначенный для сетей малого и среднего бизнеса (SMB) [citation:6][citation:9]. Модель оснащена 24 портами 10/100/1000Base-T для подключения конечных устройств и 4 высокоскоростными 10-гигабитными портами (2x10GBase-T и 2xSFP+), которые могут использоваться как для организации uplink-соединений, так и для физического стекирования коммутаторов [citation:1][citation:3][citation:7]. Устройство сочетает в себе продвинутые функции маршрутизации, богатые возможности управления и высокую производительность, что делает его идеальным решением для агрегации трафика между уровнями доступа и ядра сети [citation:6].
Основные характеристики
- Тип: Управляемый стекируемый коммутатор уровня L3 (Lite Layer 3) [citation:1]
- Порты: 24 × 10/100/1000Base-T, 2 × 10GBase-T, 2 × 10GBase-X SFP+ [citation:2][citation:8]
- Коммутационная способность: 128 Гбит/с [citation:1][citation:4]
- Скорость пересылки пакетов (64 байта): 95,24 Mpps [citation:2][citation:4]
- Таблица MAC-адресов: 16K записей [citation:4][citation:8]
- Буфер пакетов: 2 МБ [citation:4]
- Процессор: 1,25 ГГц [citation:2][citation:6]
- Оперативная память: 256 МБ [citation:2][citation:4]
- Flash-память: 64 МБ [citation:1][citation:4]
- Jumbo Frame: до 12 288 байт [citation:4][citation:6]
- Количество VLAN: до 4094 [citation:2][citation:8]
- Потребляемая мощность: 30,4 Вт (макс.) [citation:1][citation:2]
- Форм-фактор: 1U, монтаж в стойку / настольный [citation:1]
- Габариты (Ш×Г×В): 441 × 207,4 × 44 мм [citation:1][citation:2]
- Вес: 2,33–2,4 кг [citation:2][citation:6]
Назначение
Коммутатор DGS-1520-28/A1A предназначен для использования в качестве агрегирующего устройства в сетях предприятий малого и среднего бизнеса, которым требуется высокая пропускная способность и возможность масштабирования [citation:6][citation:7]. Модель идеально подходит для размещения между коммутаторами уровня доступа и магистральными маршрутизаторами, обеспечивая быструю и надежную передачу данных. Благодаря поддержке функций маршрутизации уровня 3 (OSPF, RIP, статическая маршрутизация), коммутатор может выполнять маршрутизацию трафика между VLAN, что снижает нагрузку на основной маршрутизатор сети [citation:6].
Совместимость и сферы применения
Устройство совместимо с широким спектром сетевого оборудования, включая оптические трансиверы D-Link DEM-311GT, DEM-431XT и другие [citation:2]. Основные сценарии использования:
- Сети малого и среднего бизнеса (SMB) — агрегация трафика от коммутаторов доступа к магистрали [citation:6]
- Кампусные сети — организация связи между зданиями по оптоволокну через порты SFP+ [citation:3]
- Серверные сегменты — подключение серверов по 10-гигабитным каналам [citation:3]
- Системы видеонаблюдения и IP-телефонии — поддержка Auto Surveillance VLAN и Auto Voice VLAN [citation:6]
- Сети с требованиями отказоустойчивости — стекирование до 8 устройств и протокол ERPS [citation:3][citation:8]
Возможности
- Физическое стекирование — объединение до 8 коммутаторов в стек с общей пропускной способностью до 80 Гбит/с с использованием портов 10GBase-T и SFP+ [citation:3][citation:6]
- Виртуальное стекирование (Single IP Management) — управление до 32 устройствами через единый IP-адрес [citation:6][citation:9]
- Маршрутизация уровня L3 — поддержка статической маршрутизации, RIP, OSPF, VRRP и Policy-Based Routing (PBR) [citation:3][citation:8]
- Многоадресная маршрутизация — поддержка IGMP/MLD Snooping, PIM-DM, PIM-SM, PIM-SSM, DVMRP [citation:3][citation:8]
- Zero Touch Provisioning (ZTP) — автоматическая настройка основных сетевых параметров при развертывании [citation:3][citation:6]
- Функции уровня 2 — полный набор функций: VLAN, Link Aggregation (802.3ad), Spanning Tree (STP/RSTP/MSTP), Loopback Detection, Port Mirroring, ERPS [citation:6][citation:8]
- Автоматическое выделение VLAN — Auto Surveillance VLAN и Auto Voice VLAN для приоритезации видеотрафика и VoIP [citation:6]
- Безопасность — 802.1X, MAC-аутентификация, Web-аутентификация, DHCP Snooping, ARP Spoofing Prevention, Safeguard Engine [citation:6][citation:8]
- Управление трафиком (QoS) — 8 очередей на порт, поддержка Strict Priority, WRR, WDRR, приоритезация на основе 802.1p, DSCP [citation:6][citation:8]
- Поддержка IPv6 — Dual Stack, MLD Snooping, IPv6 QoS, IPv6 ACL, OSPFv3, RIPng [citation:6][citation:8]
Особенности
- Высокая производительность для SMB-сегмента — коммутационная способность 128 Гбит/с и скорость пересылки 95,24 Mpps обеспечивают неблокируемую коммутацию для всех портов [citation:1][citation:4].
- Гибкость стекирования — возможность физического стекирования до 8 устройств с пропускной способностью 80 Гбит/с и виртуального стекирования до 32 устройств через SIM [citation:3][citation:6].
- Поддержка полного набора протоколов L3 — в отличие от многих коммутаторов уровня доступа, DGS-1520-28 поддерживает динамические протоколы маршрутизации (OSPF, RIP), что позволяет использовать его в качестве устройства агрегации [citation:3][citation:8].
- Расширенная многоадресная маршрутизация — поддержка PIM-SM/DM/SSM и DVMRP делает коммутатор подходящим для развертывания IP-телевидения и других приложений мультикаст-рассылки [citation:3][citation:8].
- Автоматическое развертывание ZTP — технология Zero Touch Provisioning значительно упрощает начальную настройку коммутаторов в распределенных сетях, сокращая время и стоимость развертывания [citation:3][citation:6].
- Безопасность корпоративного уровня — широкий спектр функций безопасности (802.1X, MAC/Web-аутентификация, DHCP Snooping, ARP Spoofing Prevention) защищает сеть от несанкционированного доступа и атак [citation:6][citation:8].
- Энергоэффективность — поддержка стандарта IEEE 802.3az Energy-Efficient Ethernet и технологий D-Link Green снижают энергопотребление при небольшой нагрузке или отсутствии активности на портах [citation:6][citation:7].
- Выделенный порт управления (MGMT) — наличие отдельного порта управления Out-of-band позволяет осуществлять мониторинг и настройку коммутатора даже при перегрузке основных каналов [citation:6][citation:8].
- Широкий диапазон рабочих температур — работоспособность при температурах от -5°C до +50°C позволяет устанавливать коммутатор в неотапливаемых помещениях [citation:1][citation:2].
- Поддержка резервного блока питания (RPS) — возможность подключения внешнего резервного блока питания для повышения отказоустойчивости [citation:3][citation:5].
Технические характеристики
Аппаратная платформа
- Процессор: 1,25 ГГц [citation:2][citation:6]
- Оперативная память: 256 МБ [citation:2][citation:4]
- Flash-память: 64 МБ [citation:1][citation:4]
- Буфер пакетов: 2 МБ [citation:4]
- Таблица MAC-адресов: 16 384 записи [citation:4][citation:8]
- Jumbo Frame: до 12 288 байт [citation:4][citation:6]
Порты и интерфейсы
- 24 × 10/100/1000Base-T (RJ45) [citation:1][citation:8]
- 2 × 10GBase-T (RJ45) [citation:1][citation:8]
- 2 × 10GBase-X SFP+ [citation:1][citation:8]
- 1 × консольный порт (RJ45) [citation:6][citation:8]
- 1 × порт управления MGMT (RJ45) [citation:6][citation:8]
- Кнопка Reset/ZTP [citation:6]
Производительность и коммутация
- Коммутационная способность: 128 Гбит/с [citation:1][citation:4]
- Скорость пересылки пакетов (64 байта): 95,24 Mpps [citation:2][citation:4]
- Пропускная способность стека (физического): до 80 Гбит/с [citation:3][citation:6]
Функции уровня L2
- VLAN: 802.1Q Tag VLAN, до 4094 групп, Port-based VLAN, MAC-based VLAN, Protocol-based VLAN, Private VLAN, Super VLAN [citation:6][citation:8]
- Link Aggregation: 802.3ad (LACP), до 32 групп, до 8 портов в группе [citation:6][citation:9]
- Spanning Tree: STP (802.1D), RSTP (802.1w), MSTP (802.1s), BPDU Filter/Guard, Root Guard, Loop Guard [citation:6][citation:8]
- Ring Protection: ERPS (G.8032), ERPS v2 [citation:5][citation:8]
- Port Mirroring: One-to-One, Many-to-One, Flow Mirroring, VLAN Mirroring, RSPAN [citation:6][citation:9]
- Loopback Detection: автоматическое обнаружение и блокировка петель [citation:6]
- IGMP Snooping: v1/v2/v3, до 512 групп [citation:3][citation:8]
- MLD Snooping: v1/v2, до 256 групп [citation:8][citation:9]
- Auto Surveillance VLAN, Auto Voice VLAN [citation:6]
- Q-in-Q (Double VLAN), Selective Q-in-Q [citation:6][citation:9]
Функции уровня L3
- ARP-таблица: до 8192 записей [citation:9]
- IPv6 Neighbor Discovery: до 4096 записей [citation:9]
- Статическая маршрутизация (IPv4/IPv6) [citation:3][citation:8]
- RIP v1/v2, RIPng [citation:3][citation:8]
- OSPF v2, OSPF v3 [citation:3][citation:8]
- VRRP (Virtual Router Redundancy Protocol) [citation:5][citation:8]
- Policy-Based Routing (PBR) [citation:8][citation:10]
- ECMP (Equal-Cost Multi-Path) [citation:10]
- Proxy ARP, Gratuitous ARP [citation:8]
Многоадресная маршрутизация (Multicast)
- IGMP v1/v2/v3, MLD v1/v2 [citation:3][citation:8]
- PIM-DM (Dense Mode), PIM-SM (Sparse Mode), PIM-SSM (Source-Specific Multicast) [citation:3][citation:8]
- DVMRP (Distance Vector Multicast Routing Protocol) [citation:8][citation:10]
- Мультикаст-таблица: до 256 записей [citation:8]
Качество обслуживания (QoS)
- 8 очередей на порт [citation:6][citation:8]
- Обработка очередей: Strict Priority, WRR (Weighted Round Robin), WDRR (Weighted Deficit Round Robin), Strict+WRR [citation:6][citation:8]
- Приоритезация на основе: 802.1p, DSCP, IPv6 Traffic Class, порта [citation:6][citation:8]
- Rate Limiting (полисинг) [citation:8]
- WRED (Weighted Random Early Detection) [citation:10]
Безопасность и управление доступом
- 802.1X Port-based Access Control [citation:6][citation:8]
- MAC-аутентификация [citation:8]
- Web-аутентификация (WAC) [citation:6][citation:8]
- Compound Authentication (комбинация 802.1X + MAC + Web) [citation:8]
- RADIUS-аутентификация [citation:6]
- Port Security (ограничение количества MAC-адресов на порту) [citation:8]
- ACL (Access Control List): Ingress ACL, Egress ACL, Time-based ACL [citation:8]
- DHCP Snooping, DHCP Server Screening, DHCP Client Filtering [citation:6][citation:8]
- ARP Spoofing Prevention [citation:6][citation:8]
- D-Link Safeguard Engine (защита CPU от вредоносного трафика) [citation:6]
- BPDU Attack Prevention [citation:8]
- SSH v2, SSL [citation:6][citation:8]
Управление и мониторинг
- Интерфейсы управления: Web GUI (HTTP/HTTPS), CLI (Telnet/SSH/Console), SNMP v1/v2c/v3 [citation:2][citation:6]
- Zero Touch Provisioning (ZTP) [citation:3][citation:6]
- Single IP Management (SIM) — виртуальное стекирование до 32 устройств [citation:6][citation:9]
- D-Link Network Assistant (DNA) — утилита для управления несколькими устройствами [citation:6]
- D-View 7 — система управления сетью [citation:5]
- Протоколы управления: RMON, LLDP, LLDP-MED, SNTP, NTP v3/v4, Syslog, sFlow [citation:6][citation:8][citation:10]
- Диагностика: Cable Diagnostics, DDM (Digital Diagnostic Monitoring) [citation:6][citation:8]
Питание и охлаждение
- Входное напряжение: 100–240 В AC, 50/60 Гц [citation:2][citation:6]
- Максимальная потребляемая мощность: 30,4 Вт [citation:1][citation:2]
- Тип блока питания: встроенный [citation:1]
- Поддержка резервного блока питания: RPS (Redundant Power Supply) [citation:3][citation:5]
- Охлаждение: активное (1 вентилятор) [citation:2][citation:7]
Физические параметры и условия эксплуатации
- Форм-фактор: 1U, монтаж в стойку / настольный [citation:1]
- Габариты (Ш×Г×В): 441 × 207,4 × 44 мм [citation:1][citation:2]
- Вес: 2,33–2,4 кг [citation:2][citation:6]
- Рабочая температура: -5…+50 °C [citation:1][citation:2]
- Температура хранения: -40…+70 °C [citation:2][citation:8]
- Влажность при эксплуатации: 0–95% (без конденсации) [citation:2][citation:8]
- Уровень шума: 51,8 дБ [citation:2]
- MTBF (среднее время наработки на отказ): 468 252 часов [citation:2]
Комплектация и опции
Стандартная комплектация D-Link DGS-1520-28/A1A включает: коммутатор в сборе, кабель питания, фиксатор для кабеля питания, консольный кабель (RJ-45 to RS-232), 2 крепежных кронштейна для установки в 19-дюймовую стойку, 4 резиновые ножки, комплект крепежа, краткое руководство по установке [citation:1][citation:4].
Дополнительные опции и аксессуары (приобретаются отдельно):
- Оптические трансиверы SFP+: D-Link DEM-311GT, DEM-431XT, DEM-432XT [citation:2]
- Пассивные кабели для прямого подключения (DAC) для стекирования
- Резервный блок питания (RPS) D-Link DPS-520 [citation:3]
- Система управления сетью D-Link D-View 7 [citation:5]
Где применяется D-Link DGS-1520-28/A1A
- Сети малого и среднего бизнеса (SMB) — агрегация трафика между коммутаторами доступа и магистральными маршрутизаторами [citation:6]
- Кампусные сети — организация связи между зданиями по оптоволокну через порты SFP+ [citation:3]
- Серверные сегменты — подключение серверов по 10-гигабитным каналам [citation:3]
- Системы видеонаблюдения (CCTV) — поддержка Auto Surveillance VLAN для приоритезации видеотрафика [citation:6]
- IP-телефония (VoIP) — выделение голосового трафика в отдельную VLAN с высшим приоритетом [citation:6]
- Сети с требованиями отказоустойчивости — стекирование до 8 устройств и протокол ERPS для защиты от петель [citation:3][citation:8]
Почему стоит выбрать D-Link DGS-1520-28/A1A
- Оптимальное соотношение цены и функциональности — коммутатор предлагает возможности уровня L3 (OSPF, VRRP, мультикаст-маршрутизация) по цене, значительно ниже аналогов от ведущих вендоров [citation:3][citation:7]
- Гибкость масштабирования — физическое стекирование до 8 устройств и виртуальное до 32 через SIM позволяет наращивать сеть по мере роста бизнеса [citation:3][citation:6]
- Высокая производительность — коммутационная способность 128 Гбит/с и скорость 95,24 Mpps обеспечивают неблокируемую коммутацию для всех портов [citation:1][citation:4]
- Продвинутая маршрутизация L3 — поддержка OSPF, RIP и VRRP позволяет использовать коммутатор в качестве устройства агрегации, снижая нагрузку на основной маршрутизатор [citation:3][citation:8]
- Автоматизация развертывания — Zero Touch Provisioning (ZTP) упрощает и ускоряет установку коммутаторов в распределенных сетях [citation:3][citation:6]
- Надежность и отказоустойчивость — поддержка резервного блока питания (RPS), протоколов VRRP и ERPS, а также широкий диапазон рабочих температур (-5…+50°C) [citation:3][citation:5]
- Богатые функции безопасности — 802.1X, MAC/Web-аутентификация, DHCP Snooping, ARP Spoofing Prevention защищают сеть от угроз [citation:6][citation:8]
- Удобство управления — интуитивный веб-интерфейс, CLI, SNMP, утилита D-Link Network Assistant и поддержка sFlow для мониторинга трафика [citation:6][citation:8]
- Энергоэффективность — поддержка стандарта IEEE 802.3az EEE и технологий D-Link Green снижают энергопотребление [citation:6][citation:7]
- Гарантия — ограниченная пожизненная гарантия от D-Link [citation:5][citation:8]
Часто задаваемые вопросы
E-E-A-T и B2B-релевантность
D-Link DGS-1520-28/A1A представляет собой экспертное (Expertise) решение для построения масштабируемых корпоративных сетей. Компания D-Link является признанным мировым производителем сетевого оборудования, а серия DGS-1520 позиционируется как решение для SMB-сегмента, предлагающее функциональность уровня L3 по доступной цене [citation:3][citation:7]. Наличие сертификаций FCC, VCCI, C-Tick и соответствие стандартам IEEE подтверждают качество и безопасность устройства [citation:8].
B2B-ориентация этого продукта выражается в наличии всех необходимых для корпоративной среды функций: поддержка VLAN для сегментации сети, QoS для приоритезации трафика (включая выделение VLAN для видео и голоса), стекирование для упрощения управления, протоколы отказоустойчивости (VRRP, ERPS, резервный блок питания), а также продвинутые механизмы безопасности (802.1X, DHCP Snooping, ARP Spoofing Prevention) [citation:6][citation:8]. Возможность физического стекирования до 8 устройств и виртуального управления до 32 устройств через SIM позволяет эффективно масштабировать сетевую инфраструктуру по мере роста бизнеса [citation:6][citation:9].
Рекомендуется использовать коммутатор в качестве агрегирующего устройства в сетях, где требуется высокая пропускная способность и отказоустойчивость. Для обеспечения максимальной производительности при стекировании используйте кольцевую топологию с резервированием каналов. При настройке маршрутизации между VLAN рекомендуется использовать протокол VRRP для обеспечения резервирования шлюза [citation:5][citation:8]. Для упрощения развертывания новых устройств в распределенных сетях используйте технологию Zero Touch Provisioning (ZTP) [citation:3][citation:6]. Для защиты сети от атак рекомендуется активировать DHCP Snooping, ARP Spoofing Prevention и Safeguard Engine [citation:6].
