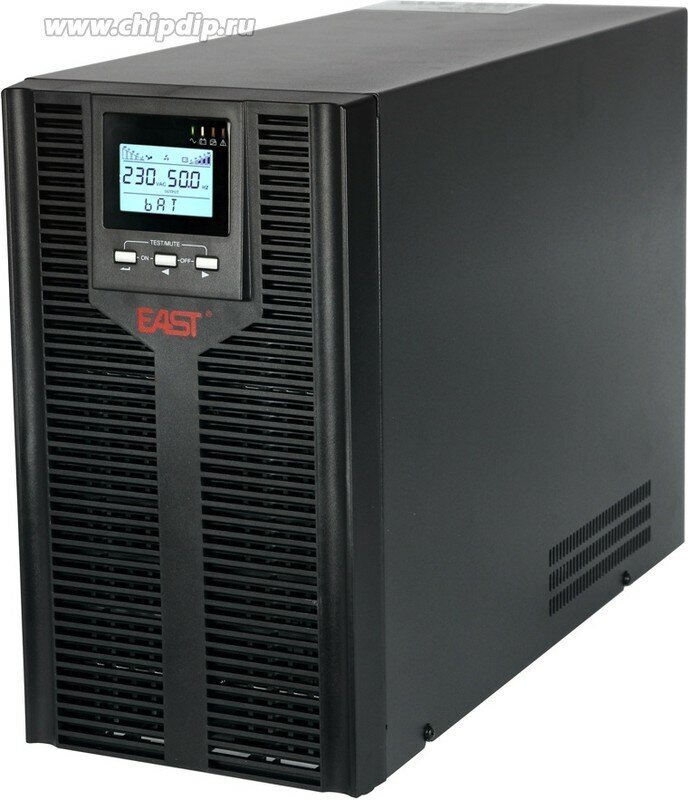

ИБП EAST EA900 G4 6kVA LCDH – онлайн-источник 6 кВт для серверов и промышленного оборудования

EAST EA900 G4 6kVA LCDH – это однофазный онлайн-источник бесперебойного питания (ИБП) с топологией двойного преобразования (on‑line). Модель обеспечивает полную мощность 6 кВА и активную мощность 6 кВт благодаря единичному выходному коэффициенту мощности (PF = 1). ИБП поставляется в напольном корпусе (исполнение Tower) и не имеет встроенных аккумуляторов (версия LCDH). Устройство оснащено регулируемым зарядным устройством (1–5 А) и позволяет подключать до 16–20 внешних свинцово‑кислотных батарей AGM, что делает его гибким решением для построения систем бесперебойного питания с требуемым временем автономии [citation:1][citation:4][citation:8].

Основные характеристики

• Модель: EAST EA900 G4 6kVA LCDH [citation:1]
• Тип топологии: Онлайн (двойное преобразование, VFI) [citation:1]
• Форм-фактор: напольный (Tower) [citation:1]
• Полная мощность: 6000 ВА [citation:1]
• Активная мощность: 6000 Вт (выходной коэффициент мощности 1.0) [citation:1]
• Номинальное выходное напряжение: 208/220/230/240 В (настраиваемое) [citation:1]
• Диапазон входного напряжения (без перехода на батареи): 176–288 В при 100% нагрузке, 110–288 В при 50% нагрузке [citation:1][citation:5]
• Входная частота: 40–70 Гц (автоопределение 50/60 Гц) [citation:1]
• Входной коэффициент мощности (PF): > 0.99 [citation:1][citation:5]
• Форма выходного сигнала: чистая синусоида [citation:1]
• КПД в онлайн-режиме: > 95% (при нагрузке 60–100%) [citation:1][citation:4]
• КПД в экономичном режиме ECO: > 98% [citation:1][citation:4]
• Перегрузочная способность инвертора: 101–110% – 10 мин, 111–125% – 1 мин, 126–150% – 30 с [citation:1][citation:5]
• Время переключения на батареи: 0 мс [citation:1]
• Выходные разъёмы: клеммная колодка [citation:1]
• Интерфейсы: USB, RS-232, опционально SNMP-адаптер, карта «сухих» контактов AS400, RS-485 [citation:1][citation:4]
• Дисплей: ЖК-экран + светодиодные индикаторы [citation:1]
• Габариты (Ш × Г × В): 191 × 495 × 350 мм [citation:1][citation:2]
• Вес: 14.5 кг [citation:1]
• Рабочая температура: 0°C – 40°C [citation:1]
• Уровень шума: < 55 дБА (на расстоянии 1 метра) [citation:1]
• Встроенные аккумуляторы: нет (только внешние) [citation:1][citation:4]
• Номинальное напряжение батарейной шины: 192/240 В постоянного тока (16 или 20 батарей 12 В) [citation:1][citation:4]
• Зарядный ток: 1–5 А (настраивается) [citation:1][citation:4]
• Гарантия: 12 месяцев [citation:4]

Назначение и сценарии использования

EAST EA900 G4 6kVA LCDH – это профессиональный онлайн-ИБП, предназначенный для обеспечения бесперебойного питания критически важного оборудования. Благодаря единичному коэффициенту мощности, устройство может питать современные серверы, сетевое и телекоммуникационное оборудование без дисконтирования номинала. Основные области применения [citation:8]:

• Серверные комнаты и ЦОД: защита серверов, систем хранения данных (СХД) и активного сетевого оборудования
• Телекоммуникационные узлы и стойки: питание маршрутизаторов, коммутаторов и оборудования связи
• Промышленные предприятия: защита систем автоматизации (PLC), станков с ЧПУ и технологического оборудования
• Медицинские учреждения: бесперебойное питание лабораторного и диагностического оборудования
• Финансовые и банковские учреждения: защита процессинговых систем и терминального оборудования

Ключевые особенности

Технические характеристики (полный список)

Входные параметры

• Номинальное входное напряжение: 208/220/230/240 В (1ф + N + Gnd) [citation:1]
• Диапазон входного напряжения (без перехода на батареи): 176–288 В при 100% нагрузке, 110–288 В при 50% нагрузке [citation:1][citation:5]
• Диапазон входной частоты: 40–70 Гц (50 Гц), 50–70 Гц (60 Гц) [citation:1]
• Входной коэффициент мощности (PF): >0.99 [citation:1][citation:5]
• Защита по входу от короткого замыкания: автоматический выключатель [citation:1]
• Совместимость с генератором: да [citation:4]

Выходные параметры

• Номинальная полная/активная мощность: 6000 ВА / 6000 Вт (PF=1) [citation:1][citation:4]
• Выходное напряжение: 208/220/230/240 В (настраиваемое) [citation:1]
• Точность стабилизации выходного напряжения: ±1% [citation:1][citation:5]
• Выходная частота (в батарейном режиме): 50/60 Гц ±0.1% [citation:1]
• Форма выходного сигнала: чистая синусоида [citation:1]
• Гармонические искажения выходного напряжения (THDv): <1% (линейная нагрузка), <4% (нелинейная нагрузка) [citation:1][citation:5]
• Крест-фактор (Crest Factor): 3:1 [citation:1]
• Перегрузочная способность инвертора: 101–110% – 10 мин, 111–125% – 1 мин, 126–150% – 30 с [citation:1][citation:5]
• Время переключения на батареи: 0 мс [citation:1]
• Встроенный байпас: да (автоматический) [citation:1]
• Выходные разъёмы: клеммная колодка [citation:1]

Аккумуляторная подсистема (внешняя)

• Встроенные батареи: нет (только внешние) [citation:1][citation:4]
• Тип АКБ: герметичные свинцово-кислотные (AGM, VRLA), необслуживаемые [citation:1]
• Количество подключаемых батарей: 16 (стандартно) или 20 (опционально, 240 В) [citation:1][citation:4]
• Рекомендуемая ёмкость АКБ: 26–100 Ач, возможно подключение батарей большей ёмкости с увеличенным временем заряда [citation:4]
• Зарядный ток: 1–5 А (настраивается) [citation:1][citation:4]
• Время заряда до 100% (при 5А и АКБ 45 Ач): около 8–10 часов [citation:4]
• Холодный старт: да [citation:9]
• Защита от глубокого разряда: да [citation:1]

Коммуникации и управление

• Стандартные интерфейсы: USB 2.0 Type B (HID-совместимый), RS-232 (DB9) [citation:1][citation:8]
• Опциональные интерфейсы: SNMP-адаптер, карта «сухих» контактов AS400, RS-485, SMS-модуль уведомлений [citation:1][citation:4]
• Дисплей: многофункциональный ЖК-экран + светодиодные индикаторы [citation:1]
• Звуковая сигнализация: есть (отключаемая) [citation:1]
• Программное обеспечение: в комплекте (автоматическая самодиагностика, закрытие программ при низком заряде, график выключения) [citation:5][citation:9]

Физические параметры и условия эксплуатации

• Форм-фактор: напольный (Tower) [citation:1]
• Размеры (Ш × Г × В): 191 × 495 × 350 мм [citation:1][citation:2]
• Вес нетто: 14.5 кг [citation:1]
• Цвет корпуса: чёрный [citation:1]
• Рабочая температура: 0°C – 40°C [citation:1]
• Температура хранения: -20°C – 50°C
• Относительная влажность: 0–95% (без конденсации) [citation:1]
• Уровень шума: <55 дБА (на расстоянии 1 метра) [citation:1]
• Высота над уровнем моря: до 2000 м (с понижением мощности выше 1000 м)
• Степень защиты: IP20 [citation:5]

Соответствие стандартам и сертификация

• Безопасность: CE, ТР ТС (ЕАЭС) [citation:8]
• Электромагнитная совместимость: IEC/EN 62040-2, CE
• Качество электроэнергии: IEC/EN 62040-3 (VFI)
• Страна производства: Китай (бренд EAST) [citation:4][citation:6]

Комплектация и аксессуары

Стандартная комплектация (модель 6000ВА)

Поставка ИБП EAST EA900 G4 6kVA LCDH включает: [citation:1][citation:8]

• ИБП EAST EA900 G4 6kVA LCDH (основной блок)
• Инструкция по эксплуатации
• Гарантийный талон (12 месяцев) [citation:4]

Важно: Аккумуляторные батареи, входные и выходные кабели не входят в комплект и приобретаются отдельно [citation:4][citation:8].

Аксессуары и опции (приобретаются отдельно)

• SNMP-адаптер: для удалённого мониторинга и управления через веб-интерфейс, SNMP traps, email-уведомления, интеграции с системами мониторинга (Zabbix, PRTG, Nagios) [citation:4][citation:9]
• Карта «сухих» контактов AS400: для передачи сигналов о состоянии ИБП во внешние системы (авария, работа от батарей, низкий заряд) [citation:4][citation:9]
• Карта RS-485: для интеграции в промышленные системы автоматизации и SCADA [citation:4][citation:9]
• Сменный батарейный комплект: 16 батарей 12 В / 7 Ач (для моделей LCDS) или подбор внешних АКБ требуемой ёмкости

Сравнение версий LCDH и LCDS

Серия EAST EA900 G4 представлена двумя исполнениями, различающимися наличием встроенных батарей и областью применения [citation:1][citation:6][citation:10]:

• EA900 G4 6kVA LCDH (данная модель): поставляется без встроенных аккумуляторов, предназначена для подключения внешних батарейных кабинетов большой ёмкости. Отличается мощным зарядным устройством (1–5 А), позволяющим быстро заряжать большие батарейные банки. Идеальное решение для длительной автономии (от 30 минут до нескольких часов). Вес ИБП – 14.5 кг [citation:1][citation:4].
• EA900 G4 6kVA LCDS: поставляется с 16 встроенными батареями 12 В / 7 Ач. Обеспечивает время автономии 3–5 минут при полной нагрузке и до 15 минут при половинной. Вес ИБП – около 53–60 кг. Рекомендуется для защиты оборудования, где достаточно кратковременной автономии для корректного завершения работы [citation:6][citation:10].

Рекомендации по выбору внешних батарей

Для модели EAST EA900 G4 6kVA LCDH выбор внешних аккумуляторов определяется требуемым временем автономии и допустимым бюджетом. Ниже приведены ориентировочные значения времени работы при различных конфигурациях батарей (16 аккумуляторов 12 В, номинальное напряжение шины 192 В постоянного тока) [citation:4]:

Примечание: Данные являются ориентировочными. Реальное время автономии зависит от производителя АКБ, состояния батарей, температуры окружающей среды и типа нагрузки [citation:4].

Рекомендации по ёмкости АКБ:

• Для систем с интенсивной записью: выбирайте АКБ, обеспечивающие достаточное время для завершения работы или автоматического переключения на резервный источник.
• Для систем, критичных к длительным отключениям: используйте аккумуляторы с запасом по ёмкости (100–200 Ач) и правильно рассчитайте ток заряда (1–5 А).
• При выборе ёмкости сверх оптимальной: учитывайте, что время полного заряда может составлять до 48 часов (для 200 Ач при 5 А зарядного тока) [citation:4].

Важно: используйте только герметичные свинцово-кислотные батареи типа AGM. GEL батареи допустимы только при частых циклах разряда (несколько раз в неделю), но категорически не рекомендуется подключать литиевые (LiFePO₄) аккумуляторы [citation:4].

Установка и эксплуатация

При монтаже ИБП EAST EA900 G4 6kVA LCDH необходимо соблюдать следующие правила [citation:4]:

• Размещение: Установите ИБП в сухом, хорошо вентилируемом помещении с температурой 0–40°C и влажностью до 90% (без конденсации). Обеспечьте свободный доступ воздуха к вентиляционным отверстиям (не менее 15 см с каждой стороны).
• Подключение к сети: Используйте медный кабель сечением не менее 4–6 мм². Перед ИБП установите автоматический выключатель на 63 А. Закрепляйте кабели в клеммной колодке с моментом затяжки, указанным в инструкции.
• Подключение батарей: Соедините 16 аккумуляторов 12 В последовательно, соблюдая полярность. Используйте межаккумуляторные перемычки сечением не менее 10–16 мм². На шине постоянного тока установите автомат защиты (например, на 63 А) для безопасного отключения батарей при обслуживании.
• Настройка тока заряда: Установите ток заряда в соответствии с ёмкостью подключенных батарей (рекомендуемое значение – 10% от ёмкости, но не более 5 А). Например, для батарей 45 Ач установите ток 4–5 А, для 100 Ач – 5 А (потребуется более длительное время заряда).
• Проверка заземления: Убедитесь в наличии качественного заземления (сопротивление не более 0.1 Ом).

Почему стоит выбрать EAST EA900 G4 6kVA LCDH

• Единичный коэффициент мощности (PF=1): 6000 ВА = 6000 Вт – полное использование номинала для современного IT-оборудования и серверов [citation:1][citation:4].
• Онлайн-топология с нулевым временем переключения: максимальная защита для чувствительного оборудования, чистая синусоида на выходе [citation:1][citation:8].
• Гибкое масштабирование времени автономии (версия LCDH): возможность подключения внешних батарей любой ёмкости (26–200 Ач и выше) [citation:4].
• Высокий КПД (до 95% в онлайн-режиме, до 98% в ECO): снижение расходов на электроэнергию и тепловыделения [citation:1][citation:5].
• Широкий входной диапазон и совместимость с генераторами: работа при напряжении 110–288 В и входной коэффициент мощности >0.99 [citation:1][citation:5].
• Расширенные управление и мониторинг: USB, RS-232, опционально SNMP, AS400, RS-485 [citation:1].
• Компактный размер и малый вес (14.5 кг): удобство размещения в серверных комнатах и шкафах [citation:1][citation:2].
• Доступная цена и хорошее соотношение стоимость/качество: EAST – крупный производитель ИБП, выпускающий продукцию с 1998 года [citation:4].
